RPS6U 200-582-200-013

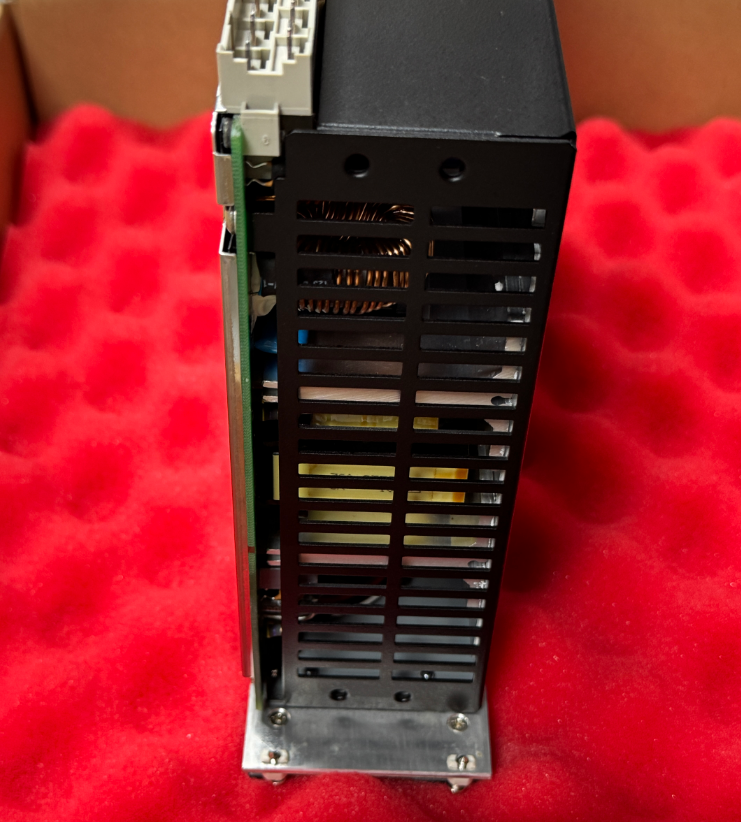

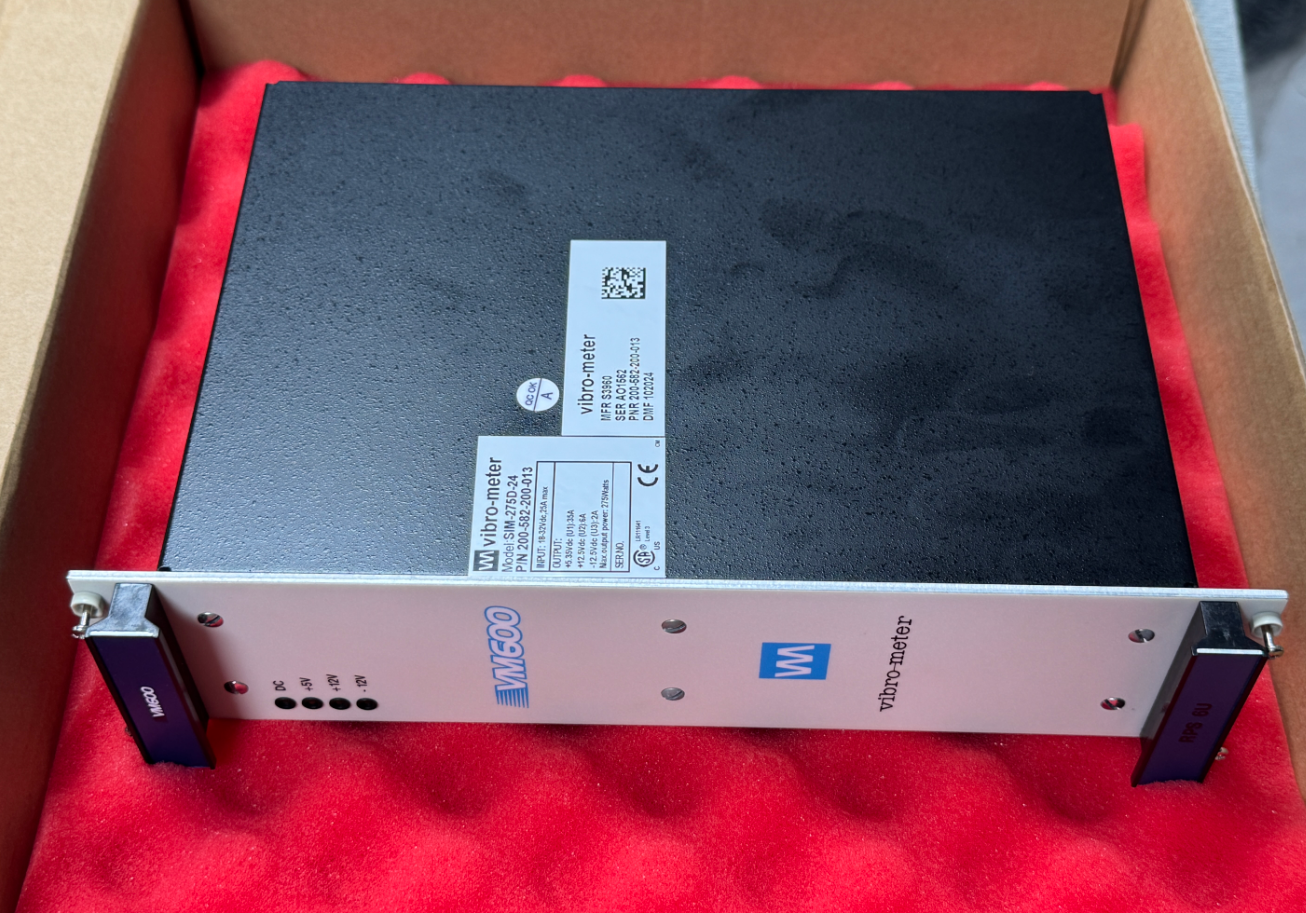

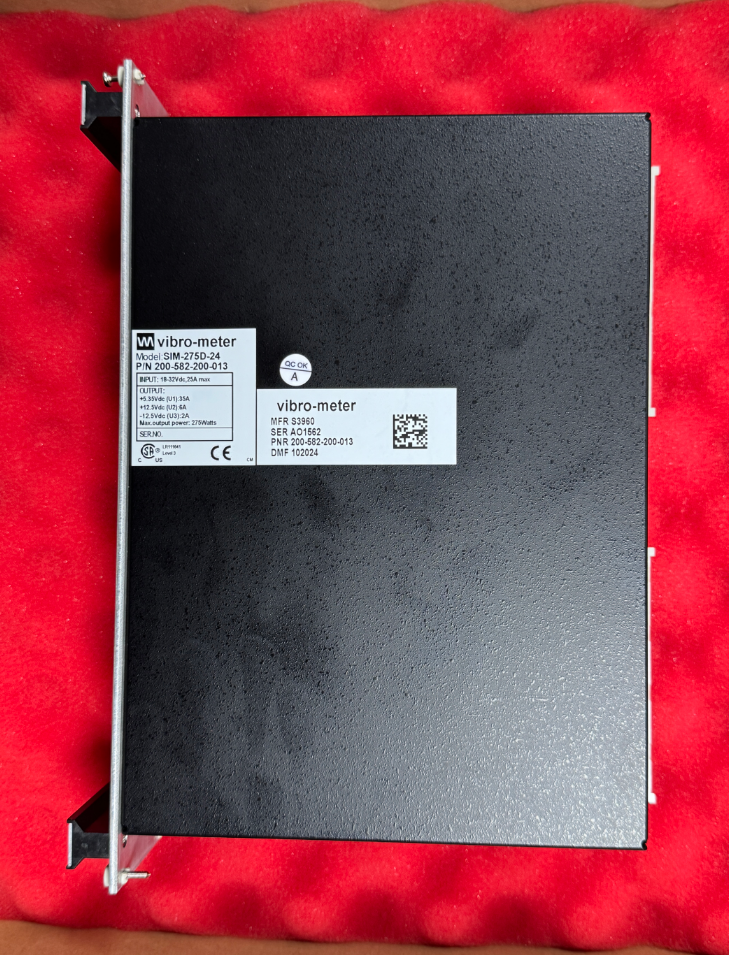

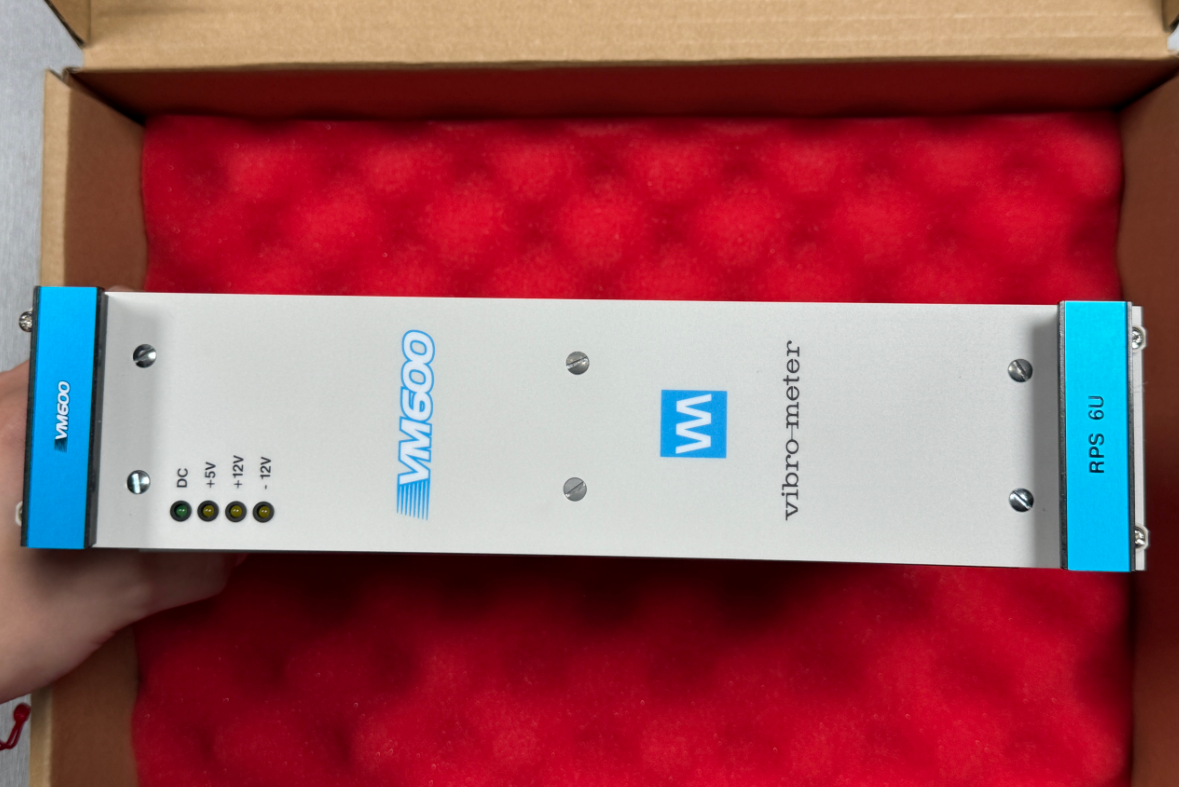

RPS6U 200-582-200-013 یک ماژول منبع برق قرار داده شده در قفسه است که به طور خاص برای سیستم های حفاظت مکانیکی و سیستم های نظارت بر وضعیت و عملکرد طراحی شده است.این منبع تغذیه به عنوان یک واحد منبع تغذیه حیاتی در یک سیستم نظارت کامل عمل می کند.

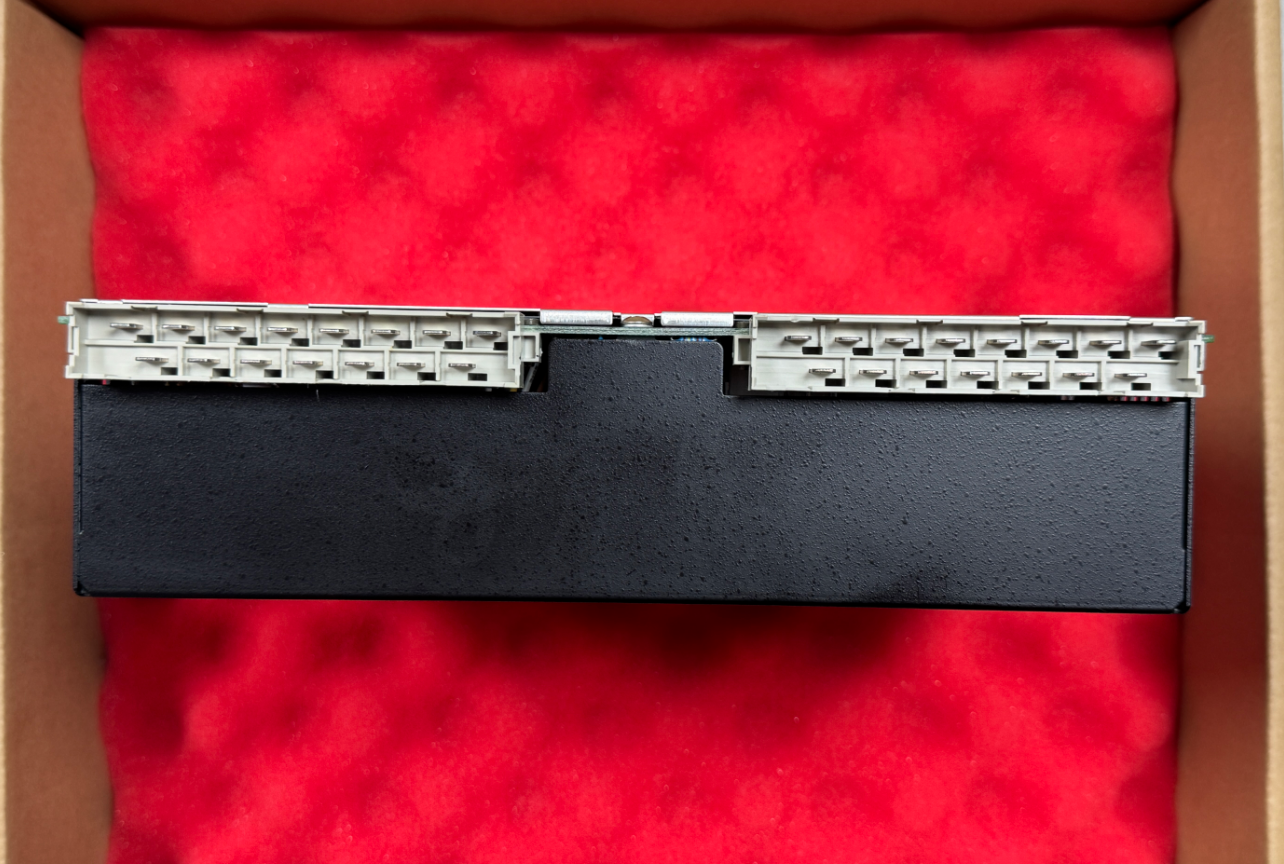

این مدل متعلق به سری ورودی 24 DC است. این با قفسه های استاندارد 19 اینچی 6U ABE04x سازگار است، در جلوی قفسه نصب می شود،و به اتوبوس VME پشت صفحه قفسه از طریق دو کنتاکتور DIN41612 H15 در عقب متصل می شود، فراهم کردن یک منبع برق واحد برای تمام کارت های نظارت در داخل قفسه.

• ولتاژ ورودی نامی: 24 ولت DC
• محدوده ولتاژ ورودی: 18 تا 32 ولت DC
• جریان ورودی: حداکثر 30A
• کارایی: معمولا 83%
• جریان ورودی: < ۱۰ برابر جریان ورودی نامی
• ولتاژ خروجی نامی: +5 VDC (حداکثر 50 A) ، +12 VDC (حداکثر 8 A) ، -12 VDC (حداکثر 4 A)
• حداکثر قدرت خروجی: 330 وات

قابل استفاده برای: دمای محیط ≤50°C؛ شمارش کارت های استاندارد؛ واحدهای کمکی غیر هسته ای؛ اطمینان از عملکرد پایدار یک قفسه کاملا مجهز با کمترین هزینه.

قابل استفاده برای: سیستم های TSI برای واحدهای حیاتی مانند توربین های بخار، توربین های گاز و کمپرسورهای بزرگ؛ اگر یکی از منابع برق شکست بخورد، واحد دیگر به طور مستقل کل بار را حمل می کند.تضمین نظارت مداوم و رعایت الزامات حفاظت از ایمنی برای واحد.

قابل استفاده برای: اتاق های ماشین آلات با دمای > 50 °C و به طور کامل مجهز به کارت های چگالی بالا (10 یا بیشتر کارت های پردازش و رله) ؛ منابع تغذیه دوگانه بار را به اشتراک می گذارند،تعویض کاهش قدرت ناشی از دمای بالا و اطمینان از قدرت خروجی کافی در بار کامل.

با توجه به دمای محیط بالا (تقریباً 50 درجه سانتیگراد) در یک پلت فرم نفتی دریایی خاص و الزامات بسیار بالا برای در دسترس بودن سیستم،دو ماژول قدرت RPS6U 200-582-200-013 برای کار در یک پیکربندی غیر اضافی انتخاب شدند.، به طور مشترک به یک قفسه کاملا مجهز برای اطمینان از فضای کافی قدرت حتی در محیط های با دمای بالا، قدرت می دهند.سیستم بیش از دو سال است که بدون هیچ گونه خرابی مربوط به برق کار می کند..
