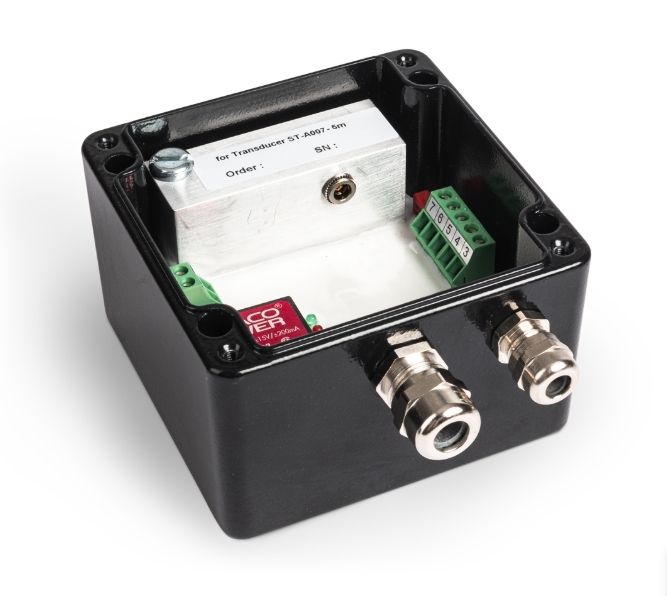

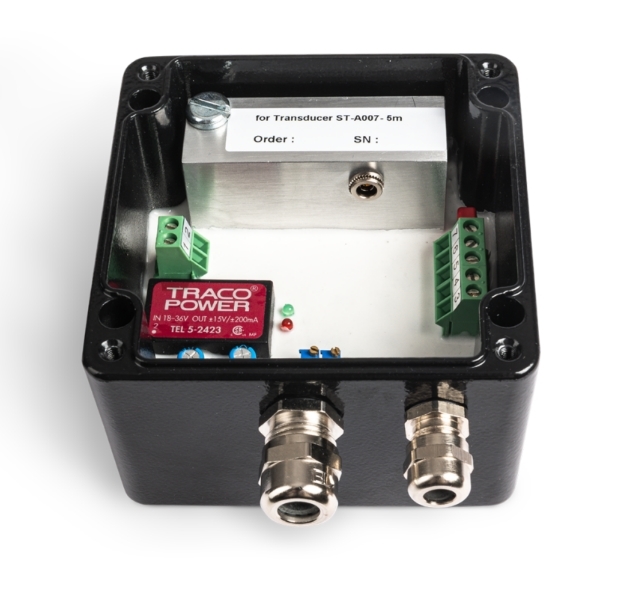

TSW101M1 VMD-TSW101-M1-H10-X007-Y02

TSW 101 M1 یک فرستنده ارتعاش تک کانال است که یک واحد نظارت کامل را تشکیل می دهد که شامل ماژول اصلی TSW 101 M1 ، یک کاوشگر WW007 گرد و غبار و یک کابل 10 متری است.

طراحی شده به طور خاص برای اندازه گیری ارتعاش عمودی آسیاب ماشین آلات در حال چرخشاین محصول از تکنولوژی جریان گرد و غبار برای انجام اندازه گیری لرزش نسبی بدون تماس (Sppm) بر روی شاخه های چرخان استفاده می کند.، که به عنوان یک جزء حیاتی در سیستم های نظارت و حفاظت از وضعیت تجهیزات عمل می کند.

این به طور گسترده ای در صنایع مانند تولید برق، پتروشیمی و متالورژی استفاده می شود و برای نظارت و حفاظت از ارتعاش توربین ها، ژنراتورها، کمپرسورها، پمپ ها،و انواع مختلف ماشین آلات صنعتی چرخش.

• اصول اندازه گیری: جریان گردشی (برقی مغناطیسی گردشی) ، بدون تماس
• محدوده اندازه گیری پویا: 125 μm p-p، 250 μm p-p، 500 μm p-p (می توان از طریق سوئیچ DIP انتخاب کرد)
• محدوده پاسخ فرکانس: 1-1000 هرتز، فیلتر باند عبور، 20 دبیل/ده سال
• جریان خروجی: 4-20 mA (Sppm) ، حداکثر بار 500 Ω
• ولتاژ خروجی: سیگنال فاصله ای استاتیک، 4 mV/μm، ارتعاش فوقانی، بار ≥ 20 kΩ
• خروجی نشانه خطا: سیگنال 2 mA + LED قرمز
• محدوده تنظیم صفر: ±0.15 mA (پوتانسیومتر Z)
• تنظیم حساسیت: پتانسیومتر S
• دمای کار: -25°C تا +85°C
• منبع برق: +24 ولت DC (18-30 ولت) ، حداکثر 60 mA، گالوانیکی جدا شده
• درجه حفاظت: IP 67
• مواد محفظه: آلیاژ آلومینیوم (Al-Si12)

1. بررسی وضعیت: به طور دوره ای، نشانگر LED سبز "آماده" را روی دستگاه مشاهده کنید تا اطمینان حاصل شود که به طور مداوم روشن می شود و عملکرد عادی را تأیید می کند.
2. بررسی اتصال: به طور دوره ای تمام کانکتورها و پایانه های کابل را بررسی کنید تا اطمینان حاصل شود که آنها امن هستند و بدون نشانه های شل شدن یا خوردگی هستند.
3. تمیز کردن: محفظه دستگاه را تمیز نگه دارید و از تجمع گرد و غبار و روغن، به ویژه در محیط های مرطوب جلوگیری کنید.
4. بررسی محیط زیست: اطمینان حاصل شود که دمای کار و رطوبت در محدوده های مشخص شده (-25 تا + 85 °C) باقی می ماند.
5. بررسی سُند: به طور دوره ای سطح سُند سنسور جریان گرد و غبار را بررسی کنید تا اطمینان حاصل شود که تمیز است و از بقایای فلزی یا سایر سپرده ها پاک است.

TSW 101 M1 به طور گسترده ای برای نظارت بر شاخه در کمپرسورهای بزرگ و یا دستگاه های توربین بخار استفاده می شود.با سنجه سنسور جریان گرد و غبار متصل به سطح گره چرخش قرار داده شده.

این فرستنده، دامنه ارتعاش گودال را به یک سیگنال 4-20 mA در زمان واقعی تبدیل می کند و آن را به یک اتاق کنترل مرکزی (DCS / PLC) یا یک سیستم حفاظت از ماشین اختصاص داده شده منتقل می کند.

هنگامی که سطح ارتعاش از آژیر یا آستانه ی پیش تعیین شده ی حرکت عبور می کند، سیستم بلافاصله آژیر می زند یا خاموش می شود.به طور موثر از خرابی های بزرگ تجهیزات ناشی از مسائل مانند عدم تعادل روتور جلوگیری می شود، عدم تراز شدن یا فرسودگی لگن.

حساسیت سنسور را می توان با استفاده از پتانسیومتر "S" روی دستگاه برای اطمینان از دقت اندازه گیری تنظیم کرد.

بله. نقطه صفر 4mA را می توان با استفاده از پتانسیومتر "Z" روی دستگاه با محدوده جبران حدود ± 0.15mA تنظیم کرد.

این نشان دهنده نقص دستگاه است. علل احتمالی عبارتند از: 1. فاصله بین هدف و کاوشگر بیش از محدوده اندازه گیری استاتیک است.وجود دارد یک مدار باز یا مدار کوتاه در سنسور جریان گرد و غبار یا کابل اتصال آن.

گارانتی استاندارد صنعتی: 12 ماه؛ با نصب مناسب و بدون بارگذاری بیش از حد، محصول دارای عمر 5-10 سال است.
