GSI130 244-130-000-20

GSI130 244-130-000-20

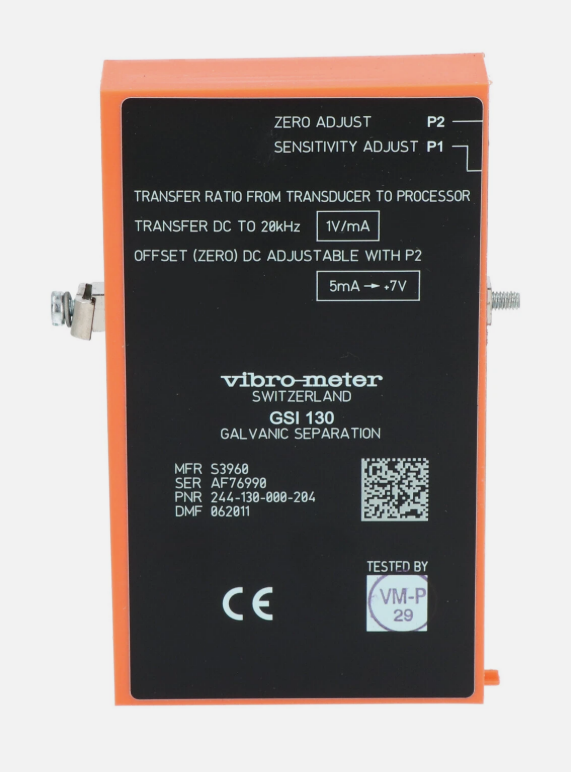

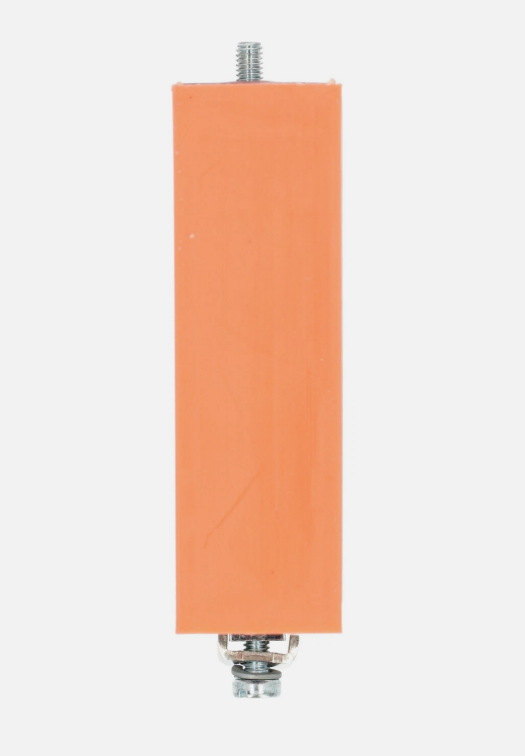

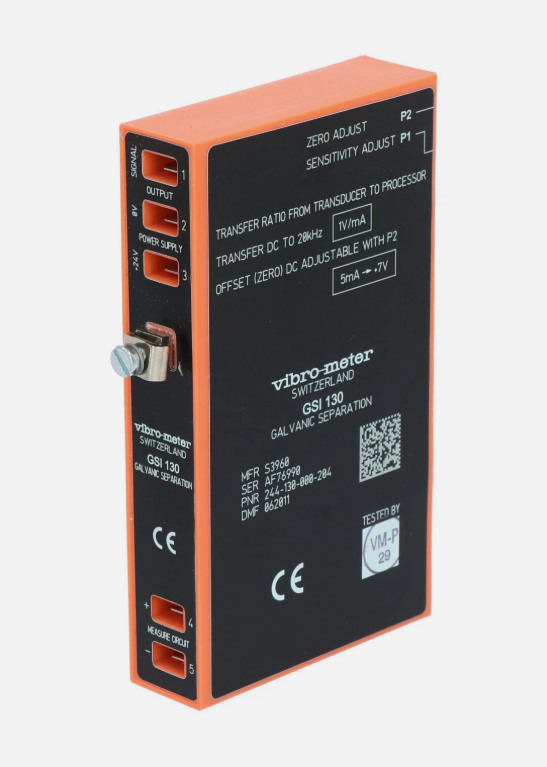

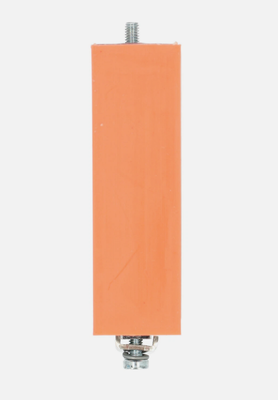

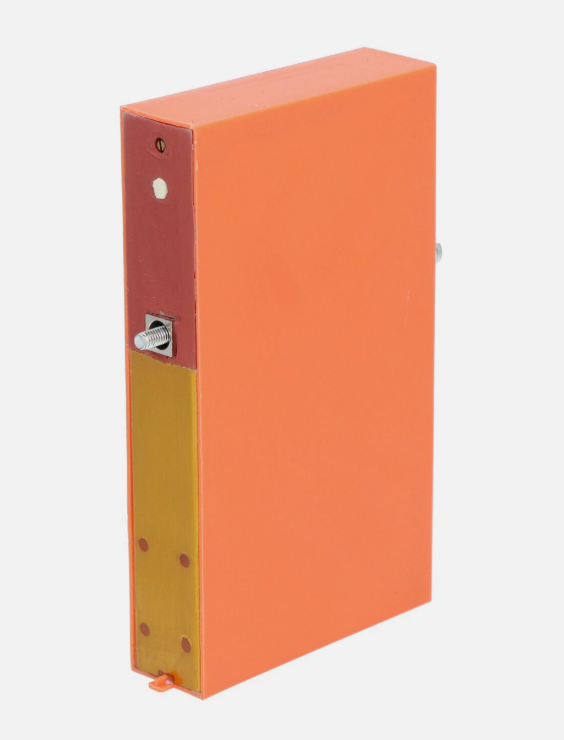

GSI130 (244-130-000-20) یک واحد جداسازی گالوانیکی است که برای ایجاد جداسازی الکتریکی بین سنسورها/تهویه کننده سیگنال و سیستم های پردازش سیگنال طراحی شده است. برای سیستم‌های انتقال دو سیم مناسب است و به سنسورها و تهویه‌کننده‌های سیگنال نیرو می‌دهد و همزمان سیگنال‌های خروجی آنها را می‌خواند.

در کاربردهای گسترده تر، GSI130 می تواند هر سیستم الکترونیکی با مصرف جریان کمتر از 20 میلی آمپر را تغذیه کند. واحد یک سیگنال ولتاژ متناسب با جریان مصرف شده توسط تهویه کننده سیگنال خروجی می دهد. این سیگنال ولتاژ می تواند به طور مستقیم برای تجزیه و تحلیل خروجی تهویه مطبوع استفاده شود.

ماژول GSI130 به طور موثری از مشکلاتی مانند تداخل حلقه زمین که ناشی از اختلاف ولتاژ بین نقطه اندازه گیری و تجهیزات پردازش سیگنال است جلوگیری می کند. استفاده از GSI130 نیاز به موانع زنر را از بین می برد، که در غیر این صورت افت ولتاژ اضافی ایجاد می کند و طول خط انتقال و محدوده دینامیکی سیستم را محدود می کند.

• ولتاژ تغذیه: +24 ولت ± 5٪
• ریپل (100 هرتز): حداکثر 100 میلی ولت pp.
• مصرف برق بدون بار: تقریبا 20 میلی آمپر
• مصرف برق در بار 20 میلی آمپر: تقریبا 60 میلی آمپر
• مصرف برق اتصال کوتاه: حداکثر 120 میلی آمپر
• ولتاژ خروجی بدون بار (به تهویه کننده): 18 ولت ± 1 ولت
• ولتاژ خروجی در بار 20 میلی آمپر: 1 ± 16 ولت
• جریان اتصال کوتاه: 60 میلی آمپر
• باند عبور: DC به 10 کیلوهرتز ± 0.5٪، -1 دسی بل @ 20 کیلوهرتز
• عملکرد انتقال: 1 V/mA (تنظیمات کارخانه، قابل تنظیم از طریق پتانسیومتر P1)
• تغییر دما < 200 ppm/°C
• خطی: ± 0.5٪ (در محدوده اندازه گیری پویا)
• جزء سیگنال DC: قابل تنظیم از طریق پتانسیومتر P2. Umin = +2 V، Umax = ولتاژ منبع تغذیه - 2.5 V
• نویز (حداکثر سیگنال باقیمانده): 12 mVpp در 5 mA DC. 25 mVpp در 12 میلی آمپر DC
• جداسازی گالوانیکی (ورودی به خروجی) ≥ 4 کیلو ولت RMS
• اتصالات الکتریکی: 5 زبانه، AMP-Faston نوع 6.3
• دمای کارکرد: 0 تا 55+ درجه سانتی گراد
• دمای نگهداری: -20 تا +70 درجه سانتیگراد

در سیستم‌های پایش وضعیت کمپرسور در صنعت پتروشیمی، GSI130 شتاب‌سنج‌های جریان خروجی سری CE را تامین می‌کند و سیگنال‌های حسگر را در فواصل طولانی به سیستم جمع‌آوری داده در اتاق کنترل منتقل می‌کند. قابلیت تبدیل µA به mV آن، انتقال سیگنال در مسافت‌های طولانی را - که صدها متر را در بر می‌گیرد - بدون نگرانی در مورد تضعیف سیگنال، امکان‌پذیر می‌سازد.

تفاوت بین GSI130 (244-130-000-20) و GSI122 چیست؟

GSI122 و GSI130 متعلق به یک سری محصول هستند و عملکردهای اولیه مشابهی دارند. تفاوت اصلی این است که GSI122 برای استفاده در جوهای بالقوه انفجاری مناسب است، در حالی که GSI130 مناسب نیست. اگر عملیات در یک منطقه ضد انفجار مورد نیاز است، GSI122 - یا مدل جانشین آن، GSI127 - باید انتخاب شود.

GSI130 از چه نوع سیگنال های سنسوری پشتیبانی می کند؟

از سیگنال جریان 0-20 میلی آمپر و سیگنال ورودی ولتاژ 0-20 VDC پشتیبانی می کند. این دستگاه با سنسورهای لرزش سری CA، CE، PV و VE، سنسورهای فشار دینامیکی سری CP و سنسورهای مجاورت سری TQ سازگار است.

مدت گارانتی چقدر است؟

گارانتی استاندارد صنعتی: 12 ماه; با نصب مناسب و بدون اضافه بار، عمر محصول 5-10 سال است.
