PA150 800-150-000-011

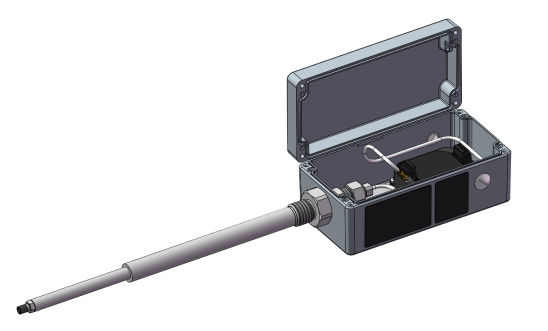

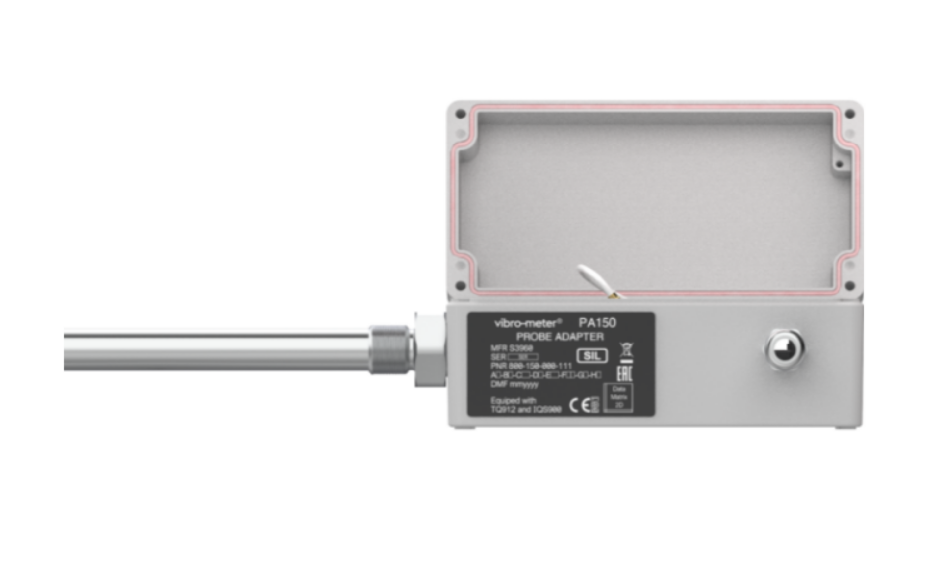

PA150 800-150-000-011یک آداپتور نصب کاوشگر است که یک زنجیره اندازه گیری مجاورت را در یک سیستم کامل و مستقل طراحی شده برای اندازه گیری بدون تماس شفت های چرخان ماشین آلات در محیط های صنعتی سخت ادغام می کند.

• اصل اندازه گیری: جریان گردابی (غیر تماسی)
• محدوده اندازه گیری خطی (G3): 0.3 ~ 4.3 میلی متر
• حساسیت (G3): 4 mV/μm (ولتاژ) / 1.25 μA/μm (جریان)
• پاسخ فرکانس: DC ~ 20 کیلوهرتز (-3 دسی بل)
• خطی بودن: به منحنی عملکرد مراجعه کنید
• طول کل سیستم: 1 متر (کابل یکپارچه TQ912)
• محدوده دمای سنسور: -40 ° C ~ + 180 ° C
• محدوده دمایی تهویه کننده سیگنال: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
• رتبه حفاظتی مسکن: IP65
• جنس بدنه: آلیاژ آلومینیوم (دایکاست)
• جنس میله نصب: فولاد ضد زنگ 1.4301
• جنس آداپتور: فولاد ضد زنگ 1.4305
• گواهی ضد انفجار: Ex e (ایمنی افزایش یافته)
• مطابقت EMC: EN 61000-6-2 / EN 61000-6-4
• ایمنی الکتریکی: EN/IEC 61010-1

PA150 سنسور، تهویه کننده سیگنال و ساختار نصب را در یک واحد ترکیب می کند، که به طور قابل توجهی نصب و راه اندازی را ساده می کند. ویژگی های کلیدی شامل محدوده اندازه گیری خطی 4 میلی متری (حساسیت G3: 4 mV/μm)، پاسخ فرکانسی گسترده (DC تا 20 کیلوهرتز)، گواهی ایمنی عملکردی SIL 2 و انطباق با API 670 است.

طراحی محفظه جداشدنی آن امکان تنظیم شکاف را در حین کار دستگاه فراهم می کند، در حالی که میله نصب فولاد ضد زنگ (در طول های 50 تا 800 میلی متر موجود است) و قابلیت تنظیم موقعیت ± 10 میلی متر، انعطاف پذیری نصب استثنایی را ارائه می دهد.

PA150 به طور گسترده ای برای حفاظت از لرزش و نظارت بر وضعیت ماشین آلات دوار - مانند توربین های بخار، توربین های گاز، کمپرسورها و مجموعه های پمپ - در بخش هایی از جمله تولید برق و پتروشیمی استفاده می شود. رتبه حفاظتی IP65 و محدوده دمای عملیاتی گسترده آن عملکرد طولانی مدت و قابل اعتماد را در محیط های صنعتی خشن تضمین می کند.

یک شرکت پتروشیمی به نظارت بر جابجایی محوری روتور برای یک کمپرسور گریز از مرکز برای جلوگیری از آسیب یاتاقان‌های رانش نیاز داشت. محدوده اندازه گیری خطی 4 میلی متری PA150 (گزینه G3) کل گستره جابجایی محوری را پوشش می دهد.

میله نصب فولاد ضد زنگ (C144، 144 میلی متر) و مجموعه آداپتور (E105، 105 میلی متر) تنظیم انعطاف پذیر عمق نصب (± 10 میلی متر) را فراهم می کند. سیگنال خروجی ولتاژ (1.6- تا 17.6- ولت) به سیستم مانیتورینگ VM600 وارد می شود تا امکان نظارت بر موقعیت و هشدار در زمان واقعی را فراهم کند.

موقعیت نصب میله پروب فولادی ضد زنگ در محدوده ± 10 میلی متر قابل تنظیم است و آداپتور گزینه های مختلف رشته و طول را برای مناسب با سطوح مختلف نصب ارائه می دهد:

• نصب خارجی:از نصب معکوس سنسور TQ912 پشتیبانی می کند و امکان نصب بدون جدا کردن دستگاه را فراهم می کند.
• تنظیم شکاف:طراحی محفظه جداشدنی امکان تنظیم آسان شکاف بین کاوشگر و هدف را حتی در زمانی که دستگاه در حال کار است، می دهد.
• نصب انعطاف پذیر:موقعیت نصب میل پروب فولادی ضد زنگ در محدوده ± 10 میلی متر قابل تنظیم است و آداپتور گزینه های مختلف رشته و طول را برای مناسب با سطوح مختلف نصب ارائه می دهد.

اصل اندازه گیری PA150 چیست؟
PA150 از اصل جریان گردابی برای اندازه گیری بدون تماس استفاده می کند.

آیا می توان از آن در مناطق خطرناک استفاده کرد؟
بله. PA150 در یک نسخه تایید شده ضد انفجار (Ex) (کد مدل A5) مناسب برای محیط های بالقوه انفجاری موجود است. با این حال، لطفاً توجه داشته باشید که تمام اجزای کل زنجیره اندازه گیری (سنسور، کابل و تهویه کننده سیگنال) باید دارای گواهینامه Ex مربوطه باشند.

طول کل سیستم چقدر است؟
برای PA150، طول کل سیستم (TSL) مطابق با طول کابل یکپارچه 1 متری متصل به سنسور TQ912 است.

مدت گارانتی چقدر است؟
گارانتی استاندارد صنعتی: 12 ماه; با نصب مناسب و بدون بار اضافی، عمر محصول 5-10 سال است.
