VMD TSW201-007-05

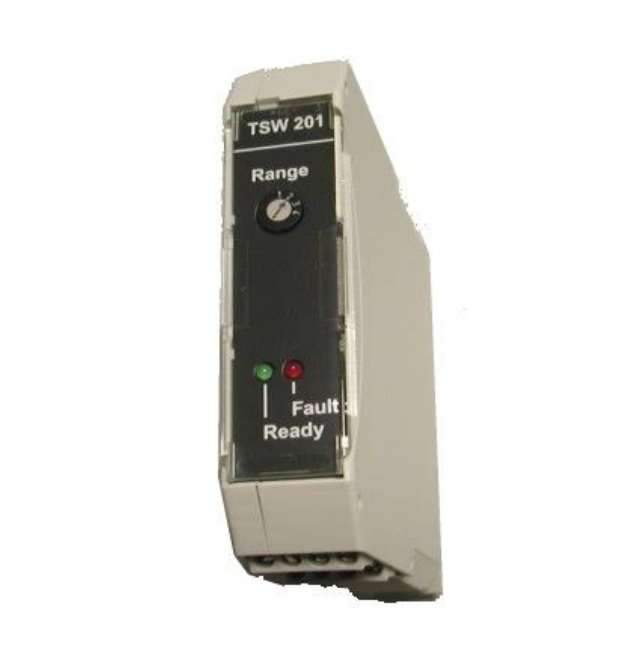

VMD TSW201-007-05 یک فرستنده ارتعاش صنعتی و تک کاناله است که برای اندازه گیری ارتعاش شفت (Sppm) ماشین آلات دوار با استفاده از سنسور جابجایی جریان گردابی طراحی شده است. مقادیر ارتعاش اوج به پیک را خروجی می دهد و با استانداردهای DIN ISO 10817-1 مطابقت دارد و معادل جزئی با استانداردهای API 610 است.

• محدوده اندازه گیری: 50/125/250/500 میکرومتر در صفحه (قابل انتخاب از طریق پنل جلویی)
• محدوده فرکانس: 1-250 هرتز (تنظیمات کارخانه)
• دقت حساسیت: ± 5%
• انحراف خطی: ± 2٪ FSR
• خطای دما: 8% RD + 4% FSR
• دمای محیط: 0 تا +85 درجه سانتی گراد
• ولتاژ تغذیه: +24 VDC (18-30 VDC)، حداکثر. 100 میلی آمپر، ایزوله گالوانیکی
• جنس بدنه: پلی آمید، خاکستری
• کلاس حفاظت: IP40
• روش نصب: نصب ریلی DIN (EN 60715:2001-09 نوع 35×7.5 میلی متر)

این واحد دارای عملکردهای خود عیب یابی داخلی جامع است که در زمان واقعی عیوب مدار باز یا اتصال کوتاه در سنسور و کابل کشی و همچنین مواردی را که جسم اندازه گیری شده از محدوده اندازه گیری ایستا فراتر می رود نظارت می کند. شرایط خطا از طریق یک LED قرمز در پنل جلویی و یک سیگنال خطای آنالوگ 2 میلی آمپر نشان داده می شود.

VMD--TSW201--X1--X2:

1. بازرسی بصری: به طور دوره ای محفظه فرستنده را از نظر آسیب، آلودگی یا خوردگی بازرسی کنید.
2. بررسی چراغ نشانگر: بررسی کنید که LED سبز "آماده" به طور مداوم روشن است و LED قرمز "Failure" خاموش است.
3. بررسی سیم‌کشی: بررسی کنید که تمام پایانه‌های سیم‌کشی ایمن هستند و کابل‌ها هیچ نشانه‌ای از ساییدگی یا آسیب را نشان نمی‌دهند.
4. بررسی فاصله سنسور: اطمینان حاصل کنید که شکاف استاتیک بین سنسور جریان گردابی و شفت اندازه‌گیری شده در محدوده اندازه‌گیری موثر است.

یک واحد توربین بخار در یک نیروگاه حرارتی نیاز به نظارت مداوم بر ارتعاش شفت در حین کار دارد تا از خرابی تیغه یا بلبرینگ جلوگیری شود. یک فرستنده VMD TSW201-007-05 جفت شده با سنسور جریان گردابی WW007 استفاده می شود. سنسور در محل شفت در نزدیکی یاتاقان نصب شده است تا ارتعاش شفت پیک به پیک را بدون تماس اندازه گیری کند. فرستنده یک سیگنال 4-20 میلی آمپری را به DCS ارسال می کند، که امکان نظارت در زمان واقعی و هشدار وضعیت ارتعاش دستگاه را فراهم می کند.
