برد محافظ توربین اولیه IS200VTURH2B GE Mark VI
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS200VTURH2B |
| سند | GE Mark VI.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $2500 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200VTURH2B |
|---|---|---|---|
| کاتالوگ | مارک ششم | قیمت فروش | 2500 دلار |
| وضعیت | موجود است | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | هیئت حفاظت از توربین دارای گواهینامه SIL3,برد محافظ توربین اولیه دو شیار,6 خروجی سفر ETD برد VTUR |
||
توضیحات محصول

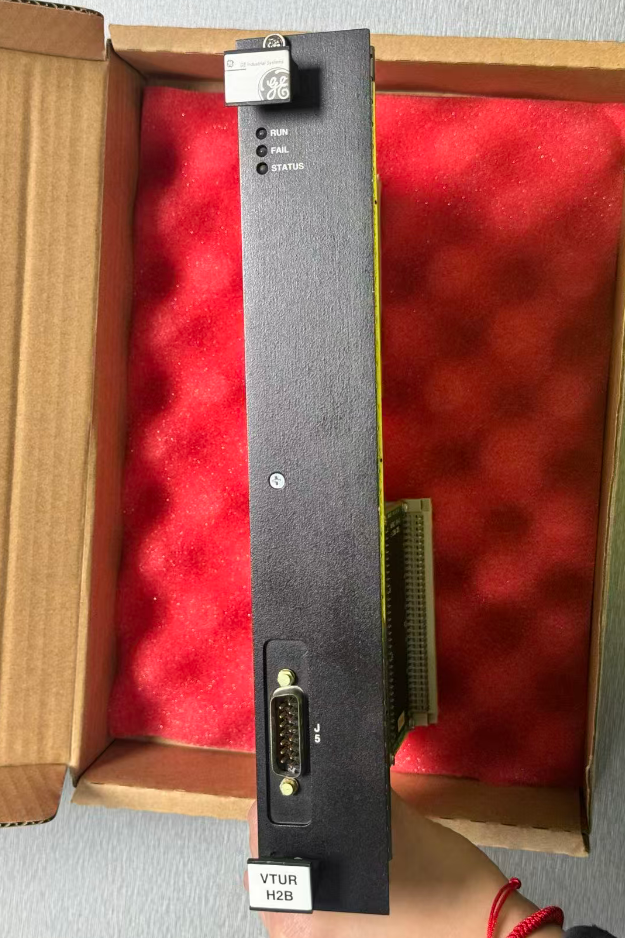

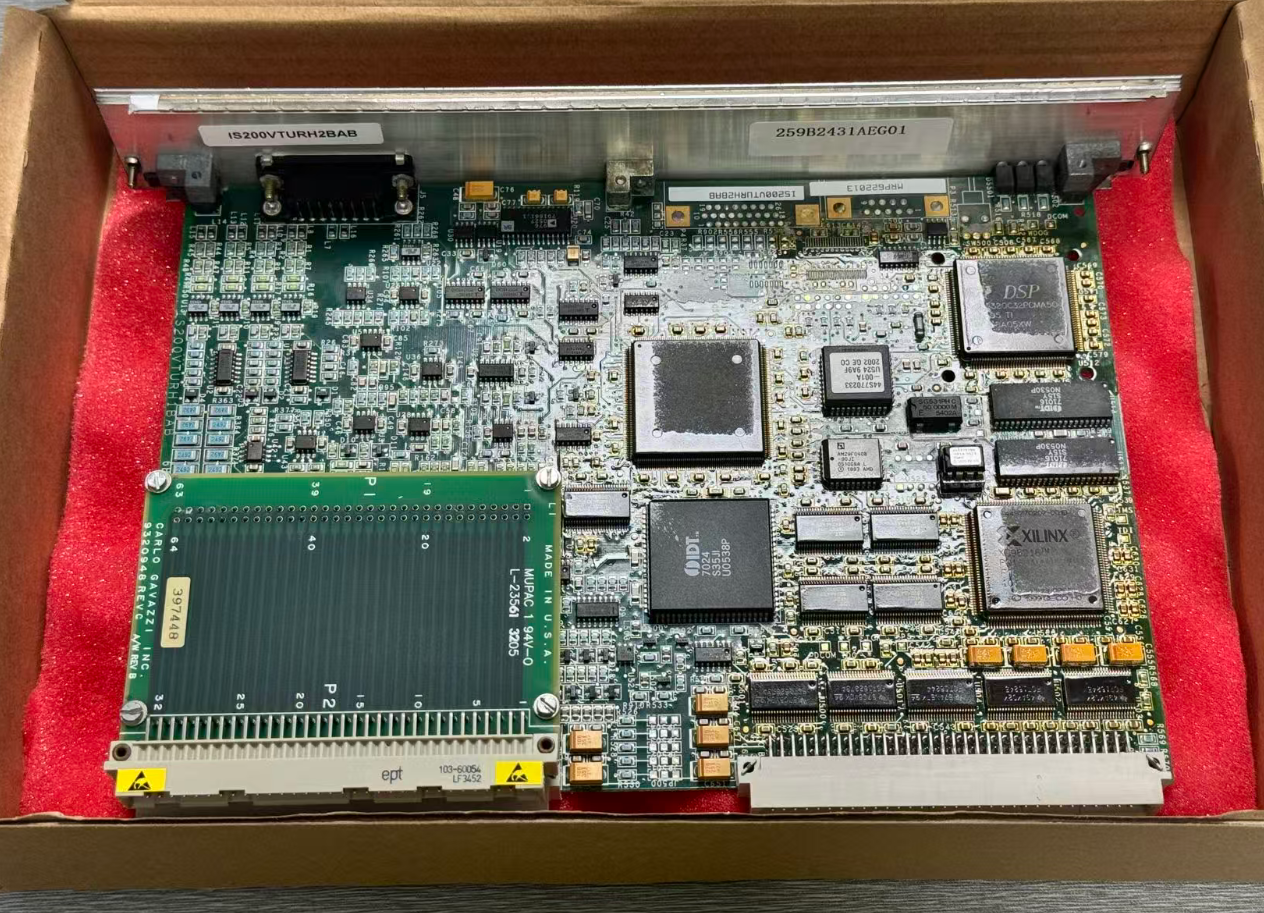

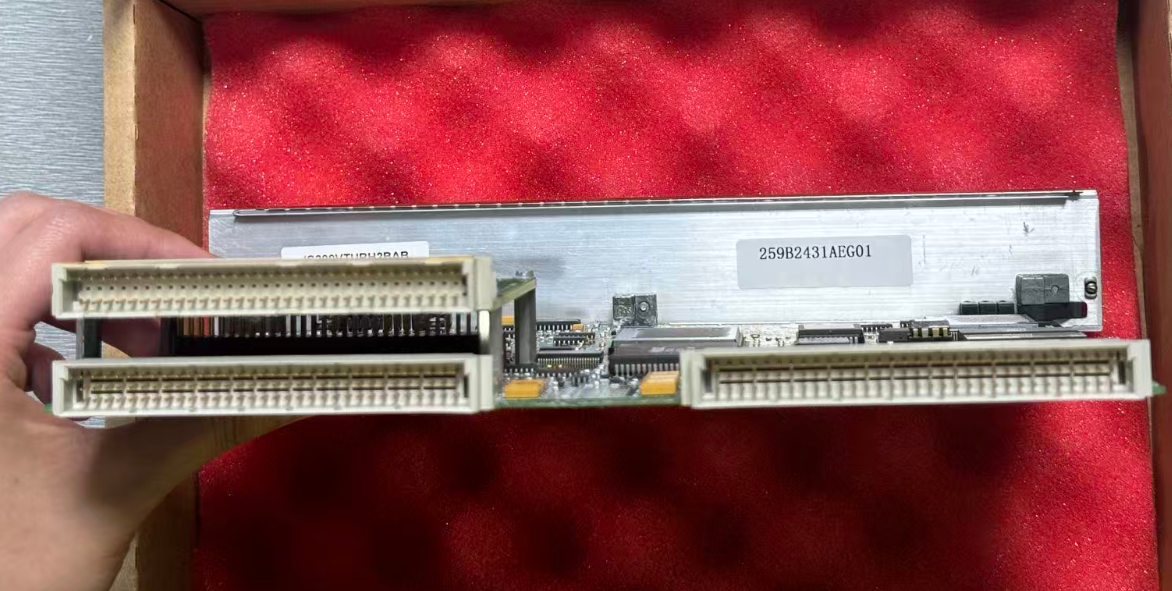

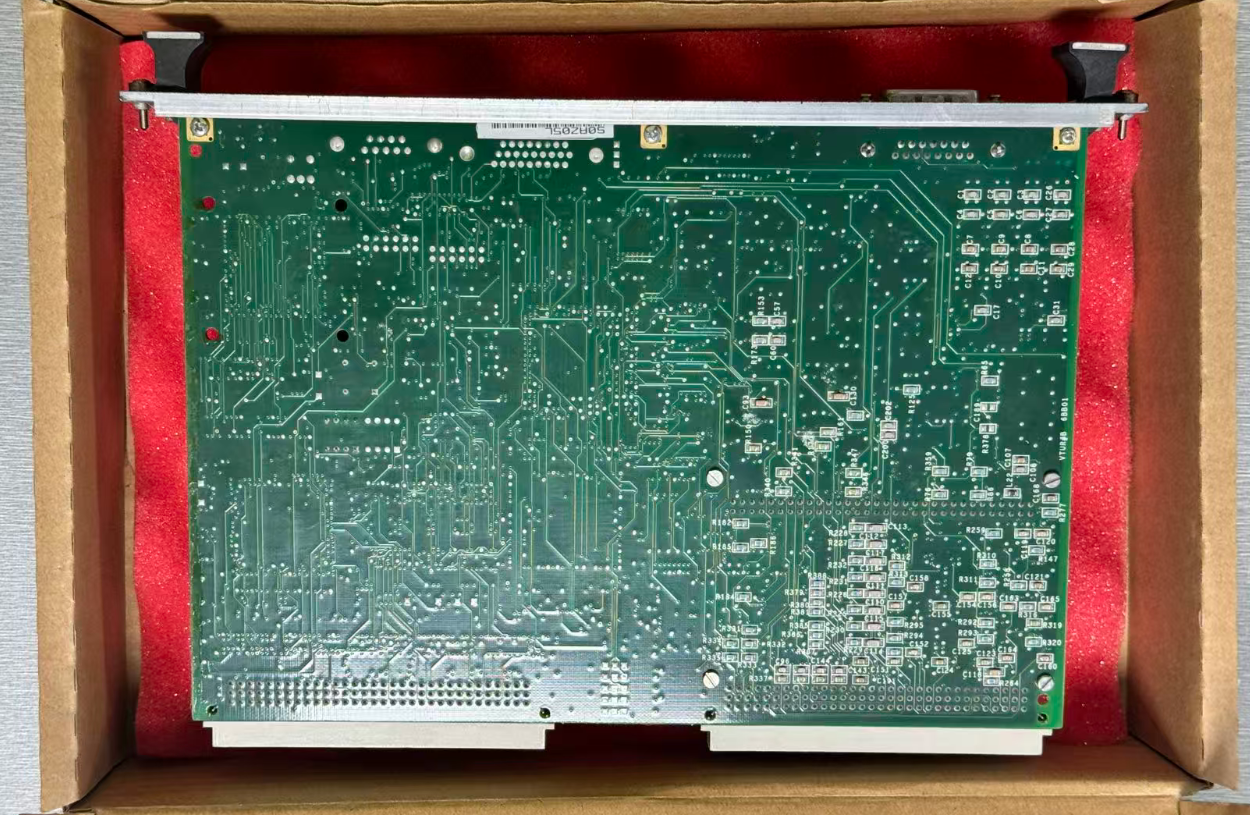

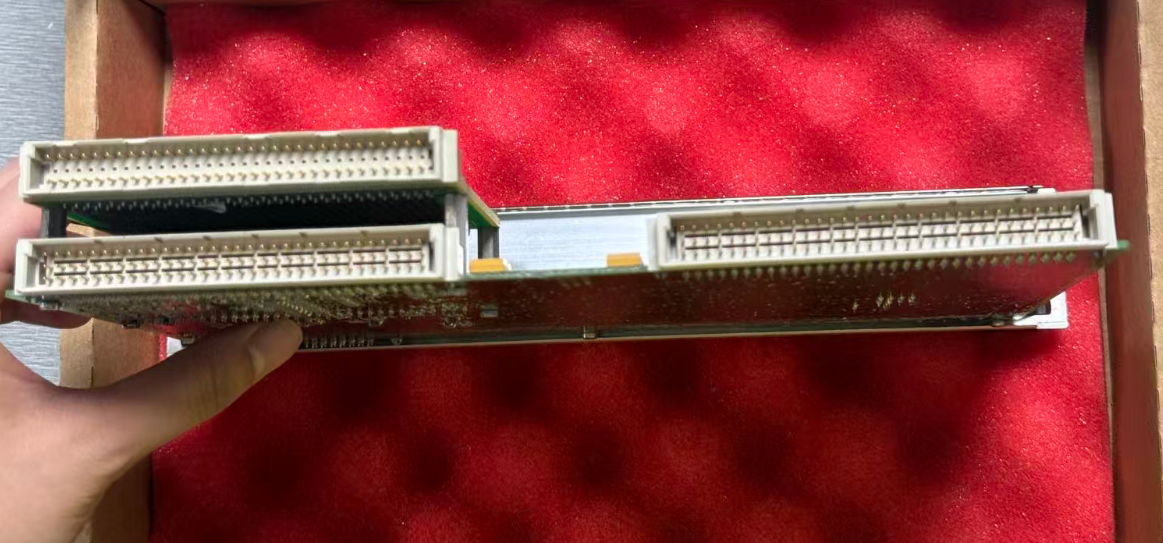

برد حفاظت توربین اصلی GE Mark VI IS200VTURH2B
IS200VTURH2B یک برد حفاظت توربین اصلی است که سیگنال‌ها را از سنسورهای میدانی از طریق یک بلوک ترمینال دریافت می‌کند. پس از شرطی‌سازی و پردازش سیگنال، داده‌ها را از طریق گذرگاه VME به کنترل‌کننده (VCMI) منتقل می‌کند. سپس کنترل‌کننده منطق حفاظت را اجرا می‌کند و برد VTUR در نهایت رله‌های تریپ را برای شروع خاموش شدن اضطراری هدایت می‌کند.
این برد یک نسخه پیشرفته در خط تولید VTUR است. با طراحی دو اسلات، به طور خاص برای واحدهای توربین گازی بزرگ یا توربین بخار که به افزونگی بالاتر و ظرفیت تریپ بیشتر نیاز دارند، توسعه یافته است. مزیت اصلی آن توانایی هدایت حداکثر شش سلونوئید تریپ اضطراری (ETD) از طریق دو بلوک ترمینال مستقل TRPx است که بالاترین سطح حفاظت را برای تجهیزات حیاتی فراهم می‌کند.
جزئیات محصول
| نام تجاری | جنرال الکتریک |
| مدل | IS200VTURH2B |
| کاتالوگ | Mark VI |
| وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16 سانتی متر × 16 سانتی متر × 12 سانتی متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 2500 دلار |
| گارانتی | 12 ماه |
| زمان تحویل (تحویل) | 3-5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
ویژگی های کلیدی
- نوع محفظه: کارت توربین VME
- نصب: نصب در رک VME 6U، قابل تعویض در حین کار
- کانال های ورودی: 4 ورودی پروب سرعت مغناطیسی پسیو (MPU)
- دامنه سیگنال ورودی: 50 میلی ولت پیک به پیک تا 100 ولت پیک به پیک
- محدوده فرکانس ورودی: 1 هرتز تا 10 کیلوهرتز
- منطق رای گیری: پیاده سازی شده در سخت افزار 2 از 3 (2oo3)
- خروجی های تریپ: حداکثر 6 ETD (از طریق دو بلوک ترمینال TRPx)
- گواهینامه ایمنی: مطابق با IEC 61508 SIL3 / API 670 ویرایش پنجم
- زمان پاسخ تریپ:< 2 میلی ثانیه
- دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد (درجه صنعتی)
- رتبه حفاظت: IP20 (نیاز به استفاده با کابینت دارد)
- نشانگر وضعیت: LED های پنل جلو - Fail / Status / Run و نشانگرهای وضعیت هر کانال
مقایسه مدل های مشابه
| مشخصات | IS200VTURH2B | IS200VTURH1B | IS200TTURH1B |
|---|---|---|---|
| نوع محصول | صفحه حفاظت توربین بخار اصلی (دو اسلات) | صفحه حفاظت توربین بخار اصلی (تک اسلات) | صفحه حفاظت توربین بخار |
| اتصال TRPx | 2 ماژول (حداکثر 6 ETD) | 1 ماژول (حداکثر 3 ETD) | 1 ماژول |
| پشتیبانی TMR | طراحی دو اسلات بومی | نیاز به پیکربندی اضافی دارد | پشتیبانی محدود |
| زمان پاسخ تریپ | < 2 میلی ثانیه | < 3 میلی ثانیه | استاندارد |
| گواهینامه های ایمنی | SIL3 / API 670 | SIL2 / API 670 | API 670 |
| تشخیص شعله | پشتیبانی شده (8 کانال GM) | پشتیبانی شده (8 کانال GM) | محدود |
| ولتاژ / جریان شفت | پشتیبانی شده | پشتیبانی شده | پشتیبانی نمی شود |
| سازگاری سیستم | Mark VI / VIe / VIeS | Mark VI | Mark VI |
مثال مورد کاربرد
یک نیروگاه سیکل ترکیبی بزرگ گازی مجهز به چندین توربین گازی بزرگ است و سیستم کنترل آن از معماری Mark VIe TMR استفاده می‌کند. هر رک کنترل‌کننده مجهز به یک IS200VTURH2B است که یک سیستم حفاظت از سرعت بیش از حد سه گانه افزونه را تشکیل می‌دهد.
در طول یک آزمایش راه‌اندازی، دو سیگنال سرعت شبیه‌سازی شدند تا به طور همزمان از آستانه سرعت نامی 110% فراتر روند. VTURH2B یک سیگنال تریپ سیم‌کشی شده را در عرض 2 میلی‌ثانیه فعال کرد و با موفقیت شش ETD را برای انجام خاموش شدن اضطراری هدایت کرد و در نتیجه قابلیت اطمینان سطح SIL3 خود را تأیید کرد.
سوالات متداول
زمان پاسخ تریپ این برد چقدر است؟
VTURH2B زمان پاسخ تریپ کمتر از 2 میلی‌ثانیه دارد که بهتر از 3 میلی‌ثانیه VTURH1B است و نیازهای سرعت پاسخ شدید برنامه‌هایی مانند توربین‌های گازی را برآورده می‌کند.
محدوده دمای عملیاتی این برد چقدر است؟
محدوده دمای عملیاتی درجه صنعتی -40 درجه سانتیگراد تا +85 درجه سانتیگراد است و آن را برای محیط‌های شدید مانند نیروگاه‌ها و سکوهای فراساحلی مناسب می‌سازد.
دوره گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی محصولات اصلی 12 ماه است.
