IS200JPDGH1B GE مارک VI
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS200JPDGH1B |
| سند | GE Mark VI.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $1500 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200JPDGH1B |
|---|---|---|---|
| کاتالوگ | مارک ششم | قیمت فروش | 1500 دلار |
| وضعیت | موجود است | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | 40 کارت توزیع حداکثر جریان برق,کارت توزیع برق بلوز ورودی 28 VDC,کارت توزیع برق پوششی منسجم |
||
توضیحات محصول
IS200JPDGH1B GE Mark VI
مرور کلی محصول

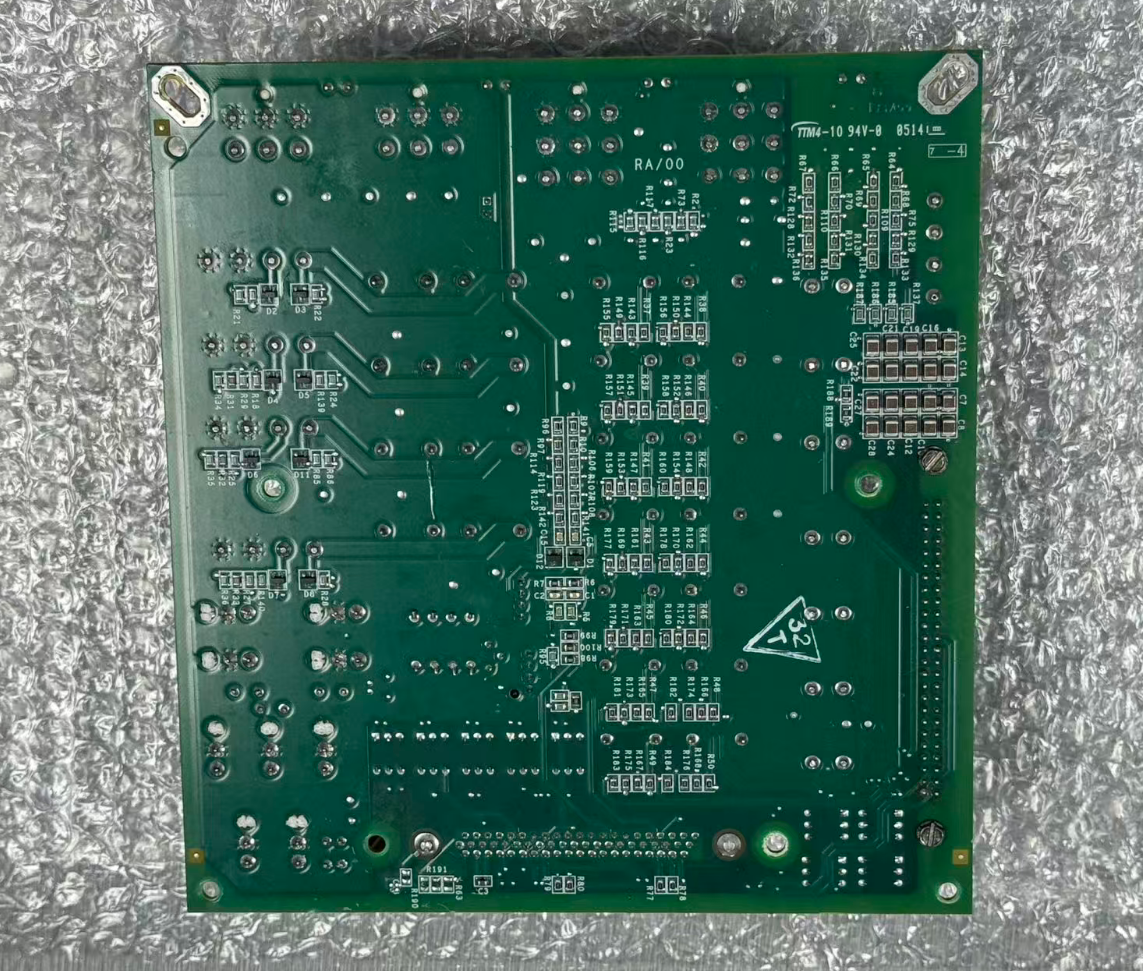

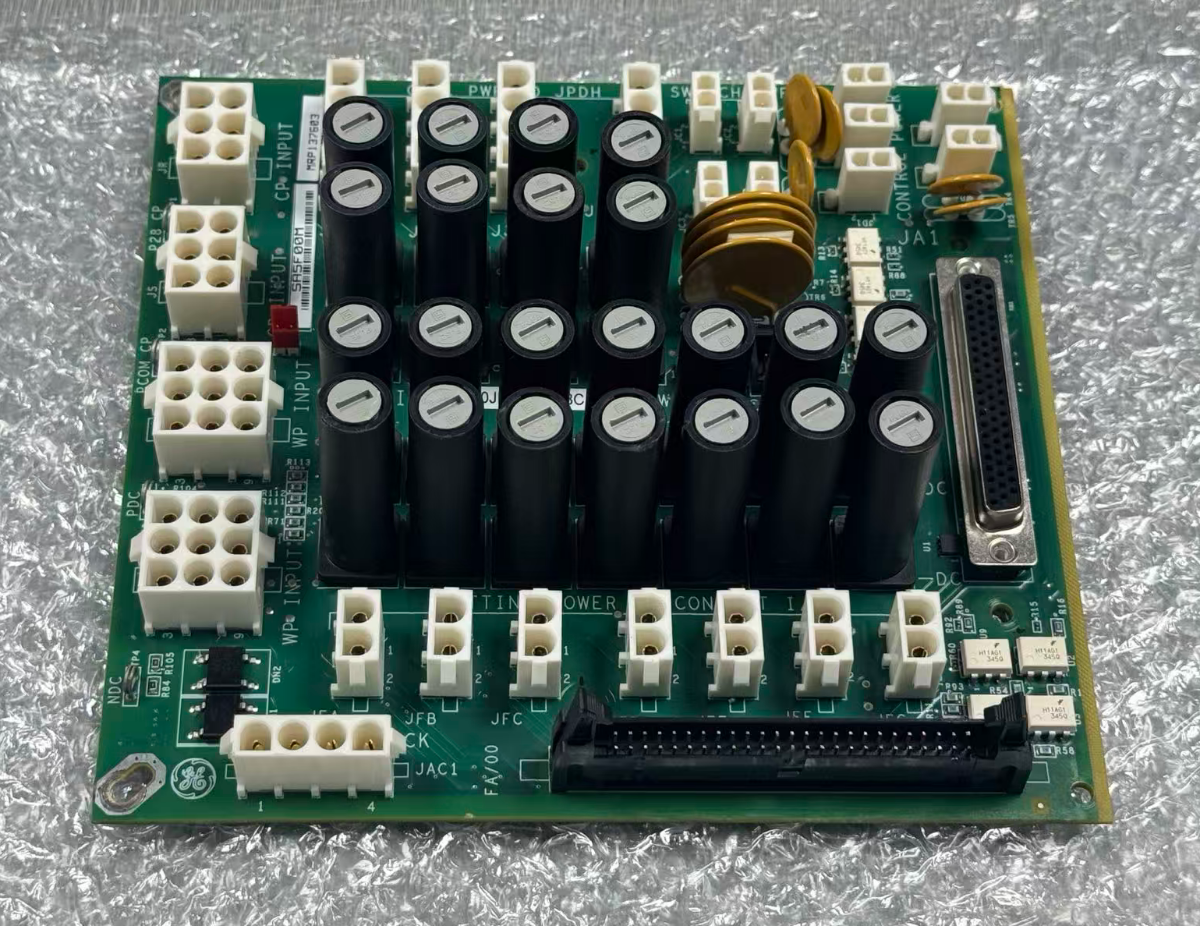

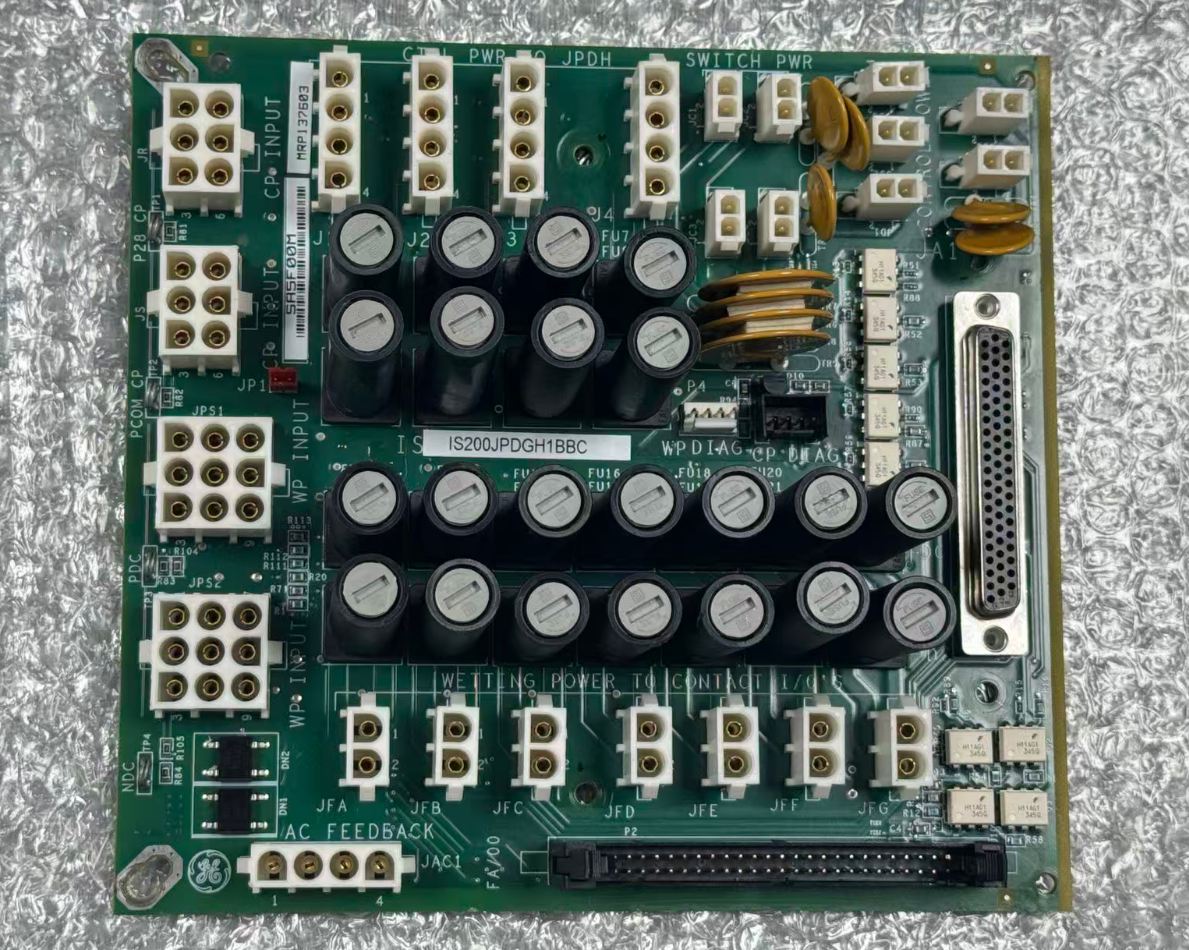

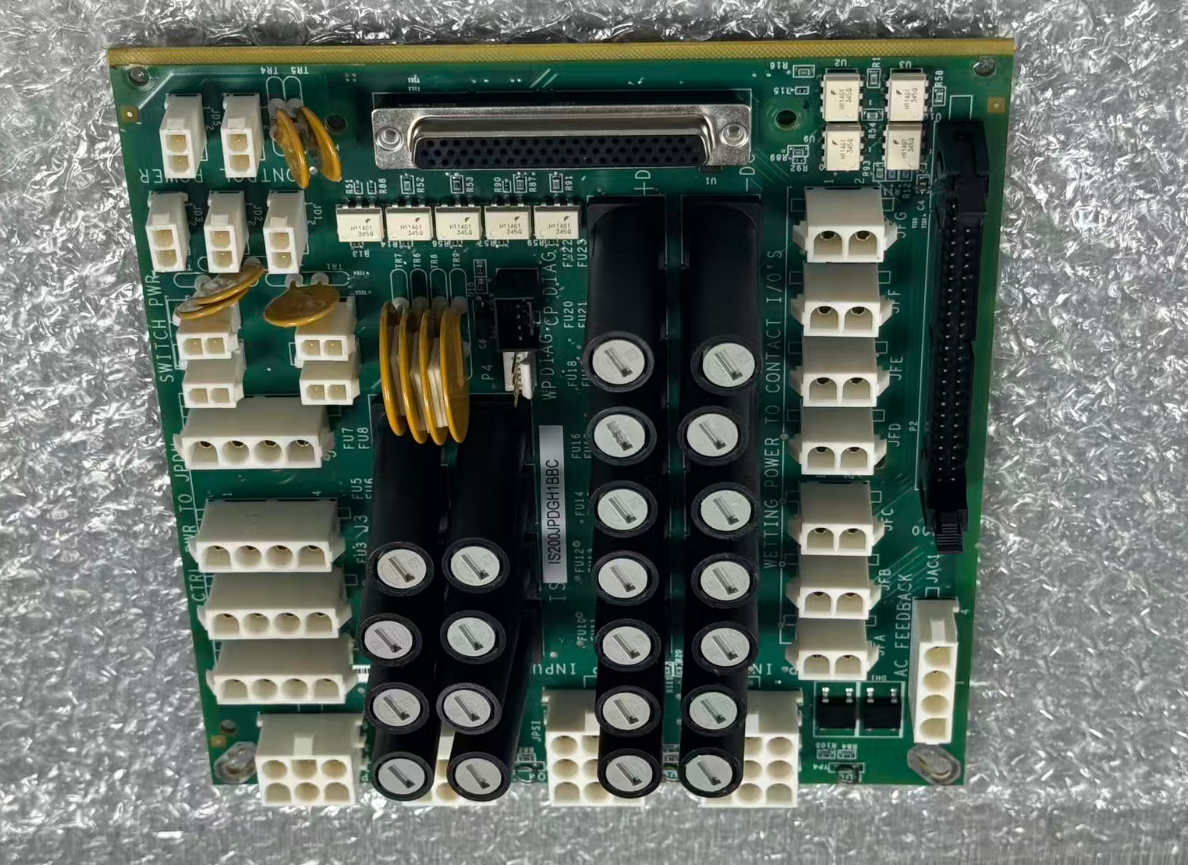

، IS200JPDGH1B یک کارت توزیع برق جامپر (JPDG) و یک جزء اصلی زیرسیستم PDM (ماژول توزیع برق) است. این کارت که در ماژول توزیع برق کابینت کنترل موتور نصب شده است، برق کنترل و برق تماس تر را از خارج به چندین کارت I/O، بلوک‌های ترمینال و ماژول‌های پردازنده در داخل کابینت توزیع می‌کند. این کارت به عنوان مرکز انتقال برق در کل سیستم کنترل عمل می‌کند.Mark VIجزئیات محصول
نام تجاری
جنرال الکتریک
| مدل | IS200JPDGH1B |
| کاتالوگ | Mark VI |
| وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16 سانتی متر × 16 سانتی متر × 12 سانتی متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 1500 دلار |
| گارانتی | 12 ماه |
| زمان تحویل (تحویل) | 3 تا 5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
| ویژگی های کلیدی | نوع محصول: |
کارت توزیع برق جامپر (JPDG)
- مخفف عملکرد: JPDG
- حداکثر جریان: 40 آمپر
- توان ورودی: منبع تغذیه کنترل 28 ولت DC (دو کاناله افزونه)
- منبع تغذیه تماس خشک: 24 / 48 ولت DC
- نظارت بر AC: 2 کانال (115 ولت / 230 ولت AC)
- کانال های خروجی: خروجی های فیوز دار مستقل متعدد
- دمای عملیاتی: -30 درجه سانتیگراد تا +65 درجه سانتیگراد (نسخه دمای استاندارد)
- پوشش PCB: پوشش محافظ
- روش نصب: بک‌پلین کابینت / ریل DIN
- پیکربندی سیستمIS200JPDGH1B باید همراه با اجزای زیر در سیستم استفاده شود:
IS200JPDMG1A:
پنل توزیع اصلی با باس‌بار 40 آمپر، که ورودی بالادستی 28 ولت DC را به JPDGH1B ارائه می‌دهد.
- IS200JPDSG1A: برد انتخاب دوگانه افزونه، که سوئیچینگ خودکار باس‌بار بالادستی را برای JPDGH1B فراهم می‌کند.
- IS200JPDFG1A: برد فیلتر EMI، که می‌تواند به صورت سری در بالادست JPDGH1B متصل شود تا تداخل هدایت شده را کاهش دهد.
- IS200JPDPG1A: برد انشعاب 10 آمپر، که برای توزیع ثانویه در پایین دست JPDGH1B استفاده می‌شود.
- سری بسته‌های I/O (مانند IS220PAICH1B، IS220PDIAH1B و غیره): برق کنترل و برق تماس تر را از طریق JPDGH1B دریافت می‌کند.
- رویه‌های نگهداری معمولرویه
شرح
| بازرسی LED | چراغ سبز نشان دهنده عملکرد عادی است؛ چراغ قرمز نشان دهنده اتصال کوتاه پایین دست، اضافه بار یا فیوز سوخته است - بر این اساس بررسی کنید. |
|---|---|
| اندازه گیری ولتاژ فصلی | با استفاده از نقطه تست پنل جلو اندازه گیری کنید؛ ولتاژ باید در محدوده ±5% مقدار نامی باشد. |
| بازرسی فیوز | تأیید کنید که فیوزها در جای خود محکم هستند؛ هنگام تعویض، از فیوزهایی با درجه آمپر و ولتاژ مشخص شده توسط GE استفاده کنید. |
| بازرسی کانکتور | سالانه برای شل بودن، اکسیداسیون یا تغییر رنگ ناشی از گرما بازرسی کنید؛ در صورت لزوم تمیز کرده و مجدداً وصل کنید. |
| تمیز کردن بردها | گرد و غبار را با هوای فشرده کم فشار پاک کنید؛ برای بردهایی با پوشش محافظ، به آرامی با اتانول بی آب پاک کنید. |
| مدیریت قطعات یدکی | نسبت 1 قطعه یدکی به ازای هر 3 واحد حیاتی را حفظ کنید؛ علاوه بر این، کابل‌های PPDA و کابل‌های روبانی 50 پین را در دسترس نگه دارید. |
| احتیاط های تعویض | تعویض در حین کار اکیداً ممنوع است؛ پس از خاموش کردن، رویه‌های GE را برای جلوگیری از تریپ واحد دنبال کنید. |
| تأیید روشن شدن | وضعیت LED را بررسی کنید و از ToolboxST برای تأیید اینکه نمایشگر توزیع برق "نرمال" را نشان می‌دهد، استفاده کنید. |
| مثال موردی | یک کارخانه سیستم کنترل Mark VI موجود خود را به معماری Mark VIe ارتقا داد. پنل توزیع برق IS200JPDGH1B که به تازگی نصب شده است، برق تماس تر را به هفت برد ترمینال I/O تامین می‌کند. به دلیل وجود گازهای خورنده خفیف در محیط میدانی، نسخه پوشش محافظ انتخاب شد. بازرسی انجام شده دو سال پس از بهره برداری، هیچ نشانه ای از خوردگی بر روی سطوح برد نشان نداد و انحراف ولتاژ برای تمام کانال های خروجی در محدوده ±2% باقی ماند. |
سوالات متداول
آیا IS200JPDGH1B پردازش منطقی انجام می‌دهد؟
خیر، این کار را نمی‌کند. این صرفاً سخت‌افزار توزیع برق است و پردازنده مرکزی داخلی ندارد. سیگنال‌های خطا از طریق کابل روبانی به بسته I/O PPDA برای پردازش در سطح سیستم ارسال می‌شوند.
محدوده دمای عملیاتی این برد چقدر است؟
نسخه استاندارد از -30 درجه سانتیگراد تا +65 درجه سانتیگراد کار می‌کند، در حالی که نوع دمای بالا محدوده را به -40 درجه سانتیگراد تا +75 درجه سانتیگراد گسترش می‌دهد.
دوره گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی محصولات اصلی 12 ماه است.
