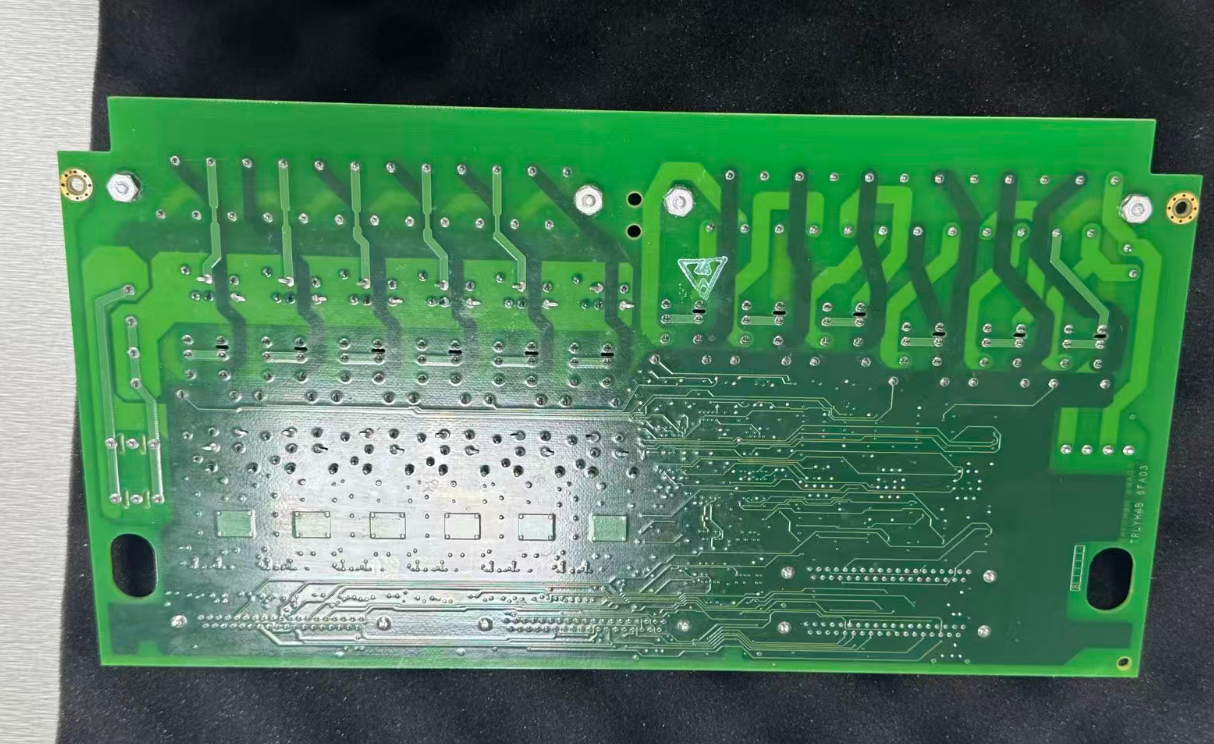

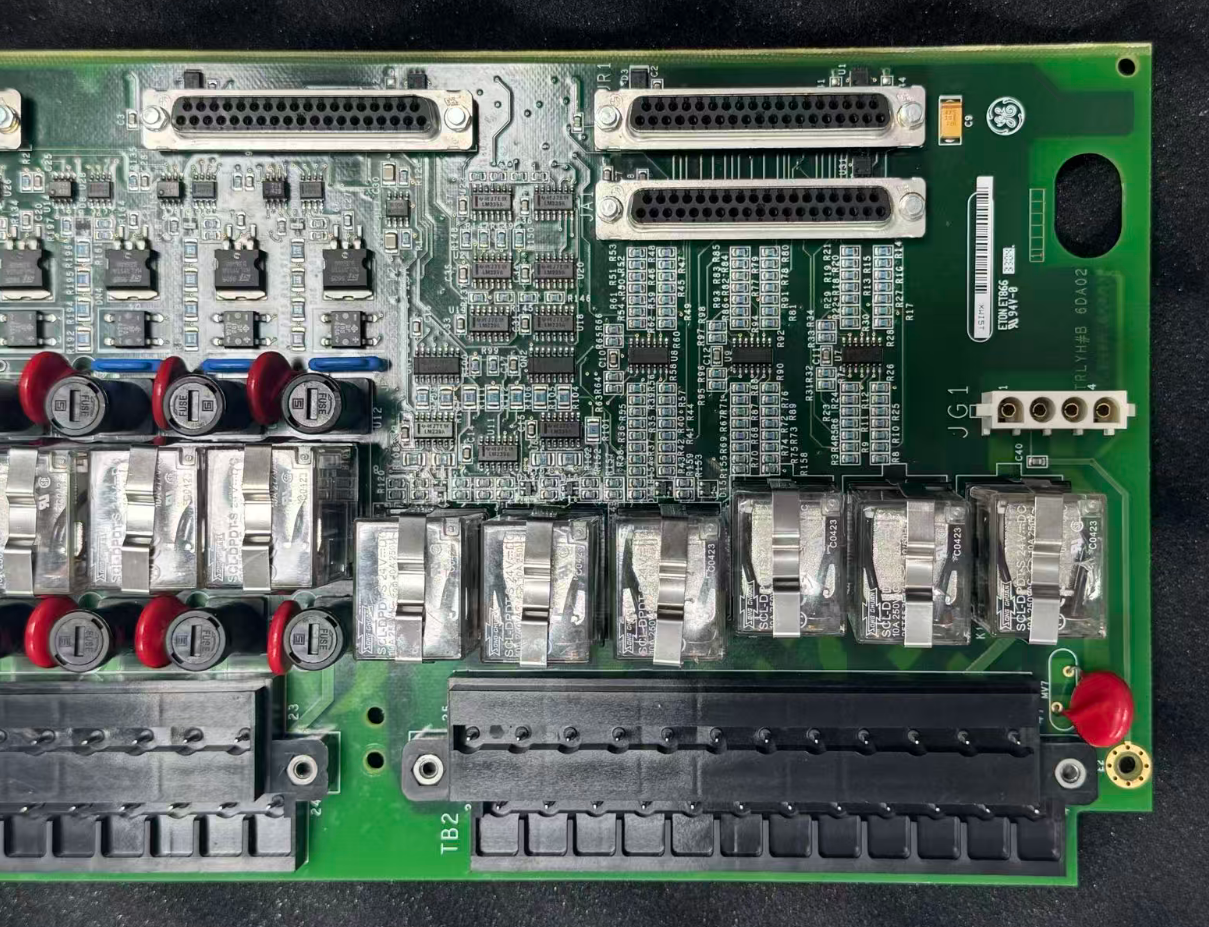

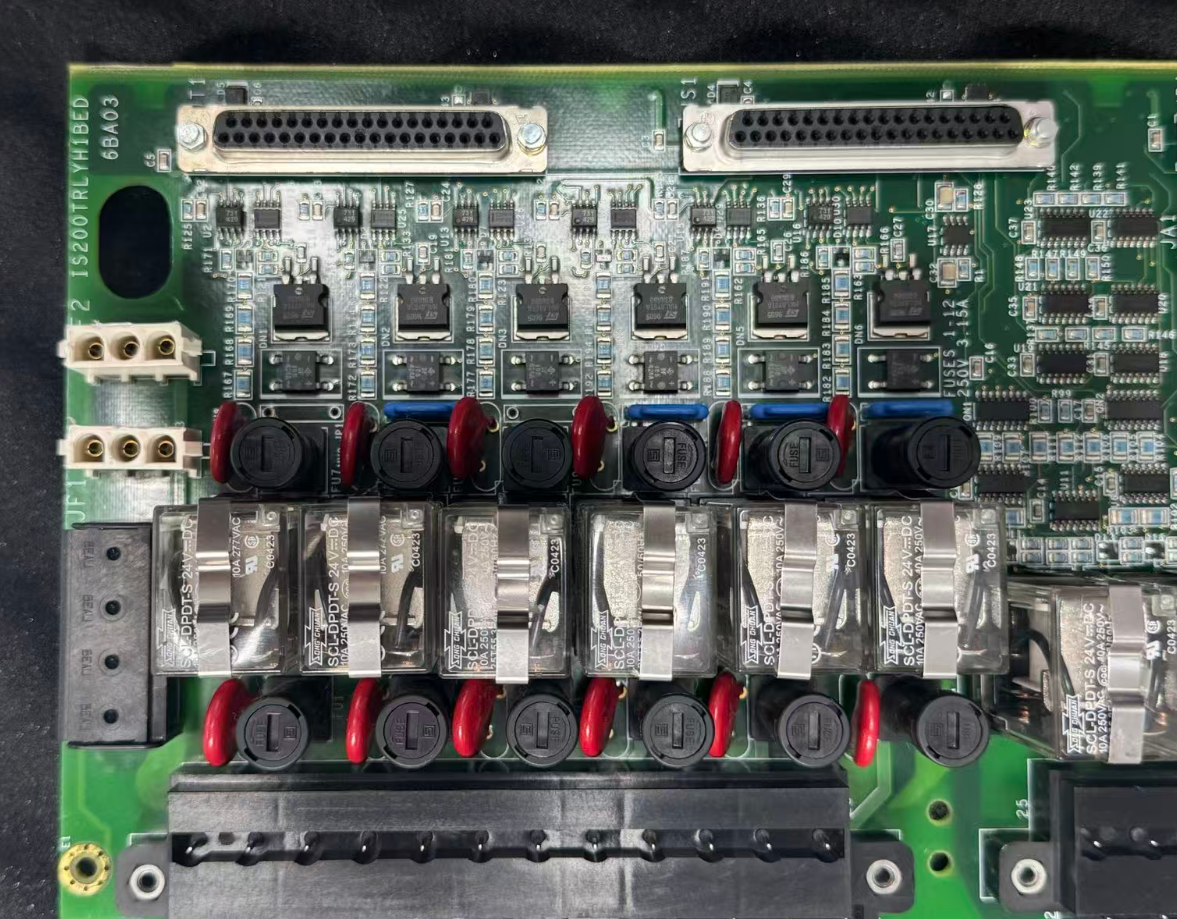

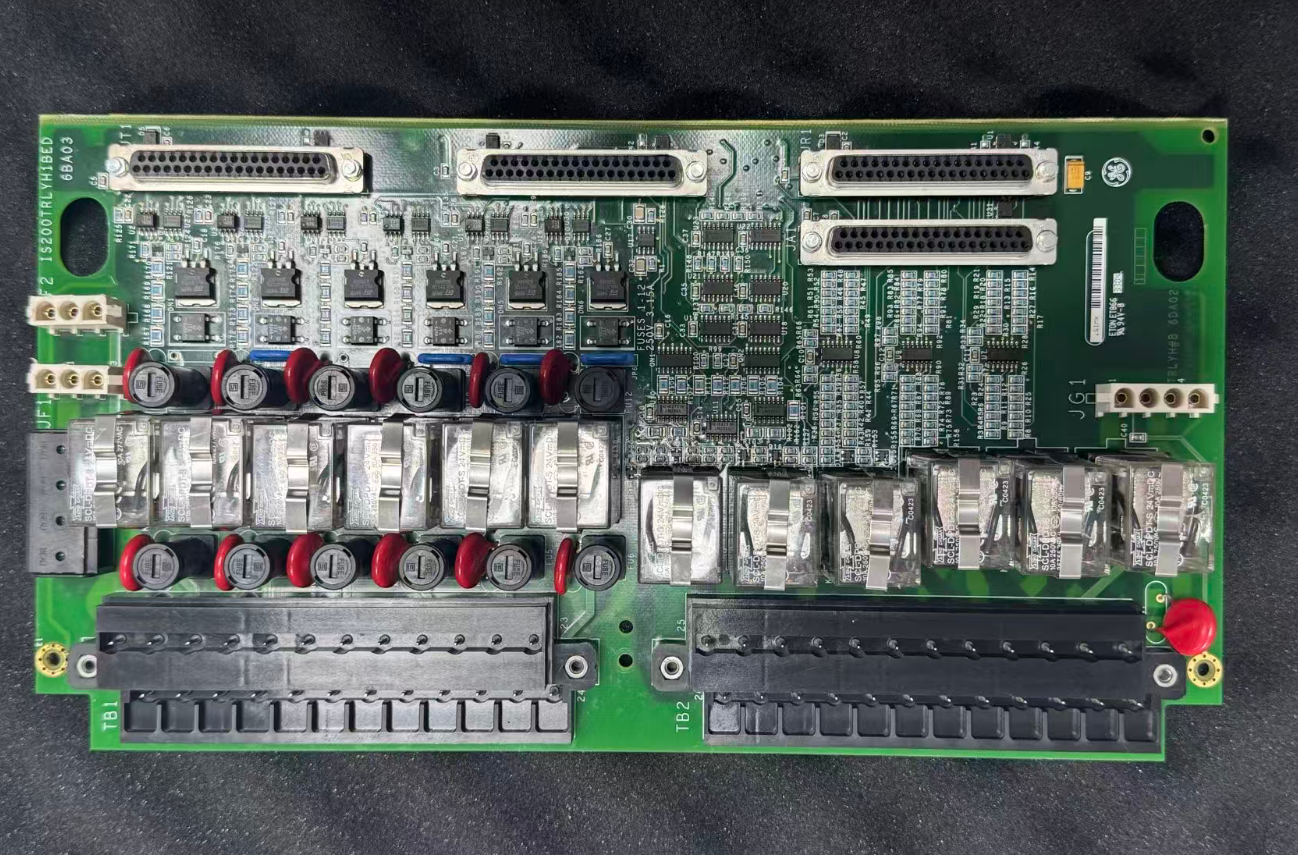

IS200TRLYH1B GE Mark VI
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS200TRLYH1B |
| سند | GE Mark VI.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $1900 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200TRLYH1B |
|---|---|---|---|
| کاتالوگ | مارک ششم | قیمت فروش | 1900 دلار |
| وضعیت | موجود است | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | پیکربندی اضافی TMR برد TRLY,رله های پلاگین برد ترمینال خروجی رله,MOV Surge Suppression Protection IS200TRLYH1B |
||
توضیحات محصول
IS200TRLYH1B GE Mark VI
مرور کلی محصول
The IS200TRLYH1B یک برد ترمینال خروجی رله (TRLY) است که به عنوان رابط فیزیکی برای توابع کنترل کمکی و خروجی تریپ در سیستم عمل می کند.
این برد در هسته تریپ (
این برد از پیکربندی های سیمپلکس و سه گانه افزونه (TMR) پشتیبانی می کند. در حالت TMR، هر یک از سه هسته (R، S و T) مجهز به یک برد TRLY مستقل است؛ یک مکانیزم رای گیری سخت افزاری 2 از 3 اطمینان حاصل می کند که خرابی در هر هسته یا کابل منفرد باعث اختلال در عملکرد تجهیزات کمکی نخواهد شد.
جزئیات محصول
| نام تجاری | جنرال الکتریک |
|---|---|
| مدل | IS200TRLYH1B |
| کاتالوگ | Mark VI |
| وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16 سانتی متر × 16 سانتی متر × 12 سانتی متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود در انبار |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 1900 دلار |
| گارانتی | 12 ماه |
| زمان تحویل (تحویل) | 3-5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
ویژگی های کلیدی
- بازخورد درایو کویل رای گیری: جریان کویل را در زمان واقعی نظارت می کند تا خرابی های خاموش را به سرعت تشخیص دهد.
- رله های پلاگین: رله های منفرد را می توان به سرعت تعویض کرد و زمان تعمیر را کاهش داد.
- جداسازی فیزیکی مسیر TMR: R/S/T روی بردهای جداگانه قرار گرفته اند؛ خرابی یک هسته بر مکانیزم رای گیری "دو از سه" تأثیر نمی گذارد.
- محافظت از سرکوب موج MOV: نوسانات ولتاژ تولید شده توسط بارهای القایی سوئیچینگ را جذب می کند.
- بلوک ترمینال مانع قابل جابجایی: کل بلوک ترمینال را می توان به صورت یک واحد وصل یا جدا کرد؛ تعویض بلوک نیازی به جدا کردن سیم های منفرد ندارد.
- نظارت بر وضعیت تماس در زمان واقعی: بلافاصله هنگام عدم تطابق فرمان با وضعیت تماس، هشدار را فعال می کند.
توصیه های کارشناسان
در زنجیره حفاظت تریپ سیستم Mark V، DS200TCTGG1A به تنهایی عمل نمی کند. این معمولاً با بردهای زیر برای تشکیل یک سیستم حفاظت و اجرای کامل کار می کند:
- برد DS200TCQA: سیگنال های تریپ PTR و دستورات همگام سازی را فراهم می کند؛ به عنوان منبع سیگنال بالادستی برای TCTG عمل می کند.
- برد DS200TCEA: رله های تریپ اضطراری (ETR) را مدیریت می کند و منطق اقدام اضطراری در سطح هسته را پردازش می کند.
- بردهای ترمینال تریپ سری DS200TBRG: سیگنال های درایو را از برد TCTG دریافت می کنند، با رله های تریپ خارجی با توان بالا رابط می شوند و اقدامات نهایی خاموش کردن سوخت/بخار را اجرا می کنند.
- برد DS200PTBA: سیگنال های باس بار و ژنراتور را فراهم می کند و در کسب سیگنال برای رله های همگام سازی شرکت می کند.
مقایسه مدل های مشابه
| IS200TRLYH1A | IS200TRLYH1C | IS200TRLYH1D |
|---|---|---|
| H1A یک نسخه اولیه از پلتفرم TRLY است و از نظر پیکربندی رله و توابع تشخیصی با H1B متفاوت است. H1B دارای تشخیص بازخورد درایو کویل بهبود یافته و پوشش مطابق است که منجر به قابلیت اطمینان بیشتر می شود. استفاده از H1A به عنوان جایگزین مستقیم برای H1B توصیه نمی شود. | H1C از طیف وسیع تری از ولتاژهای درایو کویل پشتیبانی می کند - 24/125/250 ولت DC و 115/230 ولت AC - و ولتاژ کلمپینگ MOV را از 1.0 کیلو ولت در H1B به 1.1 کیلو ولت افزایش می دهد و مقاومت بیشتری در برابر نوسانات ولتاژ ناشی از نوسانات شبکه برق و سوئیچینگ تجهیزات ایجاد می کند. | بر اساس H1B، H1D محدوده ولتاژ پشتیبانی شده را تا 250 ولت DC و 230 ولت AC گسترش می دهد و آن را برای پروژه ها در مناطقی مانند اروپا که از 230 ولت AC به عنوان منبع تغذیه استاندارد در محل استفاده می کنند، مناسب می کند. پس از اتخاذ H1D، یک نیروگاه زغال سنگی در هند در طول یک دوره عملیاتی سه ساله، صفر خرابی رله را به دست آورد، در حالی که قبلاً هنگام استفاده از H1B سالانه 2-3 خرابی را تجربه کرده بود. |
نمونه موردی
یک پروژه تولید برق با حرارت اتلافی در یک کارخانه سیمان از IS200TRLYH1B برای راه اندازی شیرهای حذف خاکستر دیگ بخار، کنتاکتورهای فن خنک کننده و چراغ های نشانگر هشدار استفاده می کند. ایزولاسیون بالا و قابلیت های خروجی توان بالای برد، عملکرد طولانی مدت و پایدار را در محیط پر گرد و غبار و لرزان کارخانه سیمان تضمین می کند؛ از زمان راه اندازی سیستم، هیچ گونه خرابی ناشی از خرابی برد رله رخ نداده است.
سوالات متداول
آیا این برد از تعویض در حین کار پشتیبانی می کند؟
خیر. برای حفظ یکپارچگی رله و جلوگیری از انتقال خروجی ناخواسته، سیستم باید قبل از برداشتن یا قرار دادن برد خاموش شود.
محدوده دمای عملیاتی برد چقدر است؟
محدوده دمای عملیاتی 0 درجه سانتیگراد تا +60 درجه سانتیگراد است.
دوره گارانتی این ماژول چقدر است؟
معمولاً دوره گارانتی محصولات اصلی 12 ماه است.
