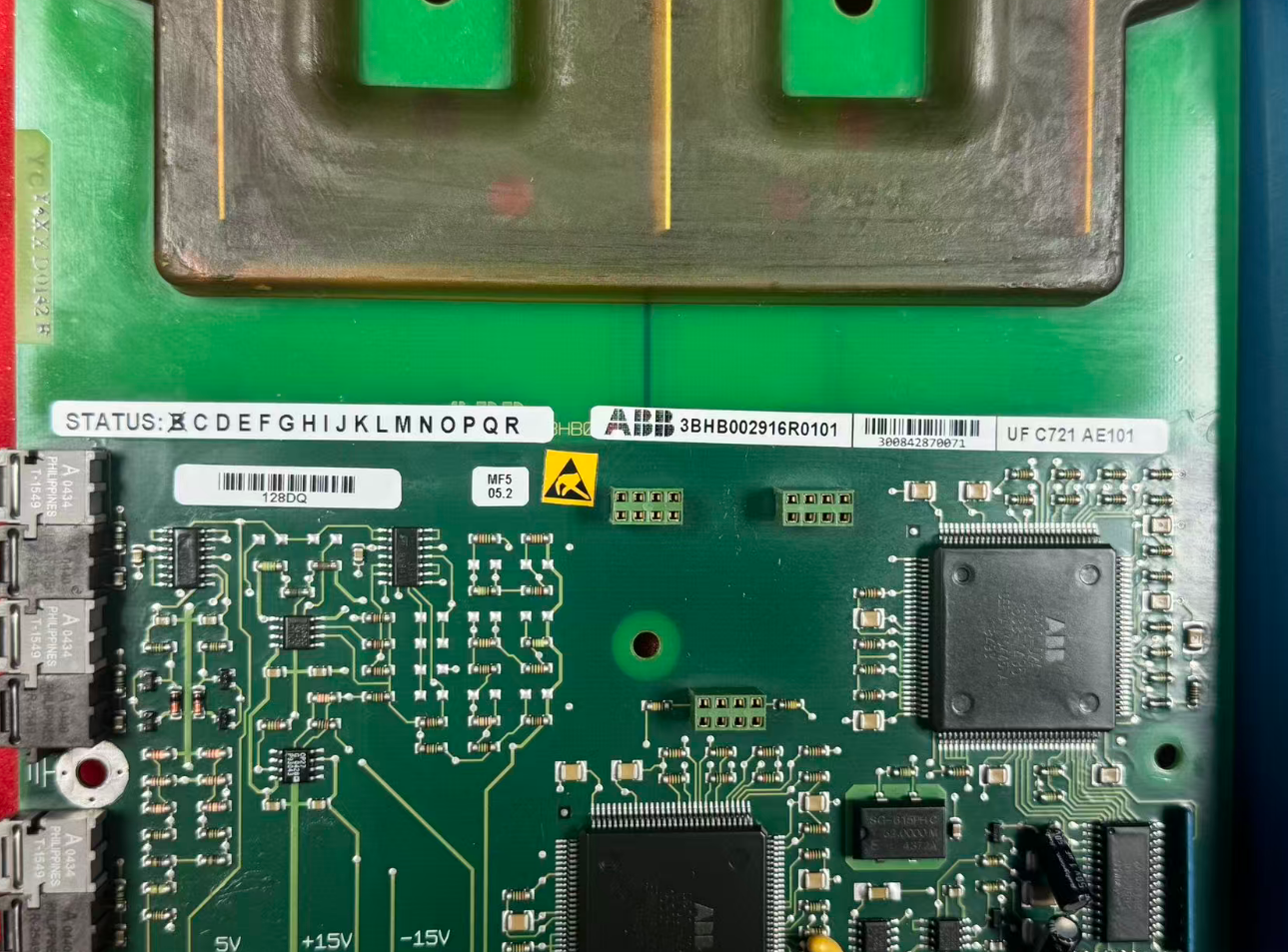

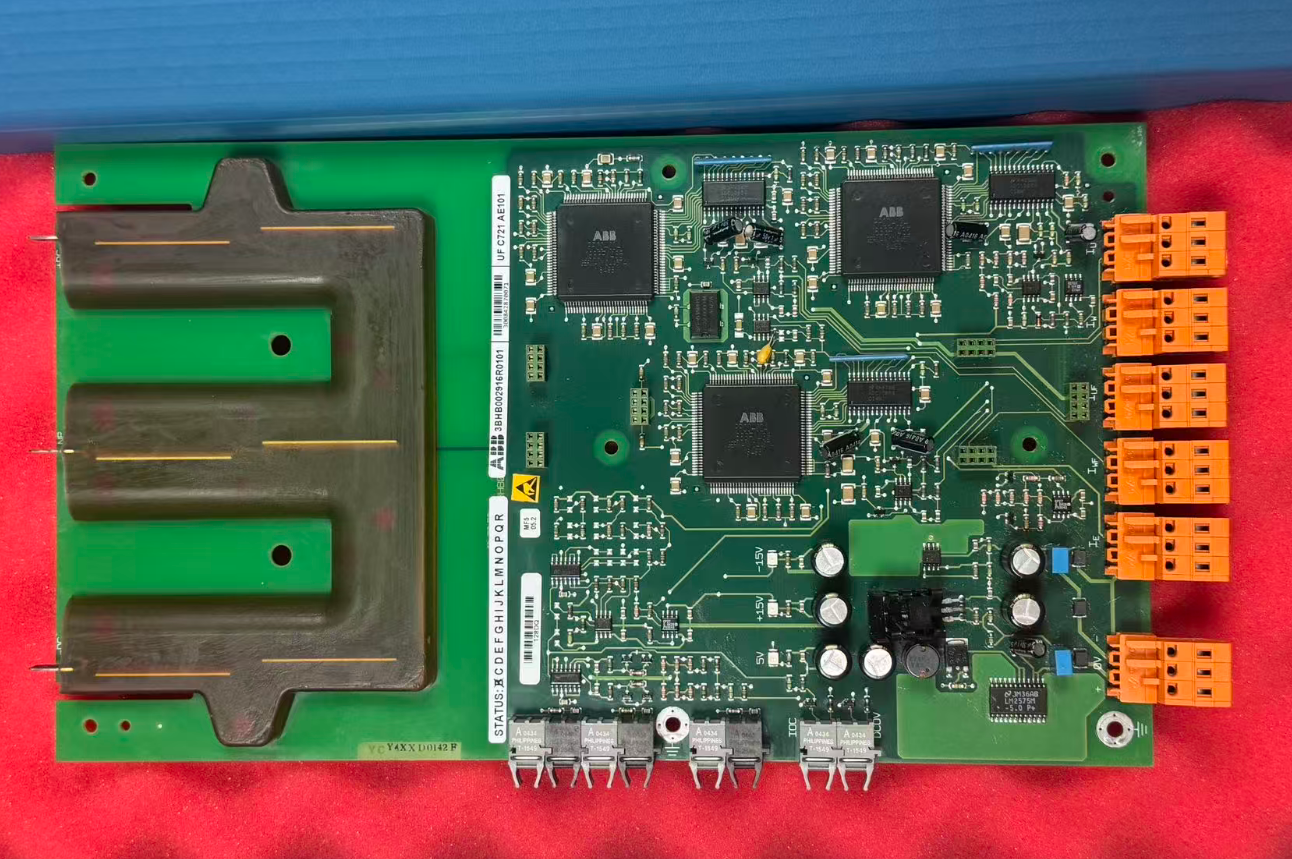

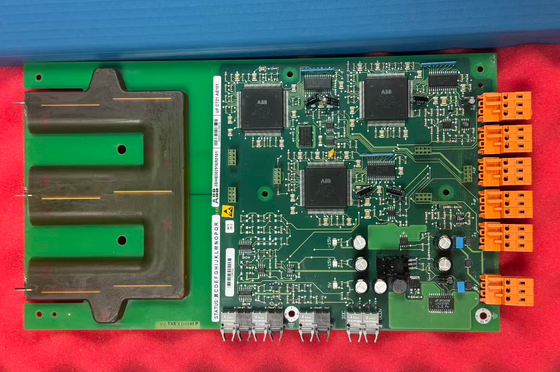

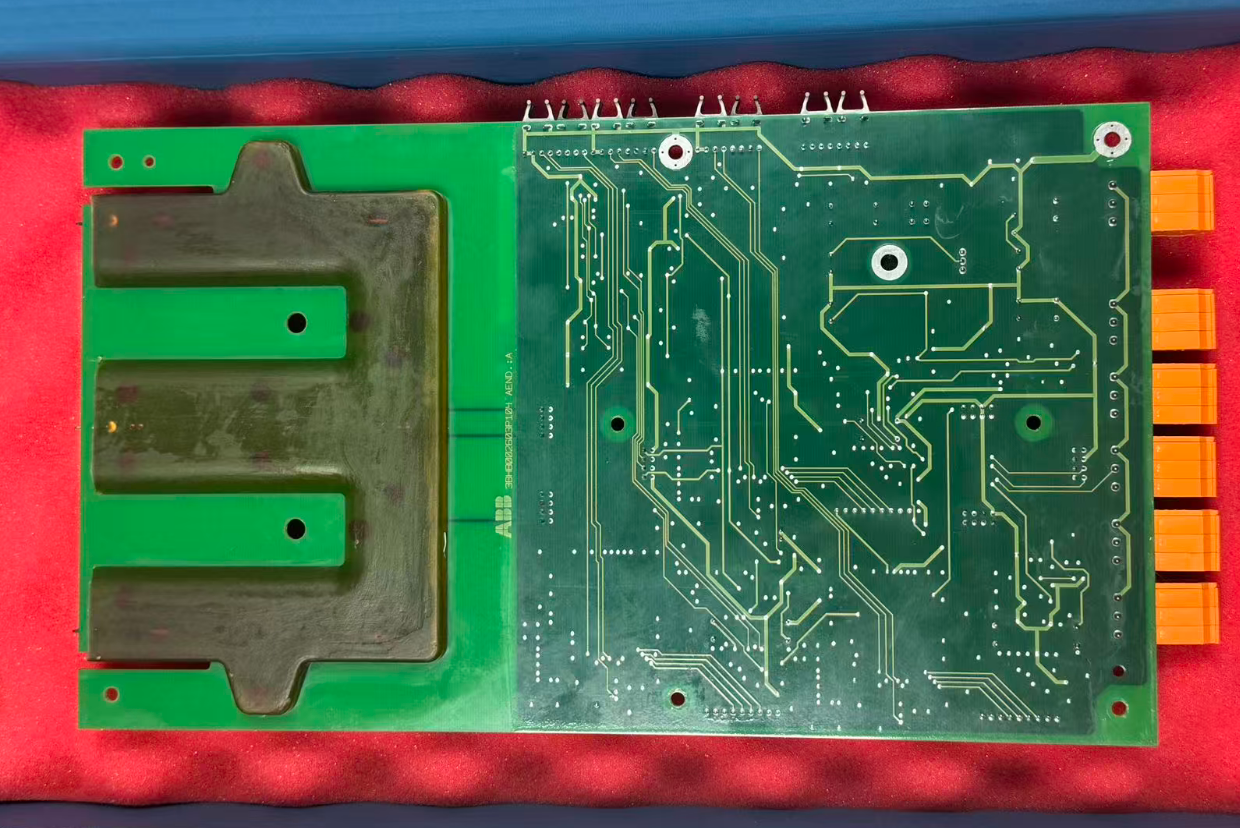

UFC721AE101 3BHB002916R0101 ABB

The UFC721AE101 3BHB002916R0101 is the main CPU module for the AC 800M Programmable Automation Controller (PAC) platform and serves as the core processing unit within the System 800xA Distributed Control System (DCS).

آن به عنوان "مغز" قفسه کنترل عمل می کند، مسئول اجرای عملیات منطقی اتوماسیون فرآیند، برنامه ریزی I / O، مدیریت ارتباطات و الگوریتم های کنترل پیشرفته است.همچنین از 1۱- پیکربندی افزوده در حالت آماده، که یک موتور کنترل بسیار قابل اعتماد را برای صنایع فرآیند مستمر فراهم می کند.

به عنوان ماژول اصلی پردازنده ی سیستم عامل، UFC721AE101 از معماری 32 بیتی RISC استفاده می کند.اطمینان از چرخه های اسکن در سطح میکروسکنید در حالی که از خطرات عدم قطعیت مرتبط با طرح های پیچیده چند هسته ای جلوگیری می شود.

The dual 10/100 Mbps Ethernet ports are not only used for HMI communication and engineering station connections but also support hardware-level synchronous redundancy—when the primary and backup CPUs exchange states via a dedicated synchronization cable، زمان تغییر کمتر از ۱۰ میلی ثانیه است، که تضمین می کند حلقه های بحرانی بدون اختلال باقی بمانند.

• زمان چرخه تک کار را می توان با ثبات بین 10 تا 50 ms کنترل کرد و نیازهای فرآیندهای سریع مانند کنترل احتراق دیگ و تنظیم سطح آب درام بخار را برآورده می کند.
• پشتیبانی از 1: 1 افزایشی آماده در حال آماده سازی؛ پردازنده های اصلی و آماده در حال آماده سازی آدرس IP مشابه را به اشتراک می گذارند،اطمینان از اینکه مشتریان OPC از انتقال اطلاعات آگاه نیستند و تضمین تداوم جریان داده های SCADA.
• تمام پورت های ارتباطی دارای 500 Vrms جداسازی الکتریکی هستند،محافظت موثر در برابر تداخل تفاوت پتانسیل زمین ناشی از درایوهای فرکانس متغیر و چرخه های شروع / توقف موتورهای بزرگ.
• از رابط های ارتباطی مانند CI854A (PROFIBUS DP) و IMRIO02 (PROFINET) پشتیبانی می کند و قابلیت های قدرتمند گسترش I / O از راه دور را ارائه می دهد.
• محدوده دمای کار: 0°C تا +60°C
• محدوده دمای ذخیره سازی: -40°C تا +85°C

در سیستم AC 800M، UFC721AE101 نیاز به یک شاسی اضافی و یک CPU اضافی برای دستیابی به حداکثر عملکرد دارد. گزینه های پیکربندی معمول به شرح زیر است:

در سیستم خاموشی اضطراری (ESD) یک کرکر در یک کارخانه پتروشیمی، UFC721AE101 یک زمان پاسخ سریع 0.5 ms برای فشار کوره بیش از حد را به دست آورد.در کنار کنترل کننده PPC902AE101 و ماژول ارتباطی CI845 سیستم AC800M، یک سیستم کنترل ایمنی جامع را ایجاد کرد که کل فرآیند را از سنسورها تا محرک ها پوشش می دهد.

• وظایف اصلی UFC721AE101 چیست؟
  به عنوان ماژول اصلی پردازنده DCS ABB، مسئول جمع آوری داده ها، اجرای منطق و مدیریت ارتباطات است.و به عنوان موتور کنترل اصلی برای بستر AC 800M / System 800xA عمل می کند.
• آیا UFC721AE101 از یک پیکربندی اضافی پشتیبانی می کند؟
  بله. باید با CPU UFC721BE101 در حالت آماده سازی جفت شود تا به یک به یک افزونه در حالت آماده سازی گرم برسد. هنگامی که به تنهایی استفاده می شود، در حالت مستقل کار می کند.
• محدوده دمای کار برای این ماژول چیست؟
  محدوده دمای عملیاتی 0°C تا +60°C و محدوده دمای ذخیره سازی -40°C تا +85°C است.
