DS200TCEBG1B GE Mark V Protective Termination Expander Board
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | DS200TCEBG1B |
| سند | GE Mark VI.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $2200 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | DS200TCEBG1B |
|---|---|---|---|
| کاتالوگ | مارک V | قیمت فروش | 2200 دلار |
| وضعیت | موجود است | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | تابلوی گسترش دهنده خاتمه حفاظتی جداسازی سیگنال,عملکردهای حفاظتی چندگانه برد GE Mark V,سازگاری عمیق DS200TCEBG1B |
||
توضیحات محصول
DS200TCEBG1B GE Mark V
مرور کلی محصول
DS200TCEBG1B یک برد توسعه ترمینال حفاظتی است که متعلق به سری DS200 است و عمدتاً در ناحیه هسته حفاظتی P1 سیستم Mark V مستقر می‌شود. این برد به عنوان هاب مرکزی برای رابط سیگنال و شرطی‌سازی در سیستم عمل می‌کند.
این برد مسئول مقیاس‌بندی و شرطی‌سازی سیگنال‌های PT (ترانسفورماتور پتانسیل) و CT (ترانسفورماتور جریان) از ژنراتورهای میدانی، ولتاژهای شینه و جریان‌های خطی، و انتقال سیگنال‌های پردازش شده به برد TCCB برای استفاده است. در عین حال، این برد با برد حفاظتی اضافه سرعت TCEA، ماژول تریپ TC2000 و بلوک‌های ترمینال برای تشکیل یک زنجیره حفاظتی کامل همکاری می‌کند.

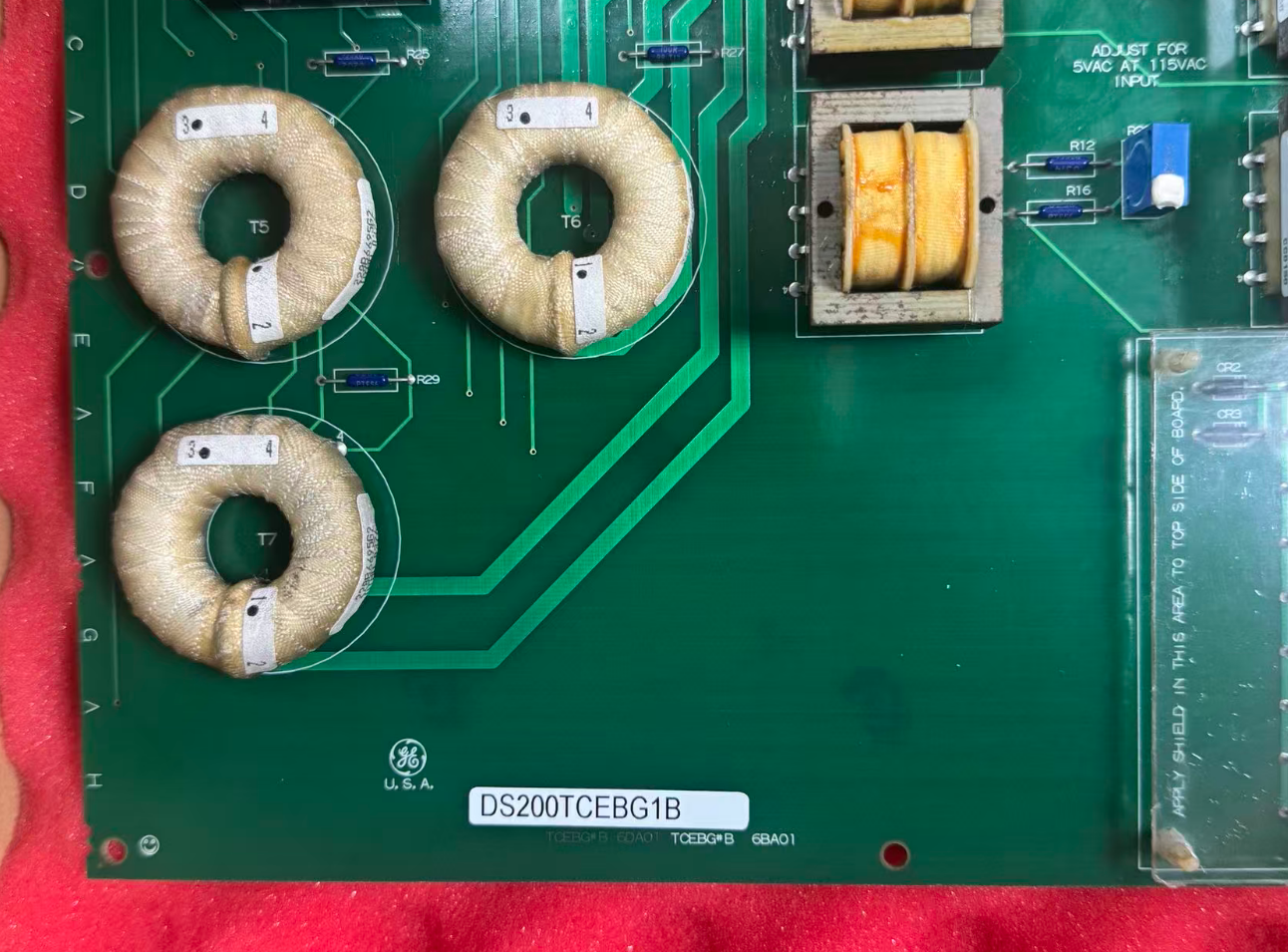

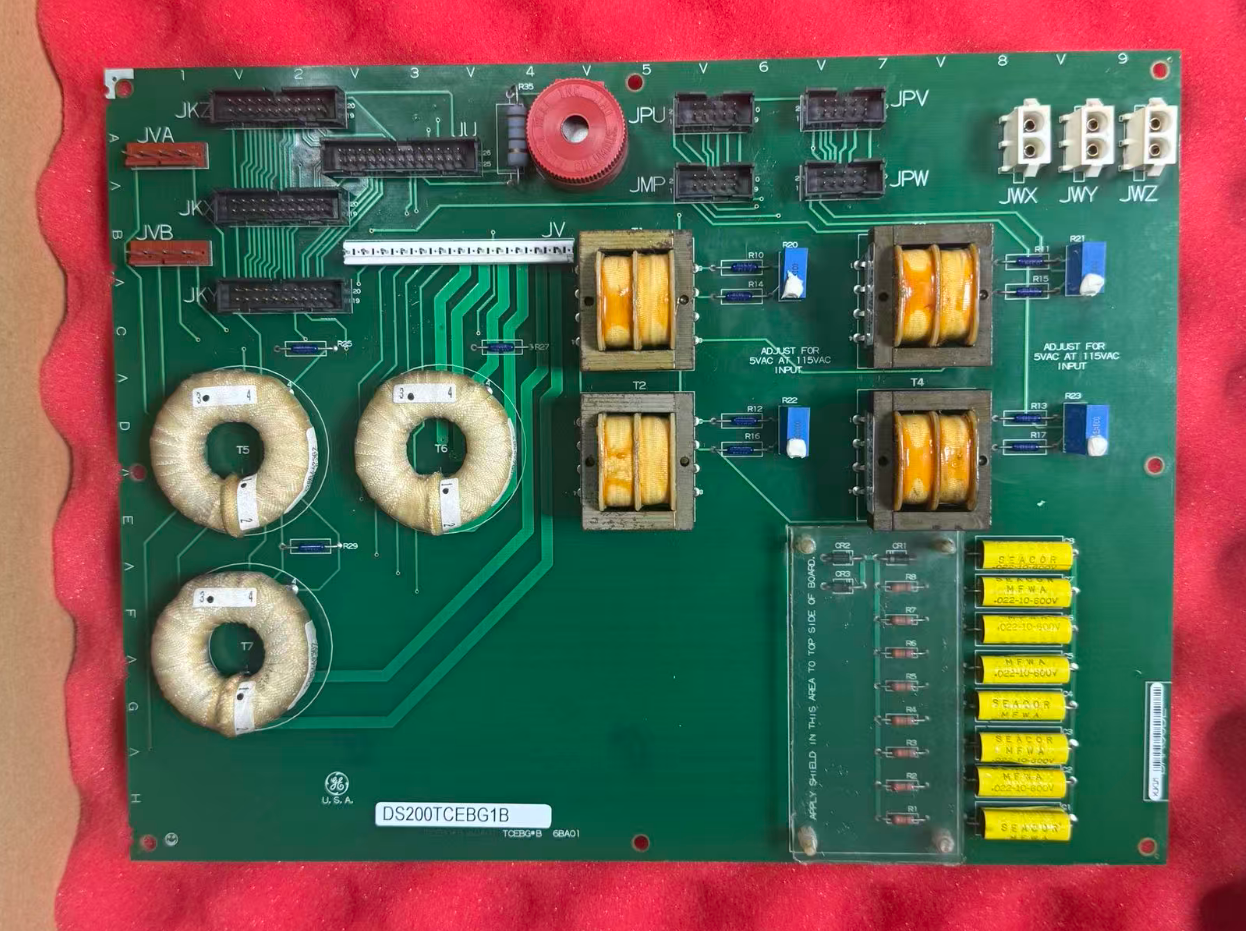

از نظر ظاهر و چیدمان سخت‌افزاری، این برد مجهز به 3 کانکتور بای (برای منبع تغذیه و باس سیستم)، 4 ترانسفورماتور سیگنال (به عنوان کانال‌های ایزولاسیون)، 1 کانکتور 26 پین (عمدتاً برای دریافت سیگنال‌های هسته)، 4 کانکتور 10 پین و 3 کانکتور 20 پین (برای اتصال ترمینال‌های I/O) است.
ویژگی‌های کلیدی
- قابلیت‌های ایزولاسیون سیگنال و توسعه حفاظت: چهار ترانسفورماتور سیگنال داخلی، ایزولاسیون الکتریکی را فراهم می‌کنند، گذراهای میدانی را سرکوب می‌کنند و سیگنال‌های تمیز را به کنترل‌کننده اصلی می‌رسانند.
- توابع حفاظتی متعدد: ایزولاسیون سیگنال داخلی، تبدیل سطح، توسعه مدار حفاظت و ترمینال‌های سیم‌کشی سخت با سیستم Mark V برای پیاده‌سازی حفاظت اضافه سرعت و منطق تریپ همکاری می‌کنند.
- قابلیت‌های تشخیصی محدود روی برد: قابلیت‌های خودتشخیصی محدود هستند؛ با این حال، گزارش‌های هشدار، خطا و تریپ را می‌توان با استفاده از ابزار تشخیص درایو تولید کرد و از طریق پورت سریال برای تجزیه و تحلیل آپلود کرد.
- سازگاری عمیق با سیستم Mark V: تطابق سیگنال برای سیستم حفاظتی P1 Mark V سفارشی شده است، با شکل‌دهی پالس بهینه و تبدیل سطح، که سازگاری با طیف کامل ماژول‌های TCEA/TC2000 را تضمین می‌کند.
مشخصات محصول
| نام تجاری | جنرال الکتریک |
| مدل | DS200TCEBG1B |
| کاتالوگ | Mark V |
| وزن ناخالص/وزن حمل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته‌بندی | 16 سانتی‌متر × 16 سانتی‌متر × 12 سانتی‌متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود در انبار |
| بندر حمل و نقل | شیامن |
| پرداخت | T/T |
| قیمت فروش | 2200 دلار |
| گارانتی | 12 ماه |
| زمان تحویل | 3-5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
مقایسه مدل‌های مشابه
DS200TCEAG1B:هر دو برد در سری Mark V هستند، اما اهداف عملکردی متفاوتی دارند. DS200TCEBG1B بر توسعه ترمینال حفاظت و شرطی‌سازی سیگنال تمرکز دارد، در حالی که بردهای سری TCEA وظایف پردازش هسته برای حفاظت اضافه سرعت را بر عهده دارند؛ این دو مکمل یکدیگر هستند.
DS200SHVMG1A:همچنین یک برد نظارت و حفاظت ولتاژ بالا در سری Mark V است، اما عمدتاً برای کاربردهای رابط ولتاژ بالای SCR طراحی شده است و با تمرکز DS200TCEBG1B بر توسعه ترمینال حفاظت متفاوت است.
پیکربندی سیستم
| برد حفاظت اضافه سرعت TCEA | این برد مستقیماً با برد حفاظت اضافه سرعت TCEA همکاری می‌کند تا پیوند حفاظتی هسته منطقه حفاظت P1 را تشکیل دهد. این برد وظیفه شرطی‌سازی و ایزولاسیون سیگنال را بر عهده دارد، در حالی که TCEA وظیفه تشخیص اضافه سرعت و اجرای منطق تریپ را بر عهده دارد. |
| ماژول تریپ TC2000 | با ماژول تریپ TC2000 همکاری می‌کند تا انتقال و اجرای سیگنال‌های تریپ را از طریق سیم‌کشی سخت فعال کند. |
| برد ترمینال PTBA | سیگنال‌های PT/CT که توسط کارت مقیاس‌بندی شده‌اند، در نهایت به برد ترمینال PTBA هدایت می‌شوند و اتصال فیزیکی بین سیگنال‌ها و دستگاه‌های میدانی را تکمیل می‌کنند. |
نکات کلیدی برای پیکربندی رک توسعه
- کارت باید در اسلات 1 رک توسعه نصب شود.
- از اتصال آبشاری تا 7 رک توسعه پشتیبانی می‌کند، با حداکثر طول کابل 50 فوت (15 متر).
- پیکربندی سوئیچ DIP مورد نیاز نیست؛ پیکربندی کاملاً مبتنی بر نرم‌افزار است. پس از تعویض، حتماً پیکربندی توپولوژی رک را در نرم‌افزار برنامه‌نویسی تأیید کنید.
- از تابع "نگه داشتن آخرین وضعیت" پشتیبانی می‌کند، که وضعیت ماژول خروجی را هنگام قطع ارتباط با CPU قفل می‌کند و از حرکت ناخواسته عملگر جلوگیری می‌کند.
توصیه‌های اتصال میدانی:تمام اتصالات میدانی باید از کابل‌های شیلددار استفاده کنند و هر کانال ورودی دارای حفاظت کلمپ ولتاژ بالا 30 ولت است.
مثال موردی
سیستم Mark V یک توربین گازی 9E در یک نیروگاه خاص از DS200TCEBG1B در ناحیه هسته حفاظتی P1 برای ایزوله کردن و مقیاس‌بندی سیگنال‌های PT/CT استفاده می‌کند. این برد با همکاری برد اضافه سرعت TCEA و ماژول تریپ TC2000، عملکرد حفاظتی قابل اعتماد را در طول فازهای احتراق، گرم کردن، افزایش سرعت و اتصال به شبکه تضمین می‌کند و در نتیجه تریپ‌های کاذب را کاهش می‌دهد.
سوالات متداول
برد کجا نصب می‌شود؟
این برد در مکان هسته P1 2 کابینه کنترل Mark V نصب می‌شود و باید در اسلات 1 رک توسعه نصب شود.
این برد در مکان هسته P1 2 کابینه کنترل Mark V نصب می‌شود و باید در اسلات 1 رک توسعه نصب شود.
محدوده دمای عملیاتی برد چقدر است؟
محدوده دمای عملیاتی عادی -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد است و محدوده دمای ذخیره‌سازی -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد است.
محدوده دمای عملیاتی عادی -20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد است و محدوده دمای ذخیره‌سازی -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد است.
دوره گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
