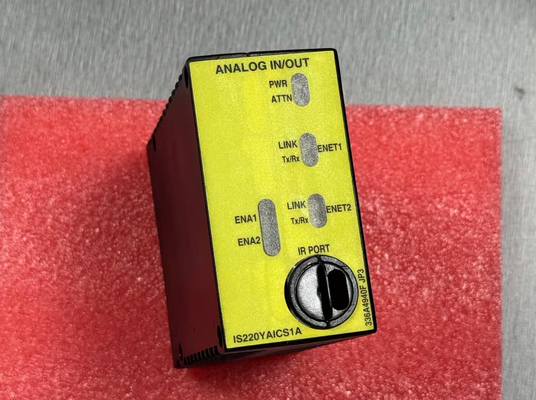

IS220YAICS1A GE Mark VIe
| Place of Origin | USA |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| Model Number | IS220YAICS1A |
| سند | GE-Mark-VIe-VIeS.pdf |
| Minimum Order Quantity | 1 pc |
| قیمت | $4000 |
| Packaging Details | Original box packaging |
| Delivery Time | 5-7 days |
| Payment Terms | T/T |
| Supply Ability | 1-99 pcs / 3-5 days |
جزئیات محصول
| شماره ماژول | IS220YAICS1A | نام تجاری | جنرال الکتریک |
|---|---|---|---|
| کاتالوگ | مارک وی | قیمت فروش | 4000 دلار |
| وضعیت | موجود است | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | گواهینامه ایمنی SIL 3 ماژول GE Mark VIe,ماژول ورودی ADC 16 بیتی IS220YAICS1A,ماژول ورودی/خروجی آنالوگ قابلیت Hot-swap |
||
توضیحات محصول
IS220YAICS1A GE Mark VIe
معرفی محصول
ماژول IS220YAICS1A به عنوان رابط الکتریکی بین شبکه اترنت I/O و برد ترمینال آنالوگ عمل می‌کند و تبدیل دوطرفه سیگنال‌ها را از سنسورهای میدانی و دستورات سیستم کنترل انجام می‌دهد. این ماژول که به طور خاص برای کاربردهای اتوماسیون صنعتی که نیازمند پردازش سیگنال آنالوگ با یکپارچگی بالا و گواهینامه سطح یکپارچگی ایمنی (SIL) هستند، طراحی شده است، به طور گسترده در زمینه‌های حیاتی ایمنی مانند توربین‌های گازی، توربین‌های بخار، نفت و گاز و صنایع فرآیندی مورد استفاده قرار می‌گیرد.
این ماژول بر روی یک برد ترمینال آنالوگ سازگار (مانند سری TBAIH1C یا STAI) نصب می‌شود. این ماژول سیگنال‌های آنالوگ را از فرستنده‌های میدانی دیجیتالی کرده و به کنترلر منتقل می‌کند، در حالی که همزمان دستورات کنترل دیجیتال را به جریان‌های خروجی آنالوگ برای راه‌اندازی عملگرهای میدانی تبدیل می‌کند.
این ماژول از معماری دو هسته‌ای استفاده می‌کند که شامل یک برد پردازنده عمومی و یک برد اکتساب اختصاصی است. سیگنال‌های ورودی ابتدا از یک فیلتر پایین‌گذر پسیو با فرکانس قطع 75.15 هرتز عبور می‌کنند تا نویز کاهش یابد و سپس با دقت بالا از طریق یک مبدل آنالوگ به دیجیتال (ADC) 16 بیتی همراه با یک مالتی‌پلکسر آنالوگ و مدارهای انتخاب بهره/مقیاس چند مرحله‌ای دیجیتالی می‌شوند.
ویژگی‌های کلیدی
- گواهینامه ایمنی SIL 3: ارزیابی IEC 61508 توسط exida را با موفقیت گذرانده و در پیکربندی HFT=1 (افزونگی سه‌گانه) به SIL 3 دست یافته است.
- پردازش سیگنال با دقت بالا: مجهز به مبدل ورودی ADC 16 بیتی و مبدل خروجی 14 بیتی، با دقت ورودی ±0.1% از مقیاس کامل.
- پیکربندی چند کاناله انعطاف‌پذیر: پشتیبانی از 10 ورودی آنالوگ (±5 ولت، ±10 ولت، 4-20 میلی‌آمپر) و 2 خروجی آنالوگ (0-20 میلی‌آمپر)؛ 8 ورودی اول را می‌توان به طور انعطاف‌پذیر برای حالت‌های ورودی ولتاژ ±5 ولت یا ±10 ولت پیکربندی کرد.
- پشتیبانی از معماری افزونه: پشتیبانی از پیکربندی‌های افزونه ساده و TMR سه‌گانه با قابلیت Failover خودکار در صورت بروز خطا.
- قابلیت Hot-swap: پشتیبانی از تعویض در حین کار (Hot-swapping) در حالی که سیستم روشن است؛ تعویض ماژول نیازی به خاموش کردن سیستم ندارد.
- محدوده دمای عملیاتی: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد.
- ولتاژ ایزولاسیون سیگنال: ≥2500 ولت AC.
- مقاومت در برابر نوسان: ±2 کیلو ولت، مناسب برای محیط‌های صنعتی شدید.
مشخصات محصول
| نام تجاری | جنرال الکتریک |
| مدل | IS220YAICS1A |
| کاتالوگ | Mark VIe |
| وزن ناخالص/وزن حمل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته‌بندی | 16 سانتی‌متر × 16 سانتی‌متر × 12 سانتی‌متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود در انبار |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 4000 دلار |
| گارانتی | 12 ماه |
| زمان تحویل | 3-5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
پیکربندی پیشنهادی
برای پروژه‌های جدید سیستم کنترل ایمنی Mark VIeS، پیکربندی زیر را توصیه می‌کنیم:
| کنترلر | IS420UCSBS1A (کنترلر UCSB Mark VleS، 600 مگاهرتز، دارای گواهینامه SIL) |
| ماژول‌های I/O | IS220YAICS1A × N (تعداد بر اساس نیاز کانال تعیین می‌شود) |
| بردهای ترمینال | IS200STAIS2A (پشتیبانی از پیکربندی TMR) |
| ابزارهای نرم‌افزاری | ToolboxST (برای پیکربندی، نظارت و مدیریت سفت‌افزار) |
این پیکربندی در چندین پروژه بزرگ نیروگاه سیکل ترکیبی توربین گازی اعتبارسنجی شده است و قابلیت اطمینان و ایمنی سیستم الزامات طراحی را برآورده می‌کند.
نمونه موردی
در طول نوسازی سیستم کنترل واحدهای کمپرسور گاز طبیعی خود، یک شرکت پتروشیمی خاص از IS220YAICS1A برای جمع‌آوری و تجزیه و تحلیل داده‌های مربوط به فشارهای ورودی و خروجی کمپرسور، دمای متوسط و سیگنال‌های لرزش واحد استفاده کرد.
این ماژول از طریق پروتکل Modbus TCP/IP به طور یکپارچه با سیستم کنترل مرکزی ادغام می‌شود و معماری ارتباطی دوگانه افزونه آن، انتقال داده‌های بدون وقفه را حتی در شرایط عملیاتی شدید تضمین می‌کند. پس از نوسازی، تعداد خاموشی‌های ناخواسته کمپرسور 60 درصد سال به سال کاهش یافت و پایداری عملیاتی تجهیزات به طور قابل توجهی بهبود یافت.
رویه‌های نگهداری معمول
| مصرف برق عادی IS220YAICS1A چقدر است؟ | وضعیت نشانگر LED، وضعیت لینک ارتباطی و گزارش‌های انحراف کانال را نظارت کنید تا روند غیرعادی را به سرعت تشخیص دهید. |
| مصرف برق عادی IS220YAICS1A چقدر است؟ | سوالات متداول |
| مصرف برق عادی IS220YAICS1A چقدر است؟ | در شرایط عملیاتی استاندارد، مصرف برق تقریباً 5.3 وات و حداکثر مصرف برق تقریباً 11.76 وات (جریان 0.49 آمپر) است. |
محدوده دمای عملیاتی این ماژول چقدر است؟
محدوده دمای عملیاتی -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد و محدوده دمای ذخیره‌سازی -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد است که آن را برای محیط‌های صنعتی شدید مناسب می‌سازد.
آیا IS220YAICS1A نوسان کمپرسور را تشخیص می‌دهد؟
خیر، اینطور نیست. این ماژول عملکرد تشخیص نوسان کمپرسور را ندارد؛ تشخیص نوسان نیازمند ماژول نظارت بر لرزش اختصاصی است.
دوره گارانتی این ماژول چقدر است؟
معمولاً دوره گارانتی محصولات اصلی 12 ماه است.

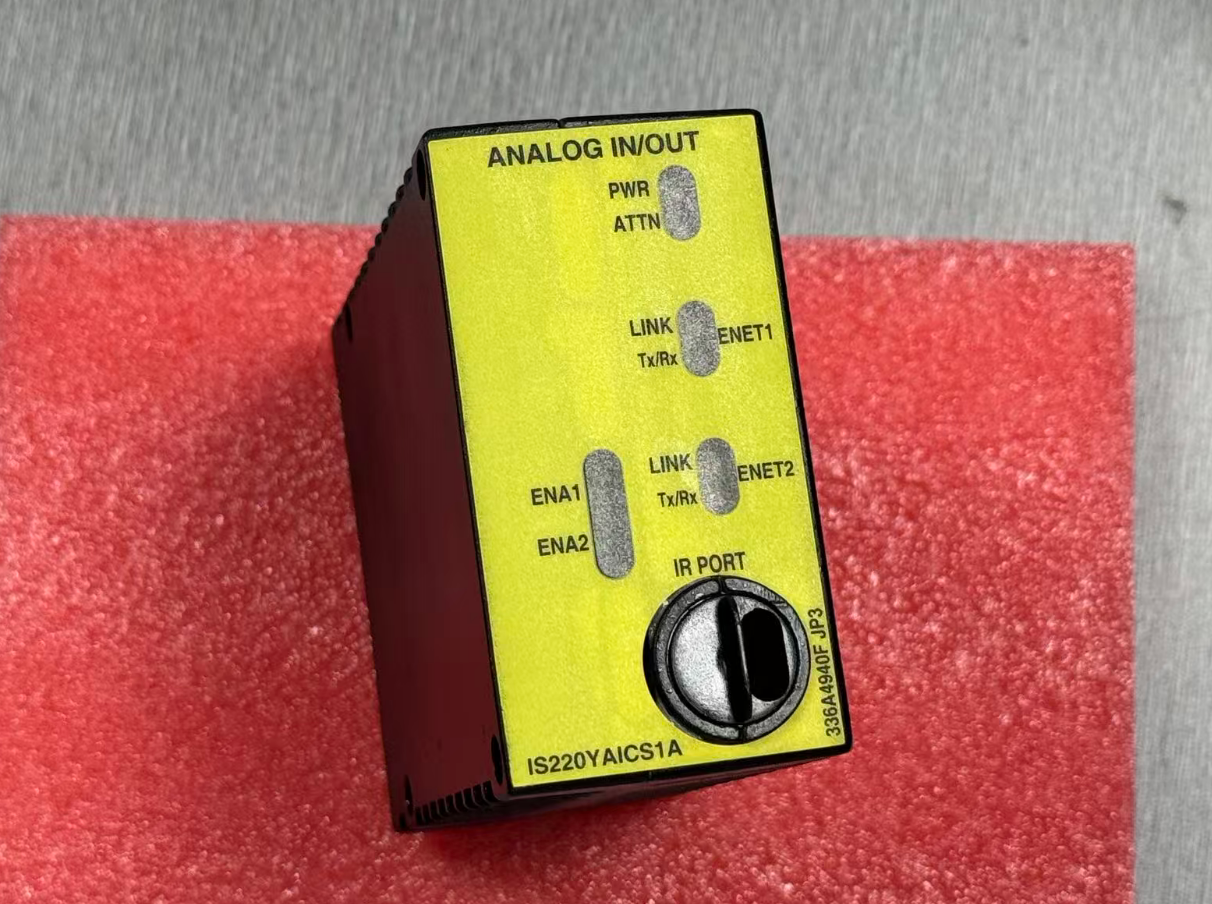

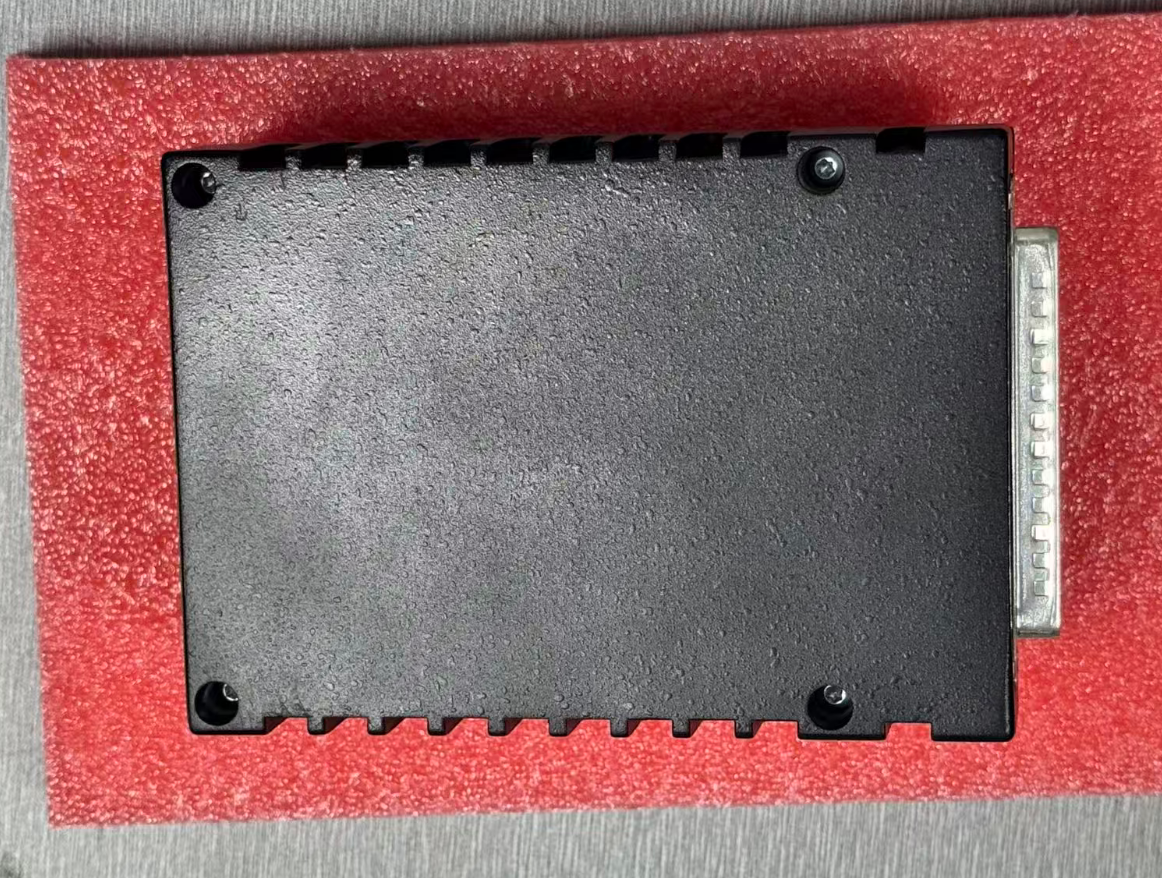

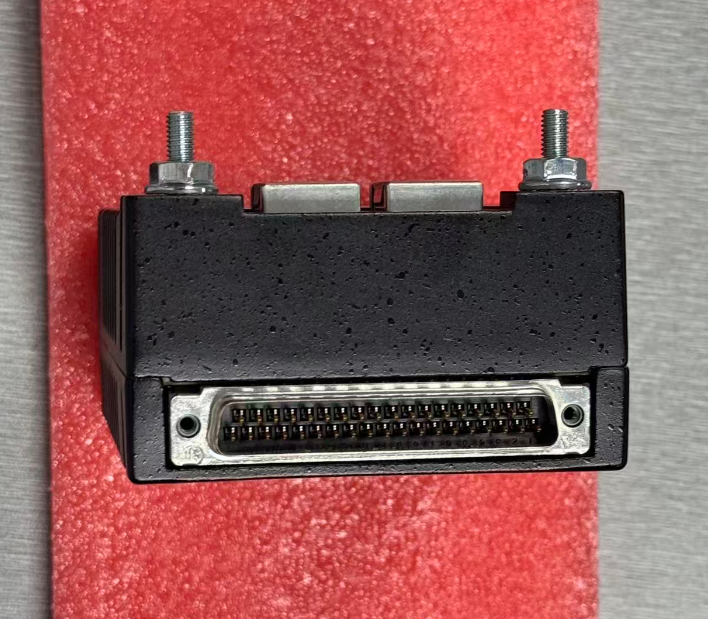

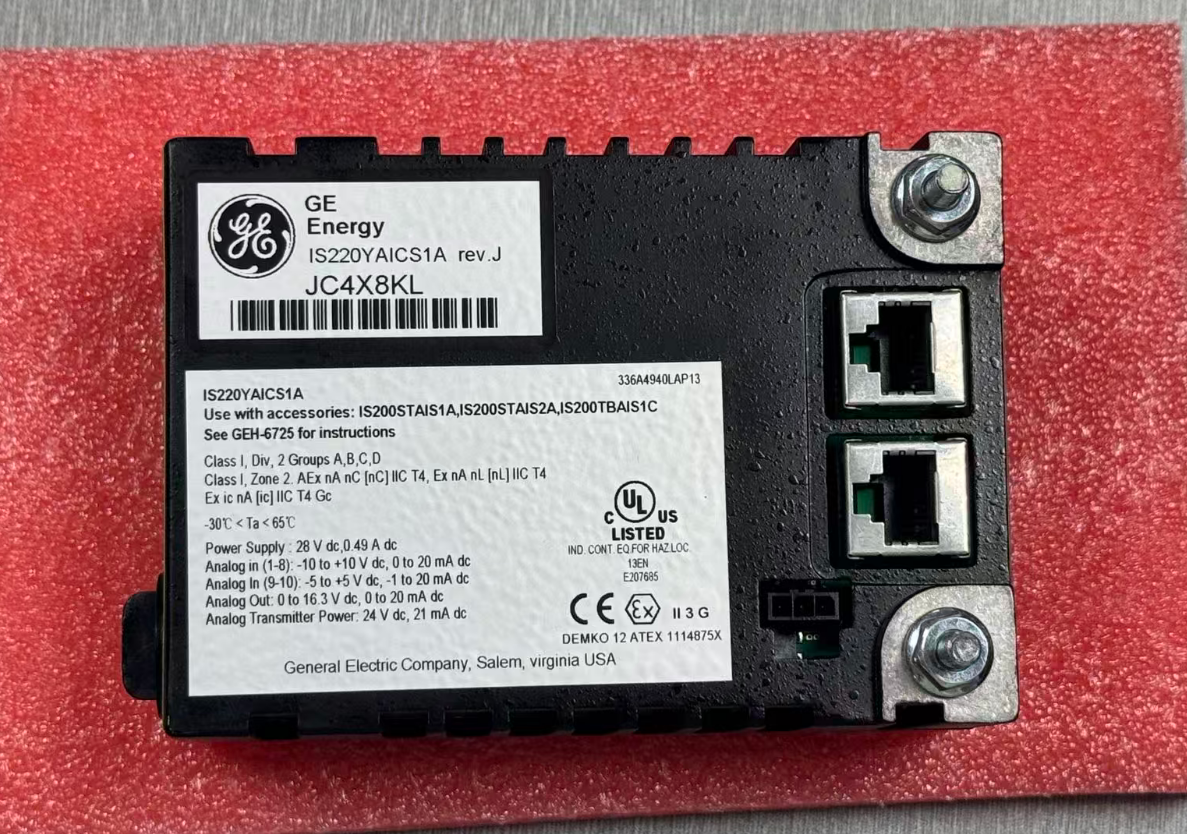

تصاویر محصول
