IS220PTCCH1A GE مارک VIe
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS220PTCCH1A |
| سند | GE-Mark-VIe-VIeS.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $5000 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| شماره ماژول | IS220PTCCH1A | نام تجاری | جنرال الکتریک |
|---|---|---|---|
| کاتالوگ | مارک VI | قیمت فروش | 5000 دلار |
| وضعیت | در انبار | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | ماژول ورودی ترموکوپل مبدل A/D 16 بیتی,ماژول اترنت اضافی دو کاناله GE Mark VIe,ماژول سیگنال دما با تشخیص خودکار سنسور |
||
توضیحات محصول

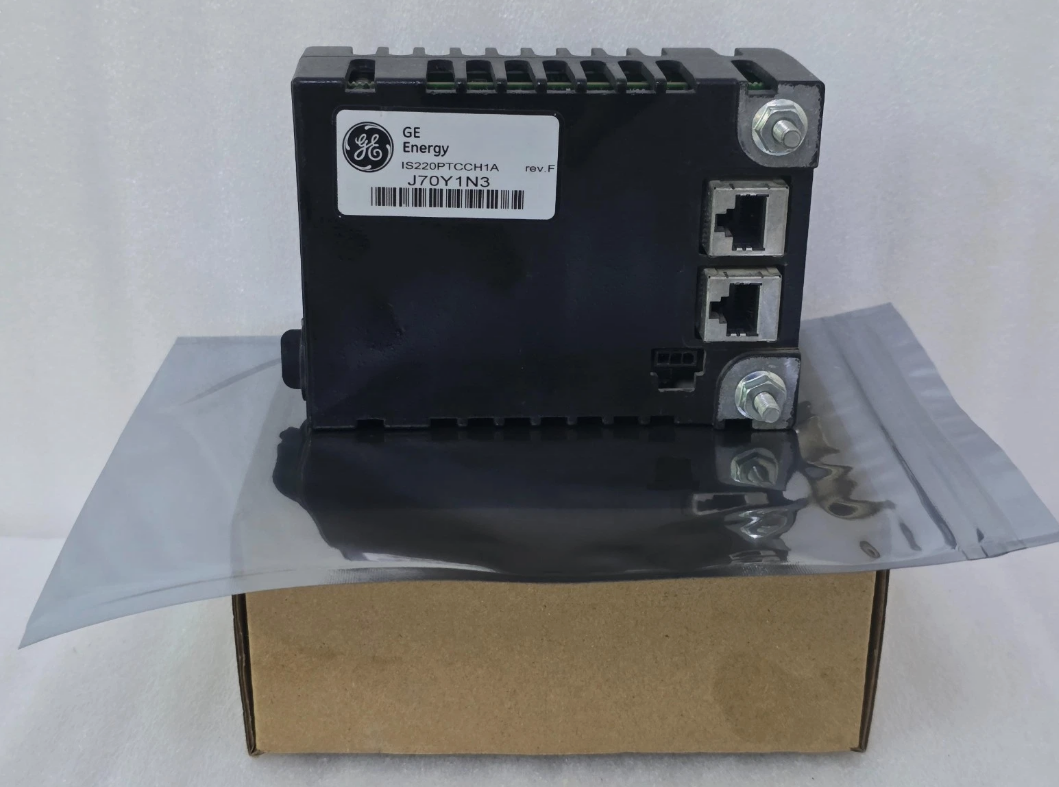

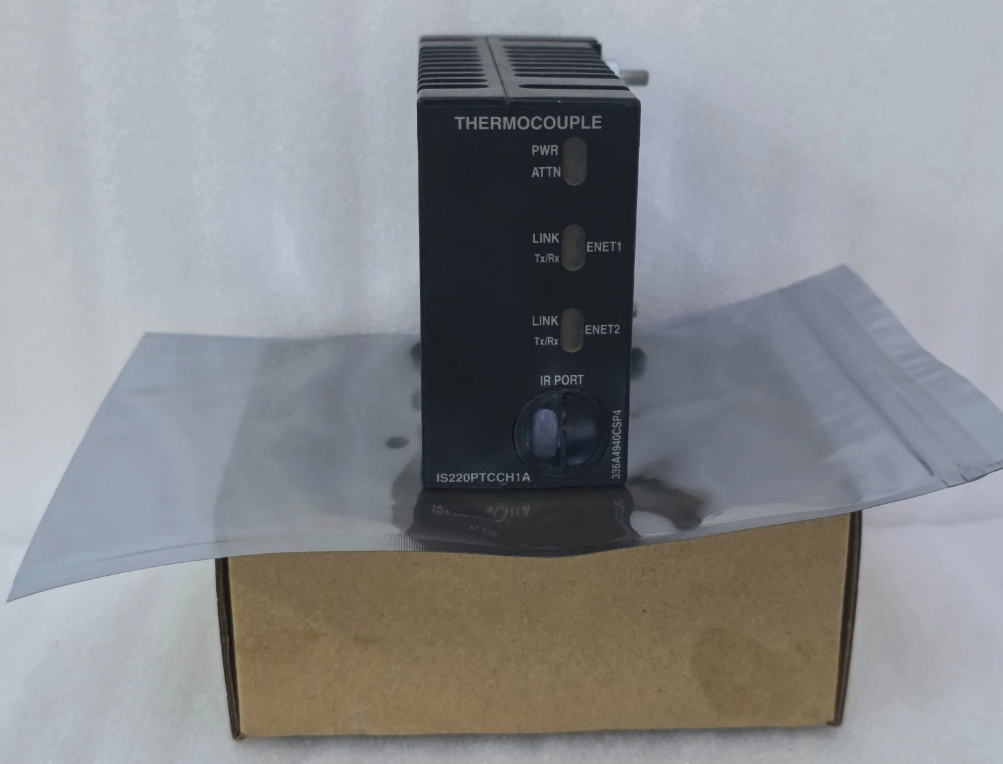

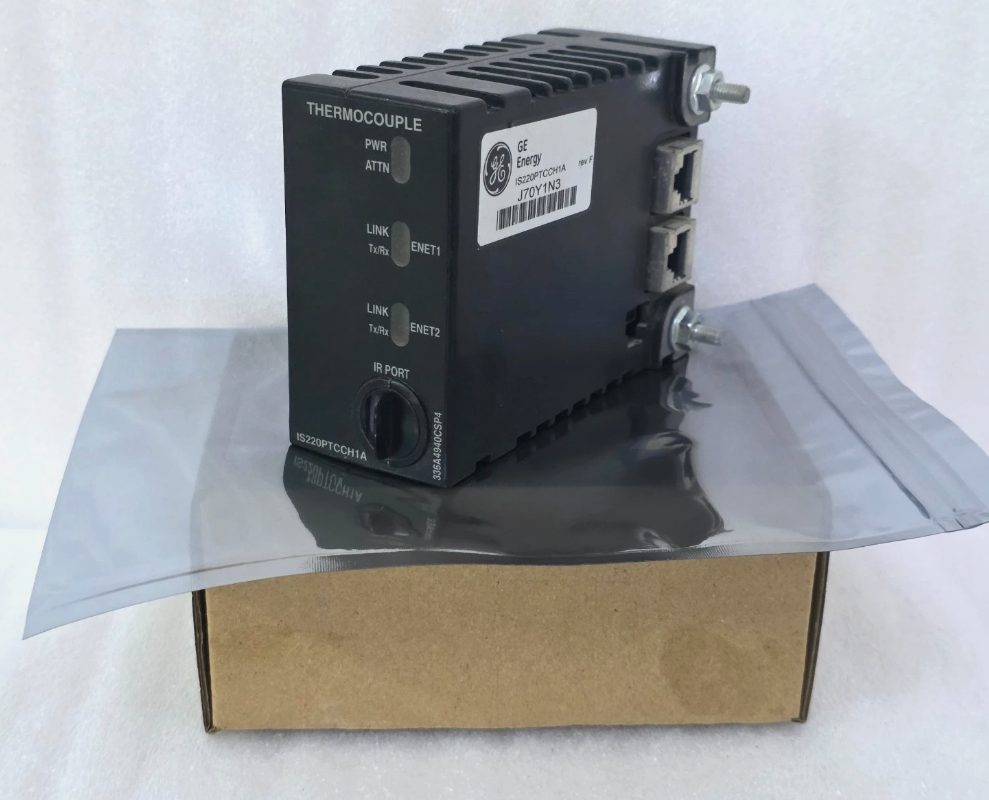

IS220PTCCH1A GE مارک VIe
IS220PTCCH1A یک ماژول ورودی ترموکوپل است که به طور خاص برای دریافت سیگنال دمای در سیستم های کنترل توربین گاز و توربین بخار طراحی شده است.این ماژول سیگنال های ولتاژ ضعیف سطح میلی ولت تولید شده توسط سنسورهای ترموپول را به داده های دمای دیجیتال با دقت بالا تبدیل می کند، که سپس در زمان واقعی به کنترل کننده از طریق کانال های دوگانه اترنت منتقل می شود.
این برد از معماری یکپارچه "بورد پردازنده + برد خرید" استفاده می کند که شامل یک برد پردازنده BPPx ساخته شده و یک برد خرید ترموکوپل اختصاصی است.ماژول در یک محفظه فلزی فشرده قرار دارد و شامل تعویض اتصال سرد داخلی است، تشخیص خودکار سنسورها و قابلیت های ذخیره سازی EEPROM.
این ماژول که در لایه I/O توزیع شده Mark VIe کار می کند، با پردازنده های اصلی از طریق دو کانال ایثرنت اضافی ارتباط برقرار می کند و اطمینان از قابلیت اطمینان بالا در انتقال داده های دمایی را فراهم می کند.منطق اصلی طراحی آن بر تقویت سیگنال ضعیف و جبران اتصال سرد متمرکز است، شامل یک کنورتر A/D 16 بیتی با دقت بالا و چندگانه کننده دیفرانسیل برای ضبط دقیق تغییرات ولتاژ کوچک از ترموپول ها است.
ویژگی های کلیدی
- پشتیبانی از سه حالت پیکربندی افزوده: ساده، دوگانه و TMR
- مدارهای باز، اتصالات معکوس و مدار کوتاه را در عرض 2 میلیمتر تشخیص می دهد
- تشخیص خودکار سنسور پیچیدگی راه اندازی را کاهش می دهد
- لامپ های LED پنل جلویی و پورت تشخیصی مادون قرمز قابلیت تشخیص محلی چند سطحی را فراهم می کنند
- تعويض دقيق اتصال سرد را انجام ميدهد
- پشتیبانی از شناسایی اتوماتیک نوع ترموکوپل و قطب
- نرخ نمونه گیری مستقل 100 هرتز در هر کانال تغییرات ناگهانی دمای را در عرض 10 میلیمتر ضبط می کند.
مشخصات محصول
| نام تجاری | جنرال الکتریک |
|---|---|
| مدل | IS220PTCCH1A |
| کاتالوگ | مارک ششم |
| وزن ناخالص | 2.2 پوند / 35.2 اونس / 1 کيلو |
| اندازه بسته بندی | 16 سانتي متر × 16 سانتي متر × 12 سانتي متر |
| کشور منشاء | ایالات متحده |
| کد HS | 8537101190 |
| زمان پیشرو | در انبار |
| بندر حمل و نقل | شیامن |
| پرداخت | T/T |
| قیمت فروش | پنج هزار دلار |
| تضمین | 12 ماه |
| زمان پیشرو | ۳ تا ۵ روز کاری |
| شرکای حمل و نقل | DHL، UPS، TNT، FedEx و EMS |
مطالعه مورد استفاده
در مرکز قدرت یک مجتمع شیمیایی زغال سنگ بزرگ در شمال غربی چیناین پروژه نیاز به یکپارچه سازی عمیق سیستم کنترل مارک VIe برای توربین گاز GE 9E با سیستم Experion DCS در سراسر کارخانه برای امکان نظارت متمرکز و بهینه سازی بار داشت..
در این پروژه، IS220PTCCH1A مسئول بدست آوردن پارامترهای کلیدی مانند دمای خروجی توربین گاز و دمای استوانه است.پیوند پایدار Modbus TCP / IP آن انتقال داده های دمای در زمان واقعی به سیستم DCS را تضمین می کند، در نتیجه حل مشکل ارتباطی بین توربین گاز و DCS.
پیکربندی و سازگاری
| ماژول های سازگار | شرح عملکرد |
|---|---|
| IS200TBTCH1B | بلوک پایانی ترموکوپل (تنظیم TMR) ؛ 12 کانال ورودی اضافی TMR را در صورت استفاده با IS220PTCCH1A فراهم می کند |
| IS200TBTCH1C | بلوک ترمینال ساده، به طور خاص برای IS220PTCCH1A طراحی شده است، با ترمینال های کد شده رنگی برای سیم کشی آسان ترموکوپل و حفاظت از افزایش درونی |
| IS220PTCCH1B | ماژول ارتقا یافته، به عنوان یک گزینه جایگزین یا ارتقا برای IS220PTCCH1A در دسترس است |
| IS220PRTDH1A | ماژول ورودی RTD، برای کاربردهایی که نیاز به تشخیص دمای مقاومت دارند |
| IS220PMMH1A | صفحه کنترل اصلی که همراه با IS220PTCCH1A یک معماری کنترل کامل مارک VIe را تشکیل می دهد |
| IS220PPRAH1A | ماژول حفاظت که در صورت استفاده با IS220PTCCH1A منطق حفاظت مربوط به دمای را اجرا می کند |
پرسش های مکرر
IS220PTCCH1A از چند کانال ورودی ترموکوپل پشتیبانی می کند؟
در پیکربندی ساده ، ماژول 12 کانال ورودی ترموکوپل مستقل را فراهم می کند. هنگامی که با بلوک ترمینال TBTCH1C استفاده می شود ، پیکربندی دوگانه را می توان به 24 کانال گسترش داد.در پیکربندی TMR (با بلوک پایانی TBTCH1B)، 12 کانال را فراهم می کند.
این ماژول از چه نوع ترموپول ها پشتیبانی می کنه؟
IS220PTCCH1A از انواع مختلفی از ترموکوپل های استاندارد از جمله J، K، T، E، R، S، B و N و همچنین ورودی سیگنال میلی ولت از -8 mV تا +45 mV پشتیبانی می کند.
دقت اندازه گیری ماژول چیست؟
ماژول از یک کنورتر 16 بیتی A / D با خطای سازگاری ± 0.25 ° F (تقریبا ± 0.14 ° C) و وضوح 0.1 ° C استفاده می کند. دقت جبران اتصال سرد ± 0.5 ° C است.
مدت گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
