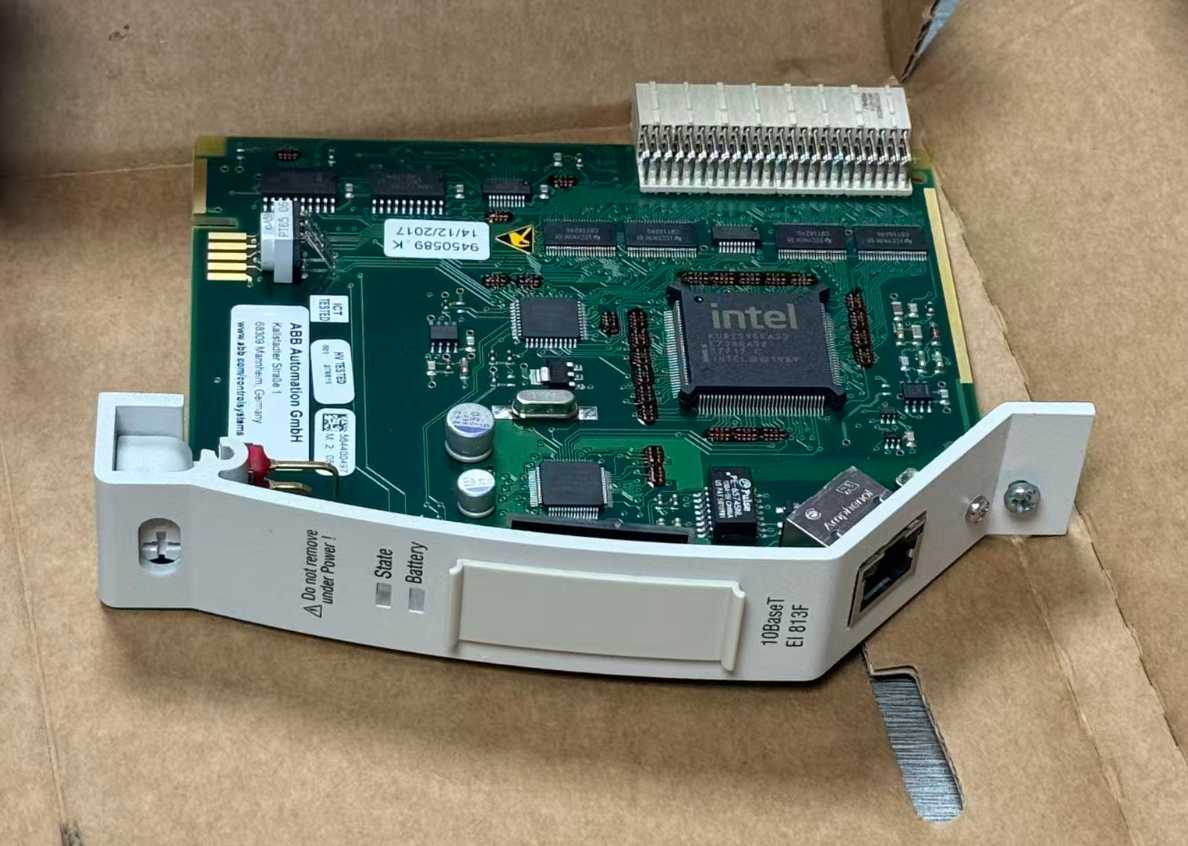

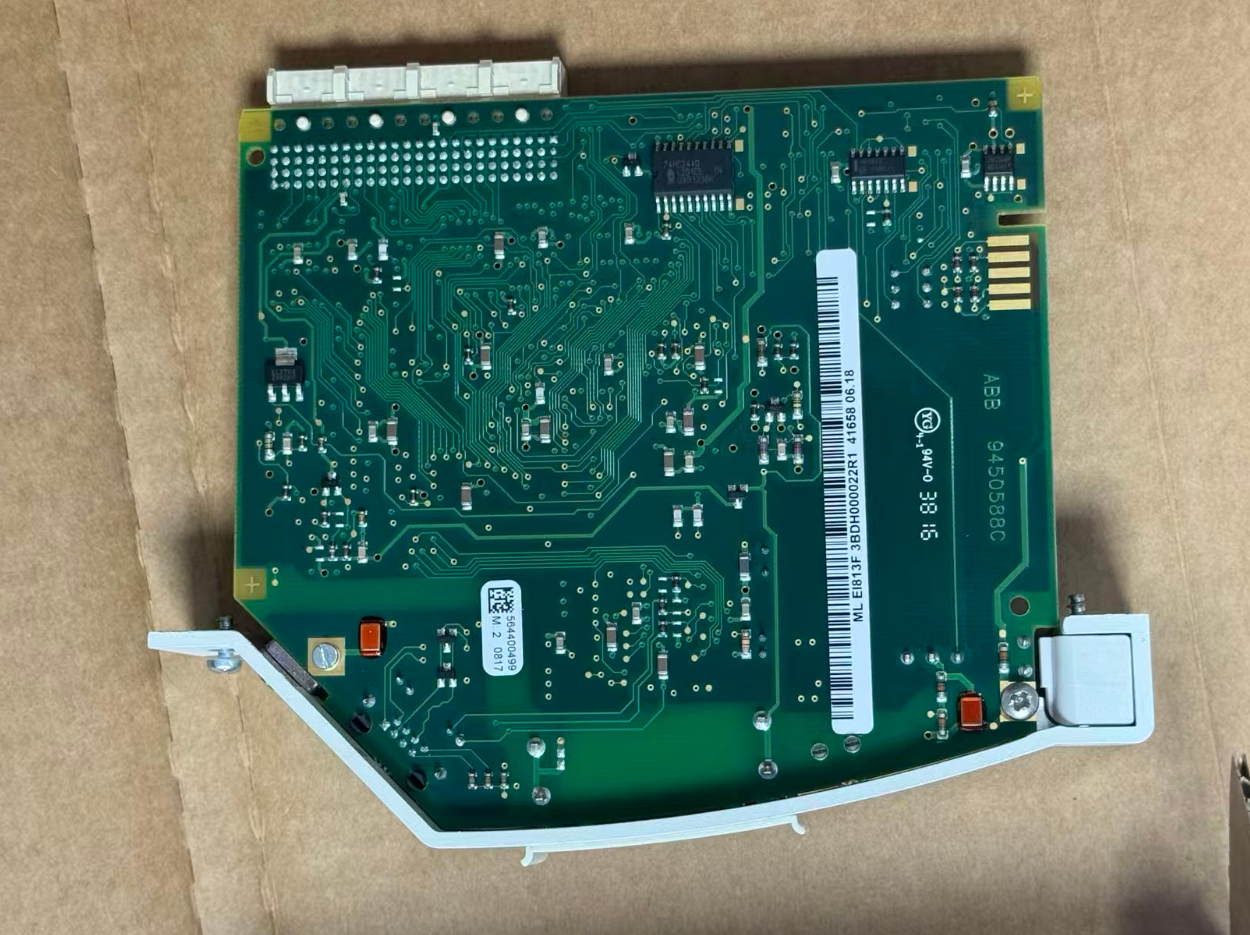

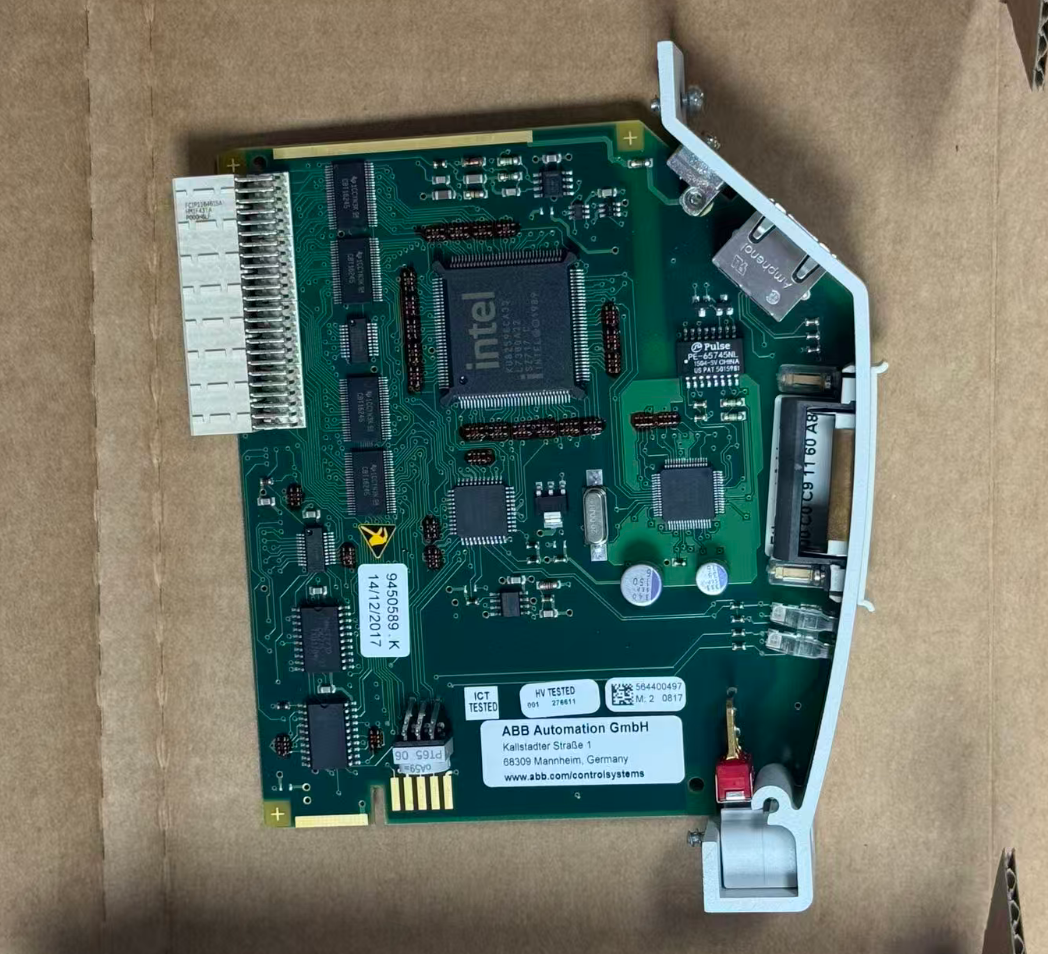

EI813F 3BDH000022R1 ABB

EI813F یک ماژول اترنت است که به طور خاص برای کنترل کننده ABB Freelance AC 800F طراحی شده است. این یک پیوند ارتباطی شبکه بین ایستگاه های کنترل کننده و اپراتور ایجاد می کند.ایستگاه های مهندس، یا دستگاه های شخص ثالث. آن را در یک اسلات قفسه AC 800F وارد می کند و از طریق اتوبوس backplane با ماژول پردازنده PM 802F یا PM 803F ارتباط برقرار می کند.

عملکرد اصلی ماژول این است که تبادل داده بین کنترل کننده و اتوبوس سیستم را تسهیل کند. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals، بنابراین بار کار پردازنده اصلی را به طور قابل توجهی کاهش می دهد.

• استاندارد شبکه: 10BaseT (IEEE 802.3)
• سرعت داده: 10 مگابایت/ ثانیه
• رابط: RJ45 (حراست شده)
• واسطه اتصال: کابل جفت پیچیده
• پردازنده های سازگار: PM 802F / PM 803F
• الزامات نرم افزاری: Freelance V7.1 SP2a یا بالاتر
• منبع برق: 24 ولت DC از پشت سقف
• دمای کار: -20°C تا +60°C

در یک پروژه بازسازی کارخانه، لازم است که داده ها بین سیستم کنترل موجود Freelance AC 800F و سیستم PCS 7 (AS 417-4) که به تازگی استفاده شده است، ادغام شوند.این راه حل از ماژول EI813F برای اتصال کنترل کننده AC 800F به Ethernet صنعتی استفاده می کند و امکان تبادل داده بین دو سیستم را با پیکربندی اتصال UDP فراهم می کند..

در سمت آزاد، ماژول ارتباطات EI813F و بلوک های تابع ارسال / دریافت پیکربندی شده اند، در حالی که در سمت PCS 7،بلوک های تابع FC50 "AG_LSEND" و FC60 "AG_LRCV" نامیده شدند.این راه حل امکان همکاری داده ها را بین سیستم های کنترل بین فروشندگان فراهم می کند در حالی که زیرساخت تجهیزات موجود را حفظ می کند.بنابراین صرفه جویی در هزینه و زمان مرتبط با جایگزینی کامل سیستم.

• آیا EI813F نیاز به یک منبع برق جداگانه دارد؟
  نه، ماژول توسط AC 800F (24 V DC) تغذیه می شود و به منبع برق خارجی نیاز ندارد.
• ماژول از چه پروتکل های ارتباطی پشتیبانی می کنه؟
  این سیستم از TCP/IP، UDP و Modbus/TCP پشتیبانی می کند. برخی اسناد از پشتیبانی از Profinet ذکر می کنند، اما این باید بر اساس نسخه واقعی نرم افزار و پیکربندی سیستم تأیید شود.
• این ماژول باتری خودش رو داره؟
  نه. EI813F شامل باتری نیست. عملکرد پشتیبان باتری حافظه اصلی توسط باتری در سمت PM 802F / PM 803F پشتیبانی می شود.شما باید به طور دوره ای وضعیت LED BATT ماژول PM را بررسی کنید..
