CE311 444-311-000-023

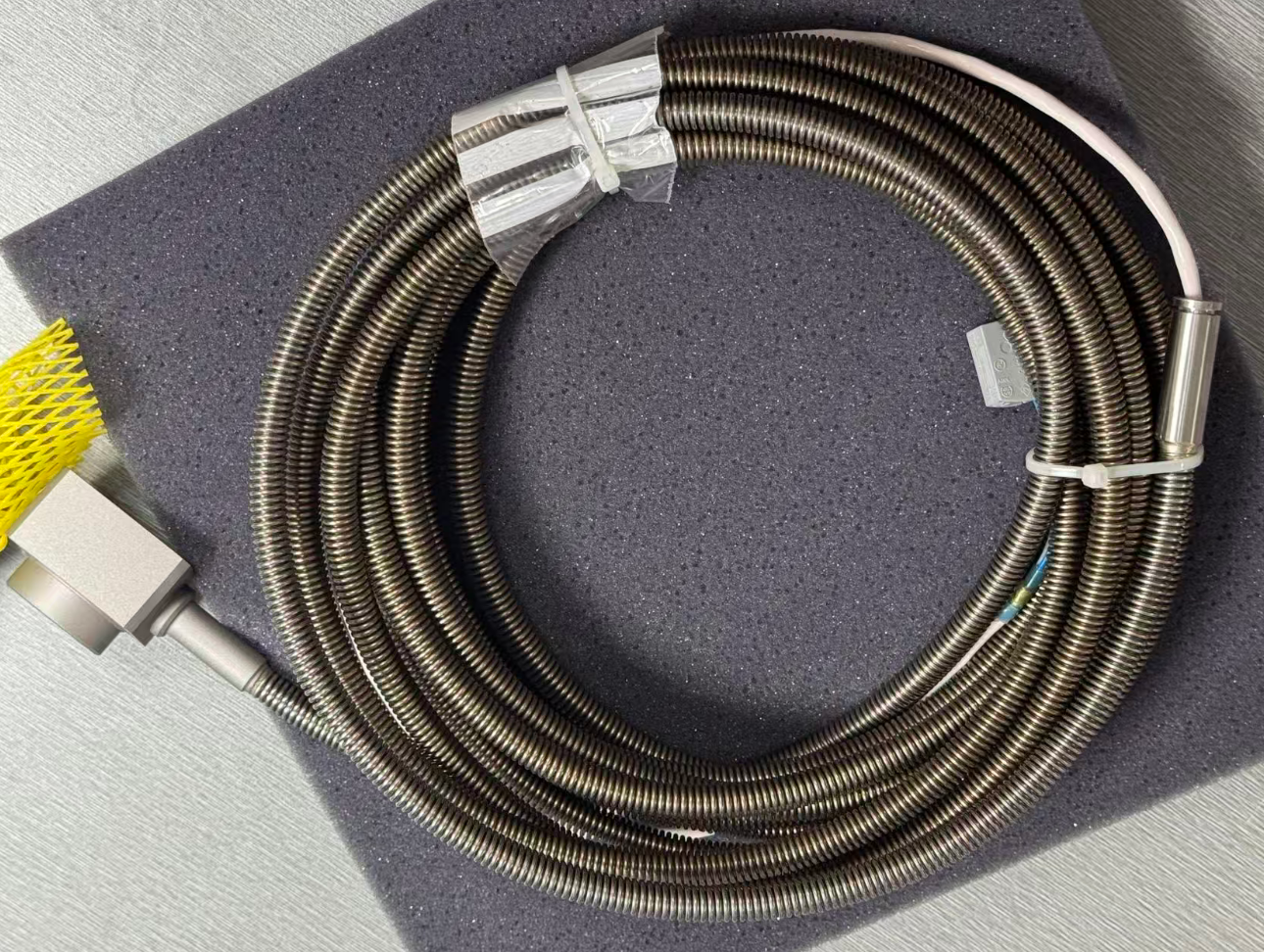

CE311 444-311-000-023 یک شتاب سنج پیزو الکتریکی در نسخه استاندارد با کابل یکپارچه 6 متری است.به طور خاص برای نظارت و حفاظت از ارتعاش مکانیکی در محیط های صنعتی سخت طراحی شده استاز الکترونيک هاي تبديل شارژ به جريان ساخته شده و سيگنال مدول شده جريان را صادر مي کند.که امکان انتقال مستقیم سیگنال در مسافت های طولانی را بدون نیاز به تقویت کننده بار خارجی فراهم می کند.

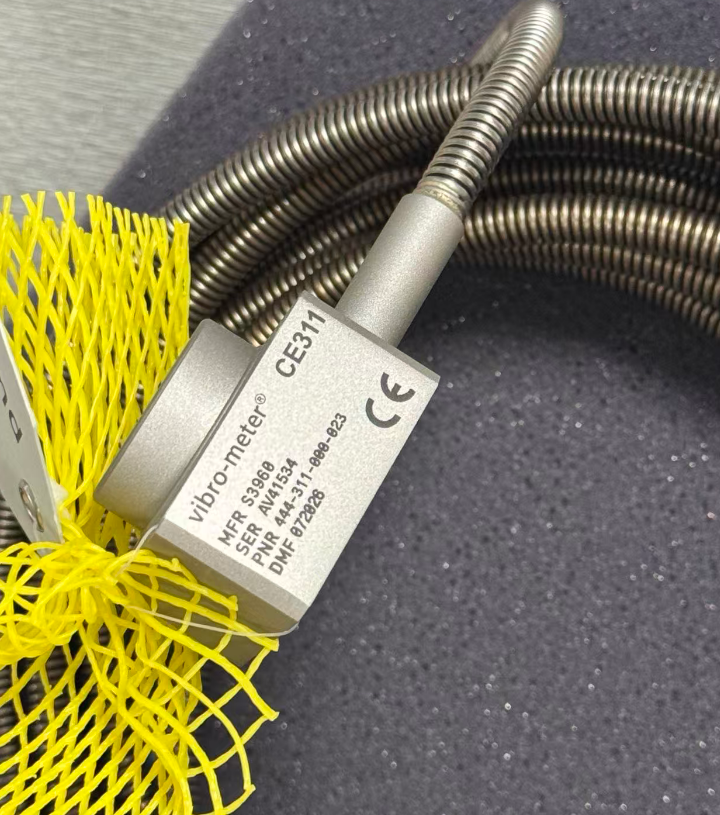

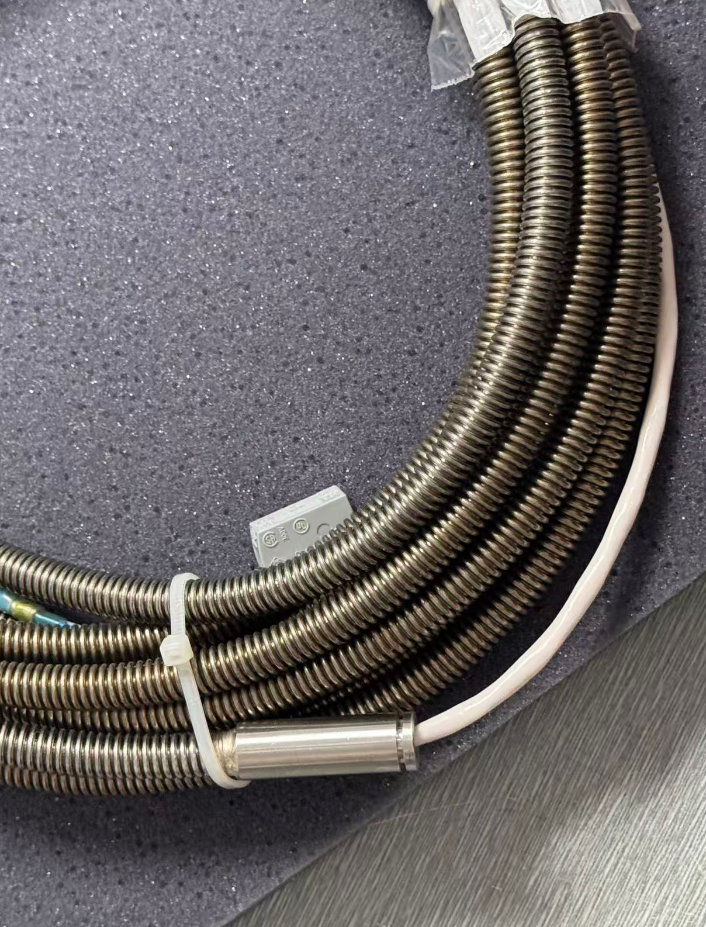

CE311 از یک عنصر اندازه گیری حالت شیری متماثل ساخته شده از مواد پلی کریستال استفاده می کند.که یک سیگنال مدول شده در حال حاضر را مناسب برای انتقال در مسافت های طولانی تولید می کندبدن سنسور از طریق جوشکاری هرمتیک به کابل یکپارچه محافظ شده متصل می شود و کابل به طور کامل توسط یک لوله فولاد ضد زنگ انعطاف پذیر (لوله محافظ) محافظت می شود.

مفصل جوش داده شده در بین سنسور و لوله محافظ یک سیستم کاملا بسته ایجاد می کند که قادر به مقاومت در برابر 100٪ رطوبت نسبی، آب، بخار، روغن، مه نمکی،و همچنین آلودگی های احتمالی مانند گرد و غباراین باعث می شود CE311 یک دستگاه بسیار قابل اعتماد مناسب برای نظارت طولانی مدت لرزش صنعتی باشد.

• حساسیت: 50 μA/g ±5٪
• محدوده اندازه گیری پویا: 0.004 تا 40 گرم اوج
• ظرفیت بیش از حد بارگذاری: حداکثر 100 گرم
• خطی بودن: ±1٪ (در محدوده اندازه گیری پویا)
• حساسیت متقابل: < 3% (در 15 هرتز و 5 g اندازه گیری شده)
• فرکانس رزونانس (پس از نصب): 20 kHz (معمولا)
• پاسخ فرکانسی: -3 dB @ 2 Hz؛ ≤±5% بین 6 و 5000 Hz؛ ≤±10% بین 5000 و 8000 Hz
• منبع برق: 15 تا 28 VDC، جریان انحراف 5.5 تا 7.5 mA
• انتقال سیگنال: خروجی در حال حاضر-تغییر (۲ سیم)
• شاک تسریع: 500 g اوج (نیمی موج، 1 ms طول)
• حساسیت فشار پایه: 0.0015 g/μ (معمولی)

سری CE311 با توجه به طول کابل و گواهینامه ضد انفجار طبقه بندی می شود. اطلاعات سفارش به شرح زیر است:

MA133: کیت عایق حرارتی
TA102: آداپتور نصب
CG310: کانکتور سه پین (مرد: MS3106E14S-7P، زن: MS3106E14S-7S)
JB105 / JB116: جعبه اتصال
K2xx: کابل انتقال
GSI127: واحد عایق برق

• طول کابل را بر اساس فاصله از سنسور به جعبه اتصال یا سیستم نظارت انتخاب کنید. نسخه 6 متر برای نصب در فاصله های متوسط مناسب است.
• اگر یک کابل طولانی تر مورد نیاز است، از کانکتورها، جعبه اتصال و کابل انتقال استفاده کنید.
• اگر دمای سطح نصب بیش از محدوده مجاز سنسور باشد، از کیت عایق حرارتی MA133 استفاده کنید.
• سیستم نظارت باید از ورودی جریان تنظیم شده پشتیبانی کند (2 سیم، منبع تغذیه 15-28 VDC، جریان انحراف 5.5 تا 7.5 mA).

در یک سایت صنعتی خاص، تجهیزات مکانیکی نیاز به نظارت طولانی مدت لرزش دارند. با این حال، فاصله قابل توجهی بین محل نصب سنسور و سیستم نظارت وجود دارد,و محیط حاوی روغن، رطوبت و گرد و غبار است. CE311 444-311-000-023 (نسخه استاندارد، کابل یکپارچه 6 متر) انتخاب شد.با استفاده از مدارهای الکترونیکی داخلی و خروجی در حال تغییر، سیگنال ها را در مسافت های طولانی به سیستم نظارت منتقل می کند.
ساخت کاملاً جوش داده شده و مهر و موم شده و لوله محافظ فولاد ضد زنگ به طور موثر در برابر روغن ، رطوبت و گرد و غبار مقاومت می کند و عملکرد طولانی مدت و قابل اعتماد سنسور را تضمین می کند.هنگامی که دامنه لرزش از یک آستانه از پیش تعیین شده فراتر رود، سیستم نظارت یک زنگ خطر یا اقدام محافظتی را برای جلوگیری از آسیب به تجهیزات و زمان توقف برنامه ریزی نشده انجام می دهد.

بله. سي 311 از خروجي در حالي استفاده ميکنه، که براي انتقال فاصله دور مناسب است. مي تونه با استفاده از کانکتورها، جعبه هاي اتصال و کابل هاي انتقال تمديد بشه.

عملکرد مداوم: -40°C تا +125°C؛ قرار گرفتن در معرض کوتاه مدت (تا 15 دقیقه): -55°C تا +150°C.

نه، CE311 داراي مدارهاي داخلي الکترونيکي است که تبدیل شارژ به جريان را انجام ميده و مستقيم سيگنال مدول شده جريان را خارج ميکنه، و نياز به يه سيگنال خارجي را از بين ميبره.

گارانتی استاندارد صنعتی: 12 ماه؛ با نصب مناسب و بدون بارگذاری بیش از حد، محصول دارای عمر 5-10 سال است.
