GE Mark VI Application I/O Terminal Board بدون فرآیند پوشش PCB سخت افزاری سفارشی و سازگاری چند نسخه
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS200ATBAG1B |
| سند | GE Mark VI.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $1500 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200ATBAG1B |
|---|---|---|---|
| کاتالوگ | مارک ششم | قیمت فروش | 1500 دلار |
| وضعیت | در انبار | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | بدون تخته ترمینال سخت افزاری قابل تنظیم,فرآیند پوشش PCB برد GE Mark VI,برد ترمینال ورودی/خروجی برنامه سازگاری چند نسخه |
||
توضیحات محصول

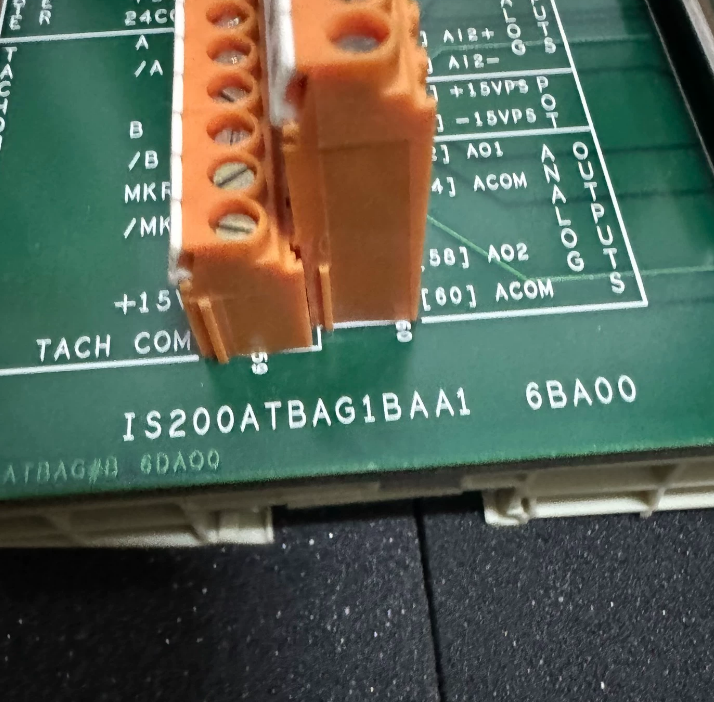

IS200ATBAG1B GE Mark VI
بررسی اجمالی محصول

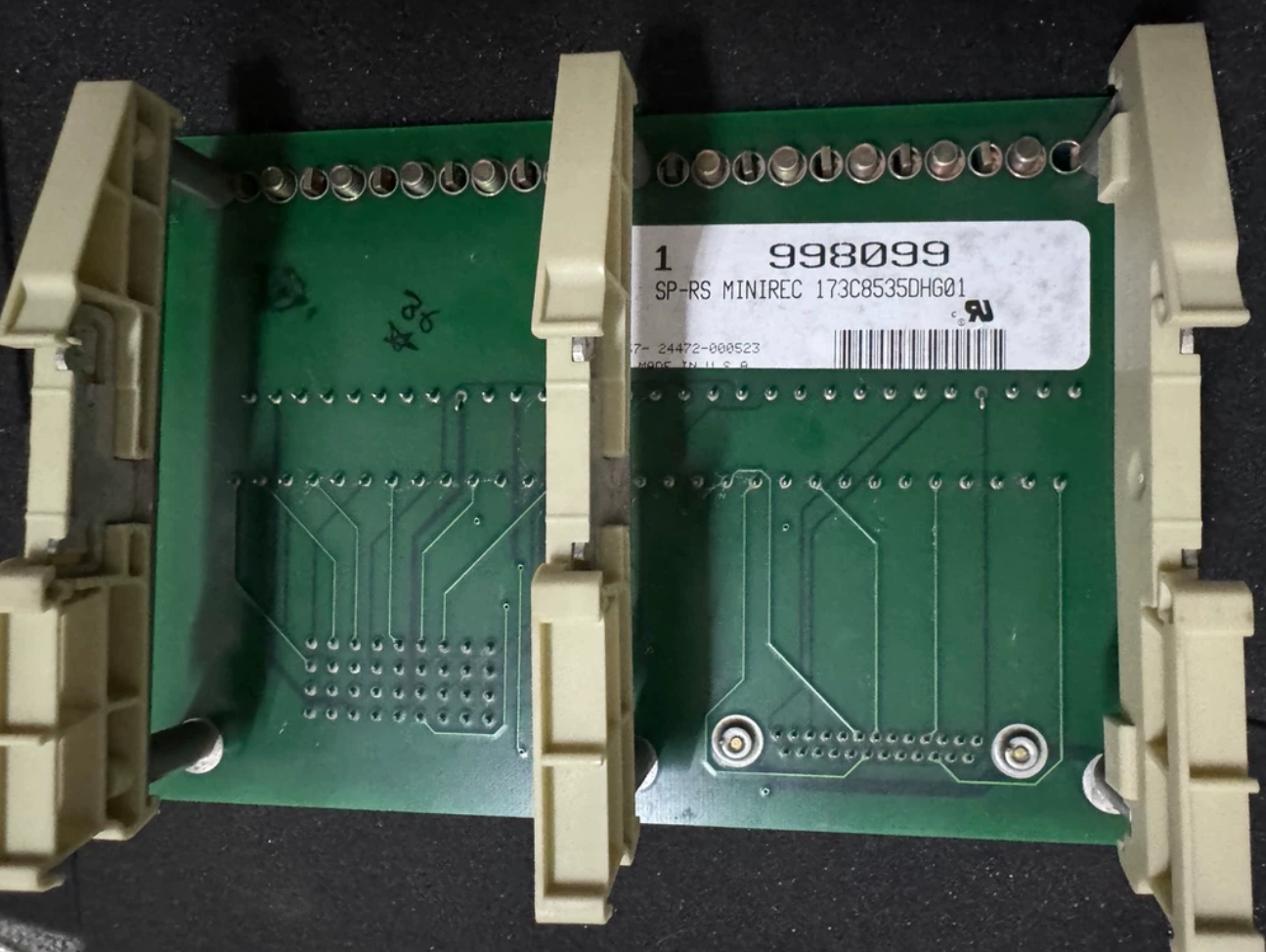

IS200ATBAG1B یک برد ترمینال ورودی/خروجی کاربردی با شماره قطعه GE 173C8535DHG01 و مخفف کاربردی "ATBA" است. این به عنوان رابط فیزیکی بین سیگنال های میدانی و صفحه پشتی سیستم کنترل در توربین گاز، کنترل توربین بخار و سیستم های محرک صنعتی عمل می کند.

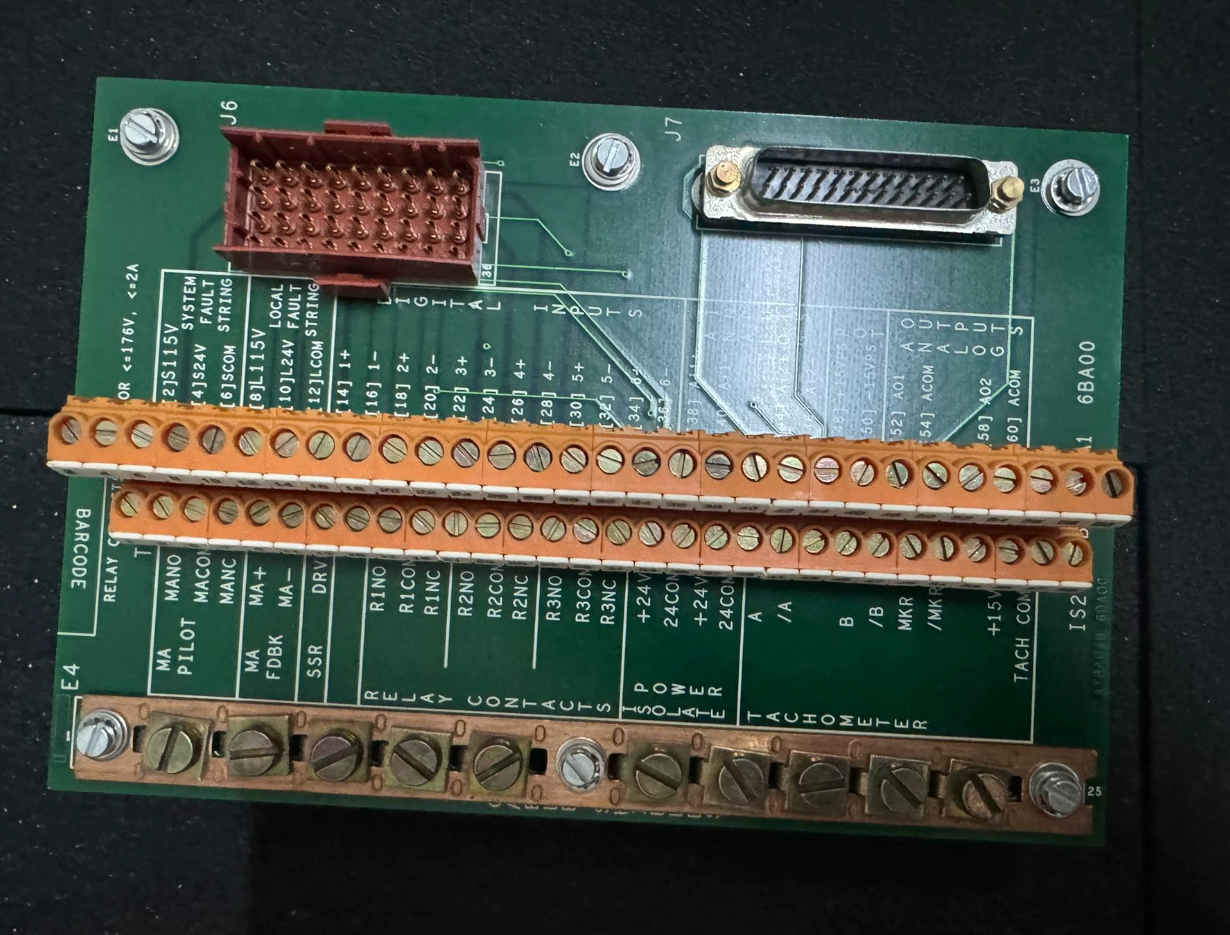

عملکرد اصلی برد این است که اتصالات بلوک ترمینال متمرکز را برای همه سیگنال ها از کانکتورهای J6 و J7 در تابلوی Backplane Assembly کنترل کند. برد فاقد پردازنده، سیستم عامل یا پارامترهای قابل تنظیم است. این یک برد رابط ترمینال کاملاً غیرفعال است. تمام سیمکشیها از طریق بلوک ترمینال 60 موقعیتی ثابت تخته انجام میشود که در دو ردیف 30 موقعیتی مرتب شدهاند و به صورت جداگانه توسط گروه سیگنال برچسبگذاری شدهاند.
ویژگی های کلیدی
- بدون سخت افزار قابل تنظیم: خود برد هیچ سخت افزار قابل تنظیم یا جامپرهای قابل جابجایی دستی ندارد، که خطر خطاهای در محل را کاهش می دهد.
- فرآیند پوشش PCB: نسخه "G1" پوشش استاندارد PCB را مشخص می کند. اگرچه پوشش به اندازه پوشش منسجم جامع نیست، اما یک لایه محافظ کلی ضخیمتر برای بستر ایجاد میکند و به طور موثر از آن در برابر گرد و غبار و رطوبت در محل محافظت میکند.
- سازگاری چند نسخه: دو نسخه مختلف وجود دارد (به عنوان مثال، G1AA و G1AB)، که تفاوت اصلی آنها تغییر پین کانکتورهای J6 و J7 است.
- کانکتور J6: دارای حداکثر ولتاژ 225 ولت و حداکثر جریان 1 A (به استثنای رله های خاص و کانکتورهای CONA).
- کانکتور J7: دارای ولتاژ 50 ولت و حداکثر جریان 1 آمپر.
- کانکتورهای نصب شده روی برد: کانکتورهای استاندارد نصب شده بر روی برد دارای حداکثر ولتاژ 176 ولت و حداکثر جریان 1 آمپر هستند.
مشخصات محصول
| نام تجاری | جنرال الکتریک |
| مدل | IS200ATBAG1B |
| کاتالوگ | مارک ششم |
| وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16cm x 16cm x 12cm |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان سرب | موجود است |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 1500 دلار |
| گارانتی | 12 ماه |
| زمان سرب | 3-5 روز کاری |
| همکاران پیک | DHL، UPS، TNT، FedEx و EMS |
مثال موردی
در یک نیروگاه سیکل ترکیبی خاص، پس از سالها بهسازی، سرعتسنجهای جدید اضافه شده، خروجیهای آنالوگ و سیگنالهای اینترلاک از کابینت کنترل GE Mark VI همگی به IS200ATBAG1B هدایت شدند، جایی که آنها یک به یک با پینهای CABP backplane مطابقت داشتند.
یک صبح زود، یک ورودی دیجیتال نادرست باعث سفر شد. تکنسینها سیگنال را مستقیماً روی بلوک ترمینال اندازهگیری کردند و به سرعت تگ معیوب را مشخص کردند و در نتیجه از قطعی طولانیمدت جلوگیری کردند. این رویداد ارزش IS200ATBAG1B را به عنوان یک رابط متمرکز نشان داد.
یک صبح زود، یک ورودی دیجیتال نادرست باعث سفر شد. تکنسینها سیگنال را مستقیماً روی بلوک ترمینال اندازهگیری کردند و به سرعت تگ معیوب را مشخص کردند و در نتیجه از قطعی طولانیمدت جلوگیری کردند. این رویداد ارزش IS200ATBAG1B را به عنوان یک رابط متمرکز نشان داد.
سوالات متداول
آیا IS200ATBAG1B به تنظیمات یا پیکربندی کاربر نیاز دارد؟
خیر. این کارت هیچ سخت افزار قابل تنظیم، جامپر یا سوئیچ DIP ندارد. این برنامه plug-and-play است و نیازی به تنظیمات کاربر ندارد.
هنگام نصب یا تعویض IS200ATBAG1B چه اقدامات احتیاطی باید رعایت شود؟
قبل از دست زدن به مدارها، بررسی کنید که هیچ ولتاژ کشنده ای روی سطح برد وجود نداشته باشد و مطمئن شوید که سیستم درایو کاملاً خاموش شده است. مطمئن شوید که محل ترمینال همه کابل ها را قبل از جدا کردن آنها علامت گذاری کنید تا دوباره به درستی وصل شوند.
مدت گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
