IS420YAICS1B GE Mark VIe

عملکرد اصلی IS420YAICS1B ایجاد یک رابط الکتریکی بین اترنت ورودی/خروجی و بلوک ترمینال ورودی/خروجی آنالوگ است که امکان تبادل داده بین سیگنال‌های سنسور میدانی و سیستم کنترل را فراهم می‌کند.

این دستگاه به طور دقیق سیگنال‌های آنالوگ را از دنیای فیزیکی - مانند دما، فشار، لرزش و سطح مایع - به سیگنال‌های دیجیتال برای پردازش توسط کنترل‌کننده تبدیل می‌کند، در حالی که دستورات دیجیتال کنترل‌کننده را نیز به سیگنال‌های آنالوگ برای راه‌اندازی عملگرها تبدیل می‌کند.

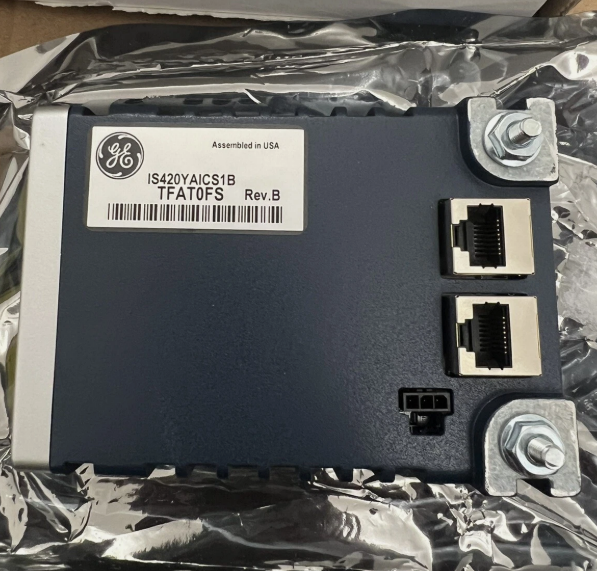

در سطح ارتباطات، این ماژول مجهز به دو رابط اترنت RJ45 است که می‌توانند مستقیماً به شبکه IONet سیستم کنترل متصل شوند و از توپولوژی‌های زنجیره‌ای یا ستاره‌ای پشتیبانی می‌کنند. این طراحی ماژول‌های ورودی/خروجی را از محدودیت موقعیت کابینت کنترل اصلی آزاد می‌کند و به آنها اجازه می‌دهد در سراسر کارخانه برای دستیابی به کنترل توزیع شده واقعی مستقر شوند.

این ماژول سیستم عامل بلادرنگ QNX Neutrino را اجرا می‌کند و مجهز به پردازنده دو هسته‌ای 1.6 گیگاهرتزی AMD G-Series و 2 گیگابایت حافظه DDR3 است که قابلیت‌های پردازش داده قدرتمندی را ارائه می‌دهد.

• پشتیبانی از 10 ورودی آنالوگ و 2 خروجی آنالوگ
• مبدل آنالوگ به دیجیتال 16 بیتی با دقت ورودی 0.1% مقیاس کامل و دقت خروجی ±0.5%
• پشتیبانی از حالت‌های عملیاتی Simplex و TMR (حفاظت سه‌گانه)
• قابلیت‌های جامع خودآزمایی
• دمای عملیاتی: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد
• مواد با کیفیت بالا با پوشش محافظ برای مقاومت بیشتر در برابر خوردگی و رطوبت

• بازرسی نصب: قبل از نصب، اطمینان حاصل کنید که بلوک‌های ترمینال به طور ایمن نصب شده‌اند. ماژول را با استفاده از پیچ‌های نزدیک پورت اترنت به براکت نصب محکم کنید.
• نظارت بر نشانگر LED: به طور دوره‌ای وضعیت LED ها را روی پنل جلویی ماژول بررسی کنید تا از عملکرد عادی اطمینان حاصل کنید.
• بازرسی دوره‌ای سیم‌کشی و اتصالات: به طور منظم سیم‌کشی و کانکتورها را برای شل بودن، اکسیداسیون یا خوردگی بازرسی کنید و به قابلیت اطمینان کانکتور DC-37 پین و رابط اترنت توجه کنید.
• به‌روزرسانی‌های سفت‌افزار و نرم‌افزار: از به‌روزرسانی‌های سفت‌افزار و نرم‌افزار GE برای آخرین بهبودهای ویژگی و وصله‌های امنیتی مطلع باشید.
• مدیریت سوابق نگهداری: سوابق دقیقی از تمام فعالیت‌های نگهداری و تعمیر را برای بهینه‌سازی برنامه‌ها و تجزیه و تحلیل روند خطا نگه دارید.
• استفاده از توابع خودآزمایی: از قابلیت‌های جامع خودآزمایی برای نظارت بر حافظه فلش، RAM، پورت‌های اترنت و وضعیت سخت‌افزار پردازنده استفاده کنید.

در سیستم ماشین‌آلات کمکی توربین گازی یک نیروگاه، ماژول IS420YAICS1B با موفقیت برای نظارت بر لرزش و دما در کابینت‌های کنترل محلی مستقر شده است. طراحی 10 کاناله و بسیار یکپارچه آن و پشتیبانی از سیگنال‌های شتاب‌سنج ±10 ولت، امکان جمع‌آوری دقیق سیگنال‌ها از سنسورهای لرزش و ترموکوپل‌ها را فراهم می‌کند و داده‌های قابل اعتمادی را برای نظارت بر وضعیت تجهیزات و نگهداری پیشگیرانه ارائه می‌دهد.

آیا این ماژول از تشخیص واماندگی کمپرسور پشتیبانی می‌کند؟
خیر. تشخیص واماندگی کمپرسور توسط این ماژول پشتیبانی نمی‌شود.

ماژول چگونه به بلوک ترمینال متصل می‌شود؟
ماژول از طریق کانکتور DC-37 پین در پایین به بلوک‌های ترمینال آنالوگ مانند TBAI متصل می‌شود.

برای پیکربندی TMR به چند ماژول نیاز است؟
یک پیکربندی TMR (حفاظت سه‌گانه) به 3 بسته ورودی/خروجی نیاز دارد. یک پیکربندی Simplex فقط به 1 نیاز دارد. تمام ماژول‌های TMR باید دارای نسخه سخت‌افزار یکسان باشند.

دوره گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی محصولات اصلی 12 ماه است.
