IS200SRTDH2A GE Mark VIe
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | IS200SRTDH2A |
| سند | GE-Mark-VIe-VIeS.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $3700 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200SRTDH2A |
|---|---|---|---|
| کاتالوگ | مارک VI | قیمت فروش | 3700 دلار |
| وضعیت | در انبار | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | 8 ورودی RTD برد ترمینال ورودی RTD,گواهینامه ایمنی SIL 2 ماژول GE Mark VIe,لوحة مراقبة درجة حرارة العزل 1500 VAC |
||
توضیحات محصول
IS200SRTDH2A GE مارک VIe
خلاصه ی محصول

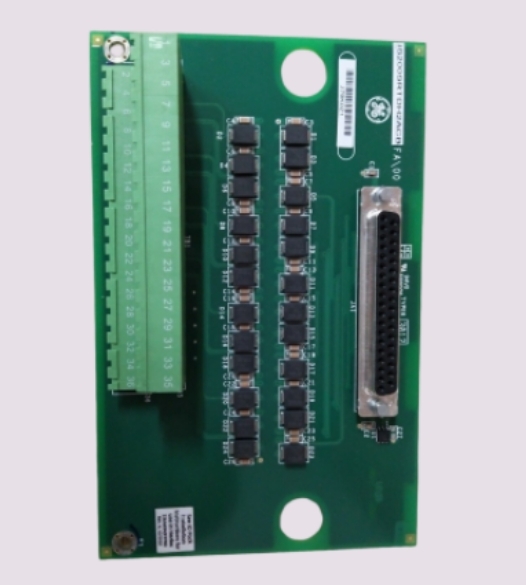

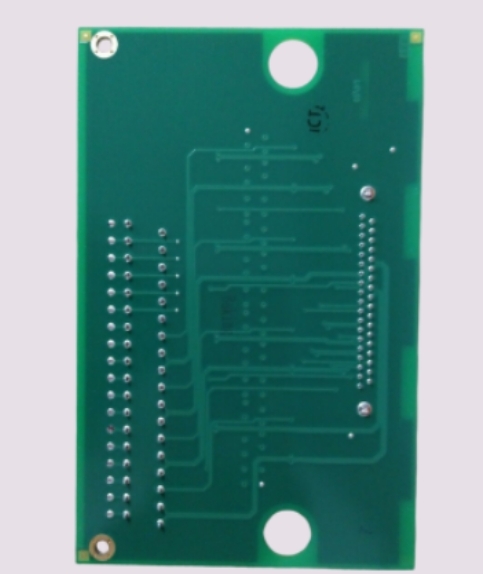

GE IS200SRTDH2A یک تخته پایانی ورودی RTD (Resistance Temperature Detector) فشرده است که توسط جنرال الکتریک به طور خاص برای سیستم های کنترل توربین مارک VI / مارک VIe طراحی شده است.این صفحه به عنوان یک جزء اصلی پردازش سیگنال عمل می کند، ارائه نظارت درجه حرارت با دقت بالا برای تجهیزات حیاتی از جمله توربین های گاز، توربین های بخار و کمپرسورها.
این برد نسخه ساده ای از برد ترمینال Mark VI RTD است. این دارای طراحی PCB درجه صنعتی است و مقاومت عالی در برابر تداخل الکترومغناطیسی (EMI) را ارائه می دهد.هیئت مدیره از سیستم ساده پشتیبانی می کنه، دوگانه و سه گانه (TMR) پیکربندی، اجازه می دهد تا برای پیاده سازی انعطاف پذیر بر اساس الزامات قابلیت اطمینان سیستم.
ویژگی های کلیدی
- تعداد کانال ها: 8 ورودی RTD (برخی از منابع نشان می دهد که 16 کانال سه سیم پشتیبانی می شود)
- انواع ورودی: Pt100، Pt1000، Cu10, Ni120, و غیره (برنامه ای قابل انتخاب)
- محدوده اندازه گیری: -200 °C تا +850 °C
- جریان اندازه گیری: 1 mA منبع جریان ثابت
- رزولوشن: 0.1 °C (ADC داخلی 16 بیتی)
- دقت: ±0.1٪ از خواندن ±0.1 °C (معمول)
- ولتاژ عایق بندی: کانال به سیستم 1500 VAC؛ کانال به کانال 500 VAC
- دمای کار: -30 °C تا +65 °C (برخی از مدل ها: -40 °C تا +85 °C)
- نصب: نصب DIN ریل یا پانل
- گواهینامه: CE، UL، IP20
مشخصات محصول
| نام تجاری | جنرال الکتریک |
| مدل | IS200SRTDH2A |
| کاتالوگ | مارک ششم |
| وزن ناخالص | 2.2 پوند / 35.2 اونس / 1 کيلو |
| اندازه بسته بندی | 16 سانتي متر × 16 سانتي متر × 12 سانتي متر |
| کشور منشاء | ایالات متحده |
| کد HS | 8537101190 |
| زمان پیشرو | در انبار |
| بندر حمل و نقل | شیامن |
| پرداخت | T/T |
| قیمت فروش | 3700 دلار |
| تضمین | 12 ماه |
| زمان پیشرو | ۳ تا ۵ روز کاری |
| شرکای حمل و نقل | DHL، UPS، TNT، FedEx و EMS |
مزایای محصول
گواهینامه ایمنی SIL 2
دقت IS200SRTDH2A مطابق با IEC 61508-3 SIL 2 گواهی داده شده است، که آن را برای برنامه های امنیتی حیاتی مناسب می کند.
ورودی های بی فایده RTD و خود تشخیص
هر کانال از اتصالات RTD اضافی پشتیبانی می کند و هر 100 میلیمتر یک بار تست خود ساخته شده (BIST) را انجام می دهد تا وضعیت سنسور و مدار را تأیید کند.
آستانه های قابل برنامه ریزی بیش از حد درجه حرارت
برای عملکردهای هشدار و خاموش کردن، دو آستانه فوق دمایی قابل برنامه ریزی برای هر کانال تنظیم می شود.
ایمنی بالای سر و صدا و ایمنی الکتریکی
جداسازی 2000 Vrms مانع از آسیب رساندن به اجزای داخلی یا گسترش به لایه های کنترل ولتاژ پایین می شود.
معماری فرسایش انعطاف پذیر
پشتیبانی از پیکربندی های تک، دوگانه و سه گانه با دو کانکتور کابل 37 پین برای کاهش نقاط شکست تک.
محیط مناسب
- تولید برق: نظارت بر دمای توربین های گاز، توربین های بخار و واحدهای بزرگ تولید برق
- صنعت نفت و گاز: نظارت بر دمای واحد های کمپرسور و ایستگاه های پمپ
- انرژی بادی: کابینت های کنترل اصلی توربین بادی مارک VIe با پوشش مطابق برای محیط های شدید
- اتاق های موتور کشتی: نصب مستقیم در محیط های خشن مانند اتاق های موتور کشتی
- متالورژی و صنایع شیمیایی: اندازه گیری دمای با دقت بالا برای فرآیندهای مختلف صنعتی
- محیط های بیرونی و خشن: ترانسفورماتورهای ایستگاه های فرعی بیرونی، کابینت های تحریک ولتاژ بالا با عایق 1500 VAC
مطالعه موردی
در یک نیروگاه حرارتی 600 مگاوات، IS200SRTDH2A برای نظارت بر دمای پیچ های میدان ژنراتور استفاده می شود. دقت SIL 2 آن ± 0 است.1 °C تضمین می کند که ماژول می تواند افزایش دمای 0 را تشخیص دهد.5°C نشان دهنده ی هشدار اولیه ی گرم شدن بیش از حد است.ماژول از طریق IS200SPROH1 فن خنک کننده را در عرض 1 ثانیه به کار می اندازد و عمل را از طریق IS200SRLYH2A انجام می دهد.، اجازه مداخله قبل از آسیب تجهیزات رخ می دهد.
پرسش های مکرر
IS200SRTDH2A چند ورودی RTD را پشتیبانی می کند؟
IS200SRTDH2A از 8 ورودی RTD پشتیبانی می کند. برخی اسناد نشان می دهد که از یک پیکربندی RTD 16 کانال و 3 سیم پشتیبانی می کند.
چه نوع سنسورهای RTD را پشتیبانی می کند؟
از انواع مختلفی از جمله Pt100، Pt1000، Cu10 و Ni120 پشتیبانی می کند که می توانند از طریق نرم افزار انتخاب و پیکربندی شوند.
IS200SRTDH2A از چه پیکربندی های سیم کشی RTD پشتیبانی می کند؟
از پیکربندی های RTD 2 سیم، 3 سیم و 4 سیم پشتیبانی می کند و دارای جبران خودکار 3 سیم / 4 سیم است.
مدت گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
