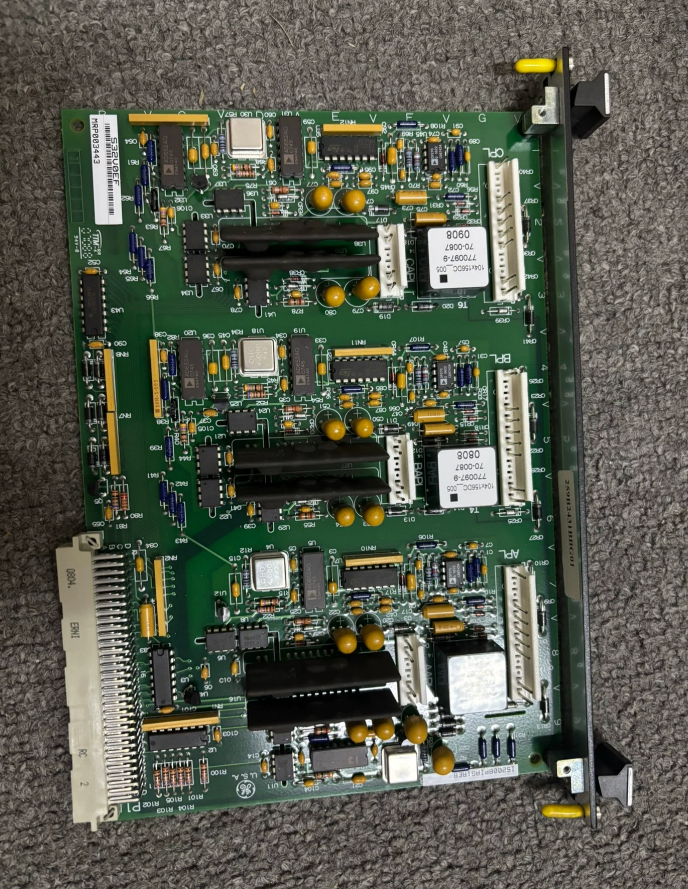

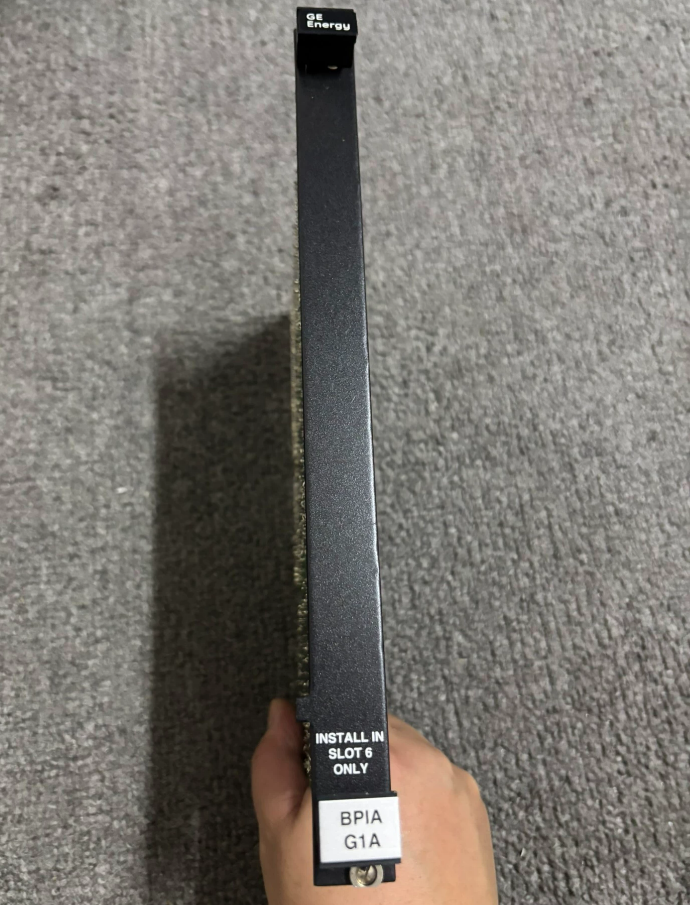

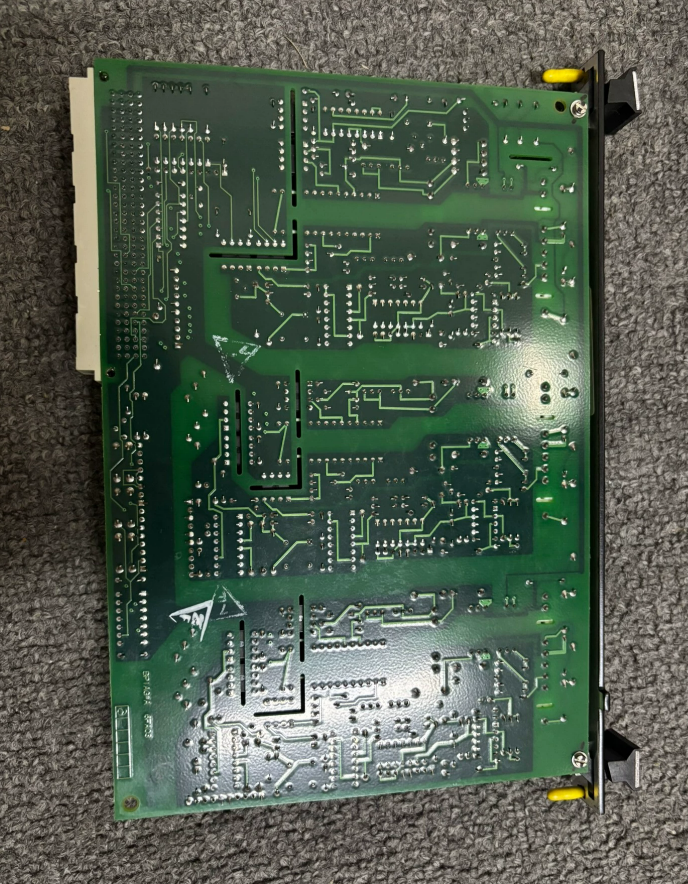

IS200BPIAG1A GE Mark VI

GE IS200BPIAG1A یک برد رابط شخصیت پل (BPIA) است. این ماژول بخشی از سری محصولات Mark VI IS200 است و به عنوان یکی از اجزای اصلی در سیستم های کنترل توربین گازی و بخار عمل می کند.

این برد که به عنوان "پل" بین سمت کنترل و سمت قدرت عمل می کند، بین رک کنترل VME و درایور IGBT سه فاز قرار گرفته و مسئول تبدیل سیگنال های پالس PWM سیستم کنترل به سیگنال های گیت درایو قادر به راه اندازی ماژول های IGBT با توان بالا است.

این برد 8 ورودی آنالوگ قابل پیکربندی را با یک رابط گیت درایو IGBT سه فاز ترکیب می کند و به طور واضح توسط صنعت به عنوان ترکیبی از "اعصاب حسی" و "فرمانده فاز" اینورتر توصیف می شود.

در سیستم Mark VI، این برد معمولاً به عنوان کنترل کننده اصلی رک یا ماژول پردازنده هسته عمل می کند. این برد به عنوان "مغز" و مرکز ارتباطی رک کنترل عمل می کند، تمام ماژول های I/O را در داخل رک مدیریت می کند، منطق کنترل را اجرا می کند و از طریق یک شبکه پرسرعت با سایر رک ها تبادل داده می کند.

• نوع محصول: برد رابط سفارشی بازوی پل (ورودی آنالوگ + درایور IGBT)
• سری: GE Speedtronic Mark VI
• منبع تغذیه اصلی: 24 ولت DC ±10%، ≤1.5 آمپر
• رزولوشن: 16 بیتی
• فرکانس سوئیچینگ: 0-25 کیلوهرتز
• ولتاژ ایزولاسیون: 2500 ولت RMS (اولیه ↔ ثانویه)
• زمان پاسخ خطا: ≤300 میکروثانیه
• نقاط تست: 29
• دمای عملیاتی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد
• دمای ذخیره سازی: -45 درجه سانتیگراد تا +85 درجه سانتیگراد

IS200BPIAG1A به طور خاص برای محیط های صنعتی سخت طراحی شده است و عمدتاً برای کاربردهای زیر مناسب است:

• تولید برق: سیستم های کنترل توربین گازی: برای کنترل درایو و نظارت بر توربین های گازی استفاده می شود
• سیستم های کنترل توربین بخار: مناسب برای سیستم های تولید برق توربین بخار صنعتی
• نیروگاه های سیکل ترکیبی: این ماژول برای ردیابی تغییرات دما در یاتاقان های کمکی در یک نیروگاه سیکل ترکیبی 400 مگاواتی استفاده شده است
• سیستم های برق کمکی نیروگاه هسته ای: برای نظارت بر دمای روغن روان کننده استفاده می شود

IS200BPIAG1A چهار نوع سیگنال - جریان، ولتاژ، RTD و ترموکوپل - را در یک واحد ادغام می کند. با تحریک سنسور داخلی 24 ولت DC، نیاز به مبدل های خارجی و منابع تغذیه تحریک را از بین می برد و معماری سیستم و سیم کشی میدانی را به طور قابل توجهی ساده می کند.

دقت اکتساب ≤±0.05% FS، همراه با فیلتر پایین گذر باترورث مرتبه چهارم، کیفیت سیگنال را در شرایط عملیاتی پیچیده تضمین می کند؛ ارتباط بک پل 1 گیگابیت بر ثانیه افزونه، انتقال داده بدون وقفه را تضمین می کند. همراه با محدوده دمای عملیاتی گسترده -40 درجه سانتیگراد تا +70 درجه سانتیگراد و طراحی ضد تداخل، دستگاه به MTBF بیش از 100,000 ساعت دست می یابد.

مناسب برای کاربردهای صنعتی - مانند پردازش شیمیایی، تولید برق و انرژی بادی - که نیاز به دقت اکتساب دقیق و عملیات مداوم دارند، این راه حل ارجح برای سیستم های کنترل فرآیند با قابلیت اطمینان بالا است.
