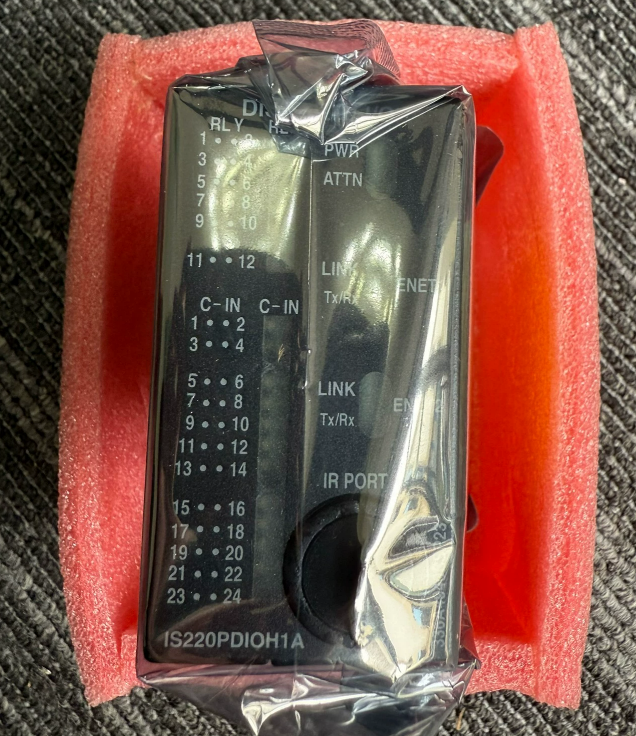

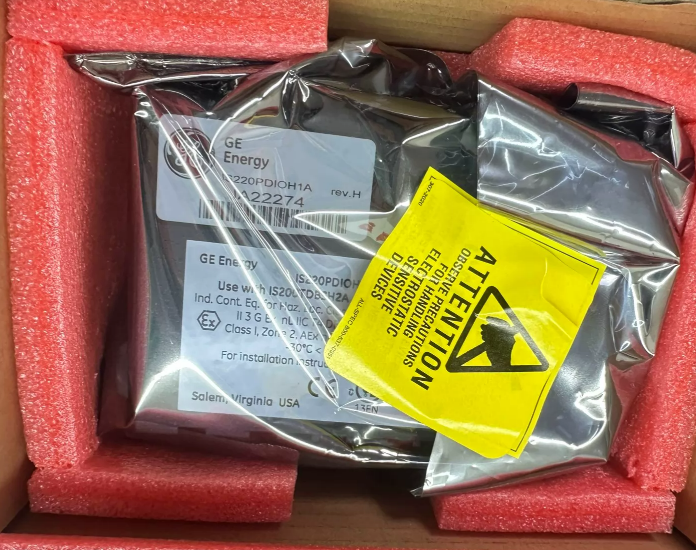

IS220PDIOH1A GE مارک VIe
| محل منبع | ایالات متحده آمریکا |
|---|---|
| نام تجاری | GE |
| گواهی | Certificate of Origin |
| شماره مدل | is220pdioh1a |
| سند | GE-Mark-VIe-VIeS.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $5000 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | is220pdioh1a |
|---|---|---|---|
| کاتالوگ | مارک VI | قیمت فروش | 5000 دلار |
| وضعیت | در انبار | مبدا | ایالات متحده آمریکا |
| زمان سرب | 3-5 روز کاری | گارانتی | 1 سال |
| وزن | 1 کیلوگرم | ||
| برجسته کردن | ماژول ورودی/خروجی گسسته طراحی با قابلیت تعویض داغ,SIL 2 سطح ایمنی ماژول Mark VIe,منبع تغذیه 24 ولت DC بسته ورودی/خروجی PDIO |
||
توضیحات محصول
IS220PDIOH1A GE Mark VIe
ویژگی ها و مزایا
- دمای عملیاتی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد (تا +85 درجه سانتیگراد برای برخی مدل ها)
- دمای ذخیره سازی: -55 درجه سانتیگراد تا +90 درجه سانتیگراد
- رطوبت نسبی: 5%-95% (بدون میعان)
- درجه حفاظت: IP20
- ولتاژ منبع تغذیه: 24 ولت DC (محدوده عملیاتی: 9-36 ولت DC)
- مصرف برق: <4 وات
- پشتیبانی از حالت های مختلف پیکربندی، از جمله سیمپلکس، افزونگی دوگانه و افزونگی سه گانه (TMR)
- سازگار با سیستم های TMR و پشتیبانی از برنامه های کاربردی سطح ایمنی SIL 2
- دارای طراحی قابل تعویض در حین کار (توجه: عملیات باید با قطع برق انجام شود)، که امکان نگهداری یا تعویض را بدون اختلال در عملکرد کلی فراهم می کند.
مشخصات محصول
| نام تجاری | جنرال الکتریک |
|---|---|
| مدل | IS220PDIOH1A |
| کاتالوگ | Mark VIe |
| وزن ناخالص/وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16 سانتی متر × 16 سانتی متر × 12 سانتی متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 5000 دلار |
| گارانتی | 12 ماه |
| زمان تحویل | 3-5 روز کاری |
| شرکای پستی | DHL، UPS، TNT، FedEx و EMS |
توضیحات محصول
IS220PDIOH1A یک ماژول ورودی/خروجی گسسته (I/O) با ادغام بالا است که توسط GE برای سیستم های کنترل سری Mark VIe Speedtronic آن طراحی شده است. این ماژول به عنوان یک جزء حیاتی از یک سیستم کنترل توزیع شده (DCS)، عمدتاً برای جمع آوری سیگنال های دیجیتال از دستگاه های میدانی و خروجی سیگنال های کنترلی بر اساس دستورالعمل های سیستم کنترل استفاده می شود و به عنوان یک پل حیاتی بین دستگاه های میدانی - مانند سنسورها و محرک ها - و سیستم کنترل عمل می کند.
این ماژول که معمولاً در صنعت به عنوان "PDIO" (بسته ورودی/خروجی گسسته) شناخته می شود، فلسفه طراحی اصلی آن ادغام بالای توابع ورودی دیجیتال و خروجی دیجیتال بر روی یک PCB واحد است و راه حلی یکپارچه برای جمع آوری داده ها از و کنترل دستگاه های میدانی مانند کنتاکت ها، شیرهای برقی و آلارم ها ارائه می دهد. این ماژول داده ها را به صورت بلادرنگ با کنترلر Mark VIe از طریق شبکه دوگانه IONet اترنت 100 مگابیت بر ثانیه با تمام دوبلکس تبادل می کند و از زمان پاسخ بسیار کوتاه اطمینان حاصل می کند.
مطالعه موردی
در یک نیروگاه خاص، استفاده از این ماژول برای نظارت بر داده های عملکرد بلادرنگ از توربین بخار، سطح نظارت عملیاتی را به طور قابل توجهی بهبود بخشیده است. با جمع آوری پارامترهای عملیاتی مختلف از توربین بخار، این ماژول پشتیبانی دقیق و بلادرنگ از داده ها را برای سیستم کنترل فراهم می کند.
محصولات همراه مرتبط
| محصولات همراه | توضیحات عملکرد |
|---|---|
| IS220PDIAH1B | ماژول ورودی دیجیتال خالص |
| IS220PDOAH1B | ماژول خروجی دیجیتال خالص |
| IS220PDIIH1B | ماژول ورودی پیشرفته |
| IS220YDIAS1A | بسته I/O ورودی گسسته 32 کاناله |
| IS220YDOAS1A | بسته I/O خروجی گسسته 32 کاناله |
| IS420UCSBH1A | کنترلر UCSB، چندین ماژول IS220PDIOH1A را از طریق IONet مدیریت می کند |
| IS220PPDAH1B | ماژول بازخورد توزیع برق، منبع تغذیه کمکی 28 ولت DC افزونه را فراهم می کند |
مراحل نصب
- نصب برد ترمینال: برد ترمینال انتخاب شده (TDBS یا TDBT) را به طور ایمن نصب کنید.
- قرار دادن ماژول: بسته I/O PDIO را مستقیماً در کانکتور برد ترمینال قرار دهید.
- اتصال مکانیکی: ماژول را با استفاده از پیچ های رزوه دار در کنار پورت های اترنت به صورت مکانیکی محکم کنید؛ پیچ ها در براکت های نصب مربوطه روی بلوک ترمینال قرار می گیرند.
- اتصال اترنت: یک یا دو کابل اترنت را وصل کنید. هنگام استفاده از اتصال دوگانه، ENET1 معمولاً به شبکه کنترلر R متصل می شود.
- اتصال برق: کانکتور سه پین برق را به منبع تغذیه وصل کنید تا برق ماژول تامین شود.
- پیکربندی نرم افزار: در صورت لزوم، از برنامه ToolboxST برای پیکربندی بسته I/O استفاده کنید.
سوالات متداول
آیا IS220PDIOH1A از تعویض در حین کار پشتیبانی می کند؟
خیر. برای جلوگیری از آسیب به پین های ارتباطی بک پلین یا کنتاکت های خروجی رله ناشی از تخلیه جریان گذرا، ماژول باید در حین خاموش بودن برق برداشته یا نصب شود.
چه بلوک ترمینالی برای این ماژول مورد نیاز است؟
عمدتاً با IS200TDBSH2A (برای کاربردهای سیمپلکس) یا IS200TDBTH2A (برای کاربردهای TMR) استفاده می شود.
قابلیت درایو نقاط خروجی چقدر است؟
ظرفیت جریان معمول کنتاکت های خروجی رله 2 آمپر در هر نقطه (بار مقاومتی) است.
دوره گارانتی این ماژول چقدر است؟
معمولاً دوره گارانتی محصولات اصلی 12 ماه است.
