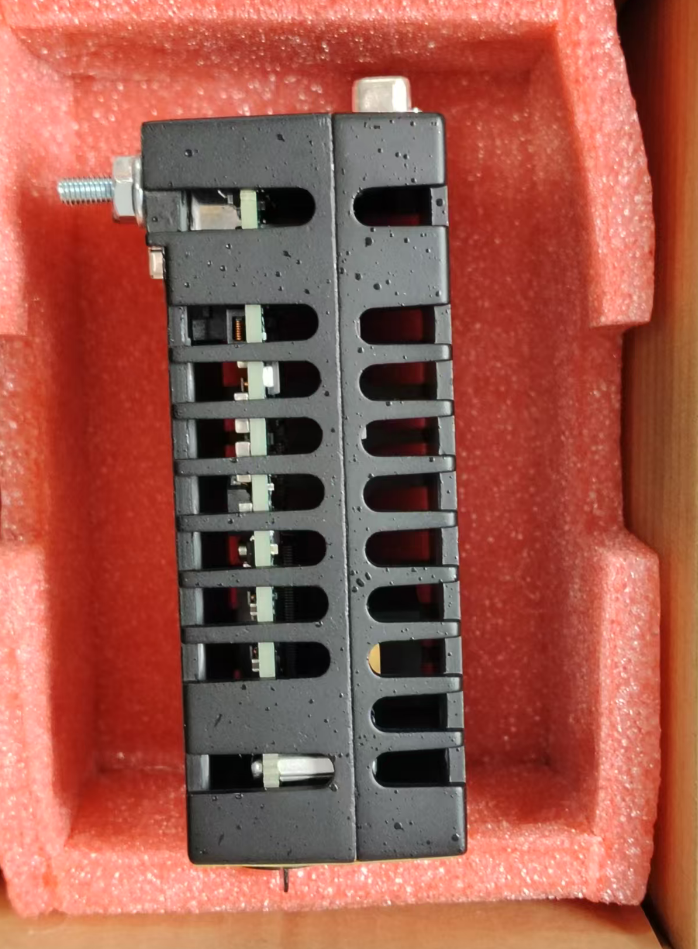

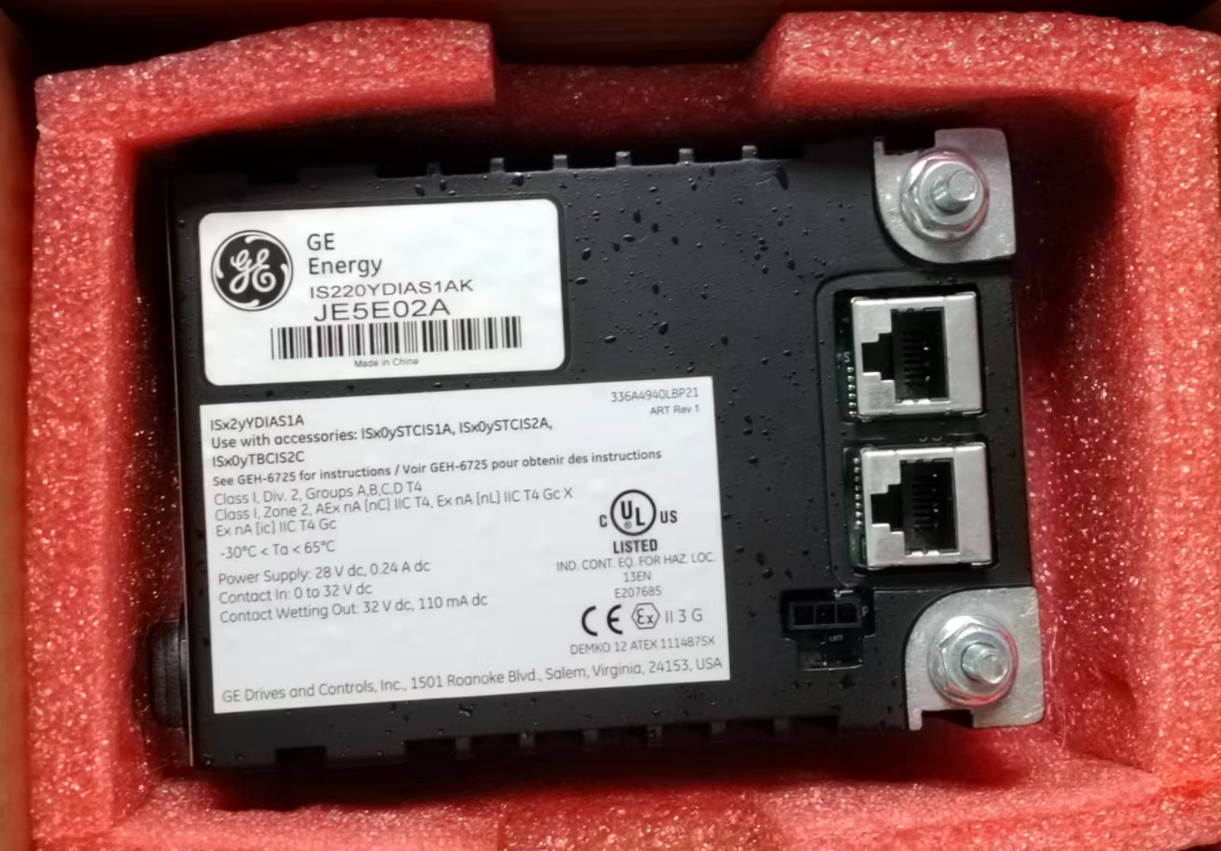

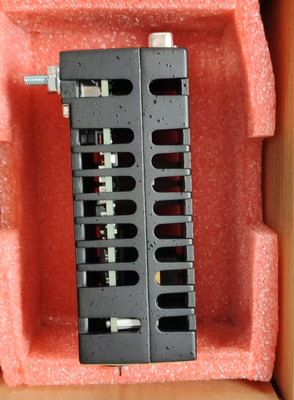

IS220YDIAS1A GE Mark VIe

IS220YDIAS1A یک ماژول ورودی جدا / سوئیچینگ با قابلیت اطمینان بالا (I / O Pack) است که توسط جنرال الکتریک برای سیستم های کنترل و ایمنی عملکردی Mark VIe / Mark VIeS توسعه داده شده است.این ماژول عمدتا برای دریافت سیگنال های اتصال خشک و تماس مرطوب از دستگاه های صنعتی استفاده می شود و به طور گسترده ای در توربین های گاز سنگین استفاده می شود، توربین های بخار و برنامه های کنترل اتوماسیون صنعتی در مقیاس بزرگ.

عملکرد اصلی ماژول این است که سیگنال های سوئیچ تماس خشک را از محیط های صنعتی (مانند وضعیت شروع / توقف تجهیزات ، موقعیت های باز / نزدیک شیر و سیگنال های تماس خطا) بدست آورد.از طریق مدارهای جداکننده الکتریکی ساخته شده، تداخل الکترومغناطیسی را سرکوب می کند.، سیگنال ها را به سیگنال های دیجیتال قابل تشخیص توسط کنترل کننده تبدیل می کند و آنها را به سیستم کنترل GE Mark VIe منتقل می کند.

• طراحی بسیار قابل اعتماد: مناسب برای محیط های صنعتی خشن، با مقاومت در برابر لرزش، رطوبت و نوسانات دمایی.
• عملکرد پاسخ سریع: دارای یک مدار تشخیص سیگنال با سرعت بالا با زمان پاسخ سیگنال ≤1 ms است که امکان ضبط دقیق سیگنال های سوئیچینگ گذرا در سطح میلی ثانیه را فراهم می کند.

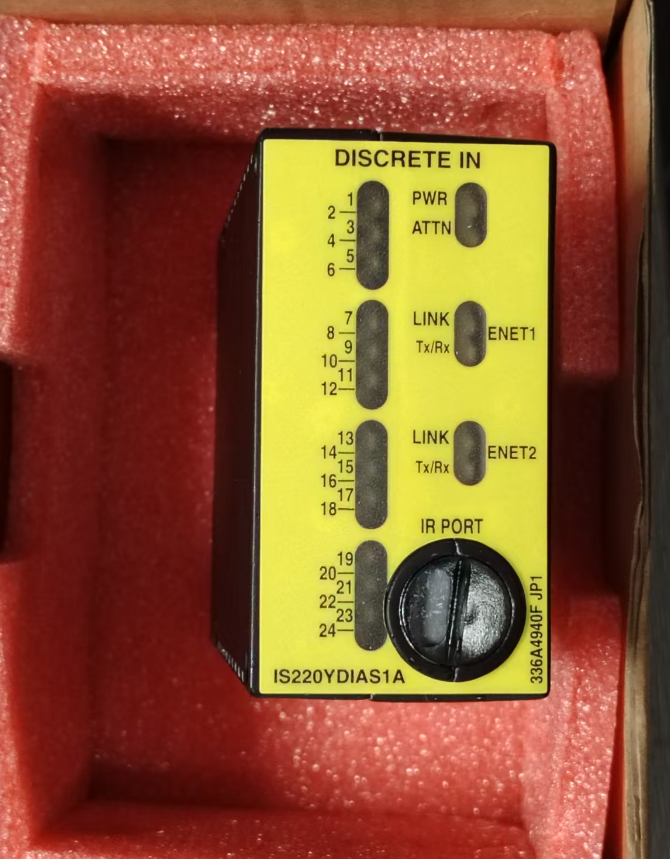

• پیکربندی انعطاف پذیر: هر کانال دارای یک شاخص وضعیت LED مستقل است که تشخیص سریع و رفع مشکل را تسهیل می کند.
• قابلیت های پیشرفته تشخیصی: این ماژول دارای عملکردهای تشخیصی داخلی جامع است که وضعیت کانال و سلامت ارتباطات را در زمان واقعی نظارت می کند.
• اطمینان از صدور گواهینامه ایمنی: به هر دو استاندارد UL و CE گواهینامه داده شده است، که آن را برای استفاده در هر دو مکان خطرناک و غیر خطرناک مناسب می کند.
• فیلترسازی قابل برنامه ریزی نرم افزاری: به طور موثر مشکلات سیگنال ناشی از تداخل الکترومغناطیسی قوی از اینورترهای نیروگاه و موتورها را فیلتر می کند.

1. آماده سازی: بسته بندی ضد ایستاتیک ماژول جدید را بررسی کنید و یک بند مچ دست ضد ایستاتیک (ESD Wrist Strap) بپوشید.

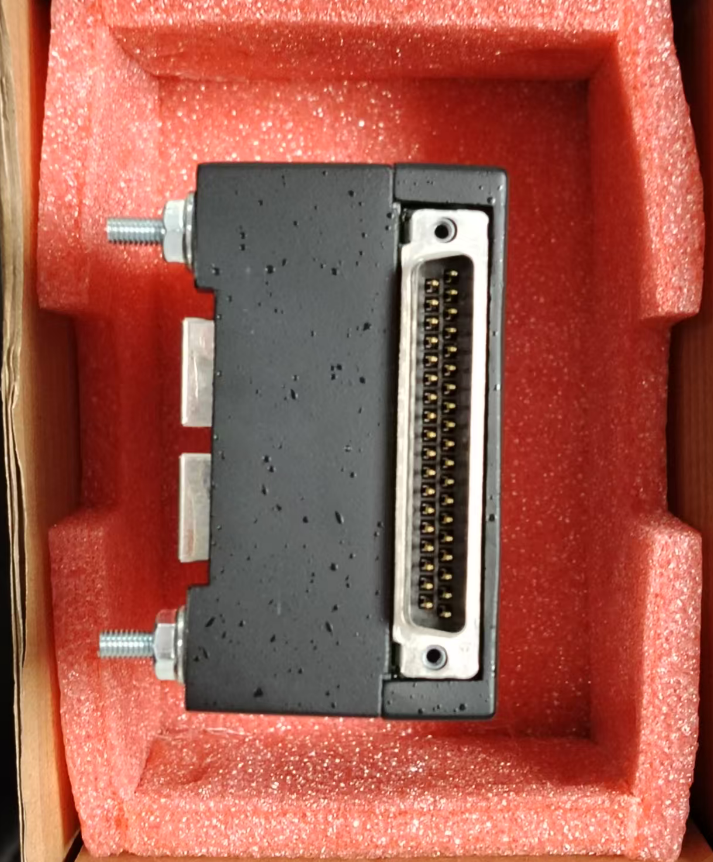

2. تراز: اتصال دهنده D-Sub با چگالی بالا در IS220YDIAS1A را با سوکت مربوطه در تخته پایانی تراز کنید.
3. قفل کردن و قفل کردن: پیچ های نصب شده را در هر دو طرف ماژول به آرامی محکم کنید تا تماس الکتریکی خوب و قفل شدن ایمن را تضمین کنید (از فشار بیش از حد جلوگیری کنید).
4. اتصال کابل اترنت: کابل اترنت دو پورت IONet را به پورت RJ-45 در بالای ماژول متصل کنید.
5. پیکربندی سیستم: ماژول جدید را در نرم افزار پیکربندی ToolboxST اختصاص دهید و فایل پیکربندی را منتشر کنید.

در سیستم کنترل توربین بخار یک نیروگاه حرارتی، ماژول IS220YDIAS1A مسئول دریافت سیگنال های جداگانه از سنسورهای مختلف است.مانند سیگنال های تماس از سوئیچ های دمایی و فشاراین سیگنال ها وضعیت عملیاتی تجهیزات را نشان می دهند و ماژول سیگنال های به دست آمده را برای تجزیه و تحلیل و پردازش به سیستم کنترل منتقل می کند.

این ماژول همچنین قادر به تنظیم سرعت چرخش توربین بخار و انجام وظایف مانند حرکت ترمز، تعیین حالت حرارتی به طور خودکار، انتخاب حالت راه اندازی،شتاب، و سرعت ثابت 3000 دور در دقیقه را حفظ کنید.

IS220YDIAS1A چند کانال ورودی داره؟
این ماژول 32 کانال ورودی جداگانه را فراهم می کند.

IS220YDIAS1A از چه نوع سیگنال ورودی پشتیبانی می کند؟
این دستگاه از سیگنال های تماس خشک و تماس مرطوب پشتیبانی می کند و با سیگنال های PNP / NPN فعال 24V DC سازگار است. محدوده ولتاژ ورودی 24V DC تا 32V DC است.

محدوده دمای کار IS220YDIAS1A چیست؟
محدوده دمای کار -40°C تا +85°C است.

مدت گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی برای محصولات اصلی 12 ماه است.
