IS200STTCH2A GE مارک VI
جزئیات محصول
| نام تجاری | جنرال الکتریک | شماره ماژول | IS200STTCH2A |
|---|---|---|---|
| کاتالوگ | مارک ششم | قیمت فروش | 3700 دلار |
| مبدا | ایالات متحده آمریکا | کد HS | 8537101190 |
| وضعیت | در انبار | زمان سرب | 3-5 روز کاری |
| وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم | اندازه بسته بندی | 16cm x 16cm x 12cm |
| بندر حمل و نقل | Xiamen | گارانتی | 1 سال |
| پرداخت | T/T | همکاران پیک | DHL، UPS، TNT، FedEx و EMS |
توضیحات محصول

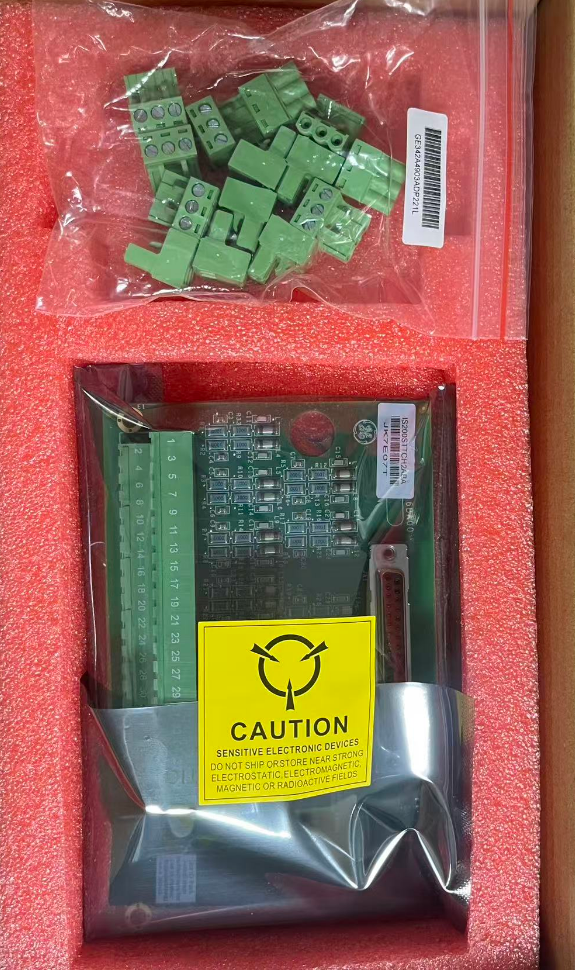

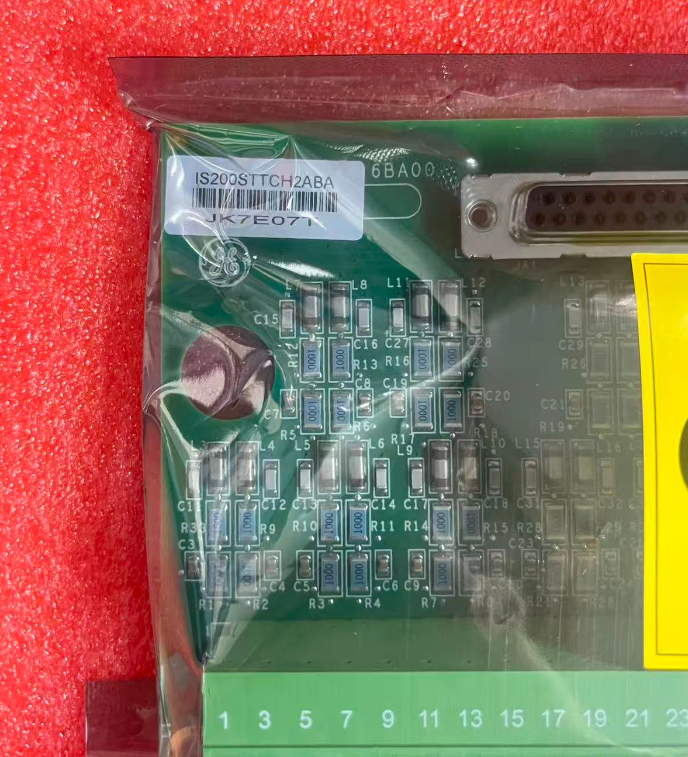

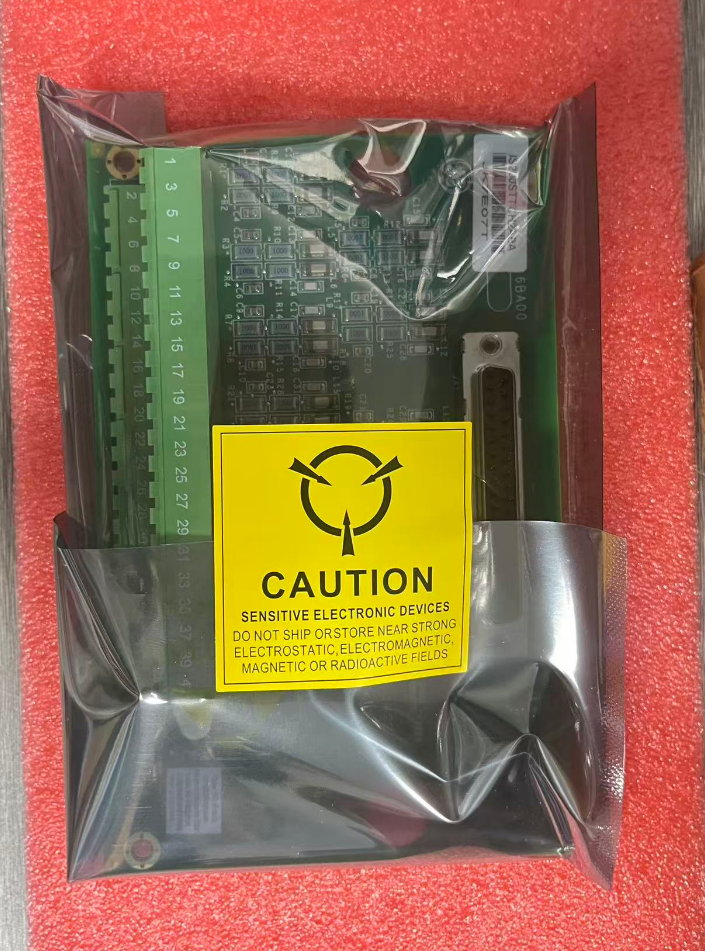

IS200STTCH2A GE Mark VI
| نام تجاری | جنرال الکتریک |
|---|---|
| مدل | IS200STTCH2A |
| کاتالوگ | Mark VI |
| وزن ناخالص/وزن حمل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16 سانتی متر × 16 سانتی متر × 12 سانتی متر |
| کشور مبدا | ایالات متحده آمریکا |
| کد HS | 8537101190 |
| زمان تحویل | موجود |
| بندر حمل و نقل | Xiamen |
| پرداخت | T/T |
| قیمت فروش | 3700 دلار |
| گارانتی | 12 ماه |
| زمان تحویل | 3-5 روز کاری |
| شرکای پیک | DHL، UPS، TNT، FedEx و EMS |
ویژگی ها
- دمای عملیاتی: -30 درجه سانتیگراد تا +65 درجه سانتیگراد (غیر متراکم)
- دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
- رطوبت نسبی: 5% تا 95% (غیر متراکم)
- ارتفاع: کمتر یا مساوی 4000 متر (عملیات با کاهش توان؛ کاهش 10% به ازای هر کیلومتر)
- مقاومت در برابر لرزش: 5-16 هرتز: جابجایی ±1.5 میلی متر؛ 16-150 هرتز: شتاب 1 گرم
- مقاومت در برابر ضربه: موج نیم سینوسی 15 گرم/11 میلی ثانیه
- درجه آلودگی: کلاس 2 (مطابق با IEC 60664-1)
- محل نصب: کابینت کنترل داخلی؛ از نور مستقیم خورشید و گازهای خورنده شیمیایی خودداری شود
توضیحات
IS200STTCH2A یک ماژول ورودی ترموکوپل اختصاصی برای سیستم های کنترل سری Mark VI جنرال الکتریک (GE) است و بخشی از واحدهای جمع آوری سیگنال دما در سری بسته های I/O می باشد. این ماژول به طور خاص برای توربین های گازی صنعتی، توربین های بخار و مجموعه ژنراتور طراحی شده است. این ماژول سیگنال های دما (مانند نوع J، نوع K و نوع T) جمع آوری شده از سنسورهای ترموکوپل میدانی را به سیگنال های دیجیتال برای استفاده توسط سیستم کنترل در نظارت، حفاظت و کنترل حلقه بسته تبدیل می کند.
این ماژول دارای فرم فاکتور Eurocard است و از ارتباط بک پلن VME bus پشتیبانی می کند. پنل جلویی مجهز به دو کانکتور DB37 با چگالی بالا D-sub است که امکان اتصال تا 16 کانال ترموکوپل مستقل را فراهم می کند (برخی پیکربندی ها شامل یک بلوک ترمینال 8 کاناله با ترمینال های جبران اتصال سرد اختصاصی هستند، بسته به مدل بلوک ترمینال خاص انتخاب شده). همچنین شامل یک مدار جبران اتصال سرد (CJC) با دقت بالا برای اطمینان از دقت اندازه گیری در کل محدوده می باشد.
مراحل نصب
- اسلات های شاسی را بررسی کنید: تأیید کنید که اسلات هدف یک اسلات VME bus است (نه اسلات برق P0)، و اطمینان حاصل کنید که حداقل فاصله خنک کننده 10 میلی متری بین اسلات های مجاور وجود دارد.
- ماژول را وارد کنید: ریل های بالا و پایین ماژول را با اسلات های رک تراز کنید، سپس آن را به طور یکنواخت فشار دهید تا کانکتور بک پلن کاملاً درگیر شود. پس از شنیدن صدای "کلیک"، پیچ های نصب بالا و پایین را سفت کنید (گشتاور: 0.5-0.6 نیوتن متر).
- بلوک ترمینال را نصب کنید: بلوک ترمینال IS200TBTCH2A را با استفاده از ریل DIN یا صفحه نصب در داخل کابینت محکم کنید، اطمینان حاصل کنید که فاصله آن از بدنه ماژول بیشتر از طول کابل نباشد.
- کابل را وصل کنید: از یک کابل شیلد شده از پیش خاتمه یافته برای اتصال کانکتور DB37 روی پنل جلویی ماژول به کانکتور مربوطه روی بلوک ترمینال استفاده کنید، سپس پیچ های قفل کننده را سفت کنید (به جهت جلوگیری از عدم تراز توجه کنید).
- ترموکوپل را وصل کنید: سیم های جبران ترموکوپل میدانی را مطابق با قطبیت آنها به ترمینال های "+" و "-" مربوطه روی بلوک ترمینال وصل کنید و شیلد را در یک انتها در سمت بلوک ترمینال زمین کنید.
مطالعات موردی
در نیروگاه داخلی یک شرکت پتروشیمی، دمای پوسته یاتاقان توربین بخار با استفاده از یک سیستم جمع آوری داده تک ماژول و تک کاناله نظارت می شود. دو ماژول IS200STTCH2A با افزونگی DMR پیکربندی شده اند، که هر ماژول به طور مستقل داده ها را از دو ترمیستور PT100 روی همان یاتاقان جمع آوری می کند.
این نه تنها از از دست دادن سیگنال دما و در نتیجه قطع اضطراری ناشی از خرابی ماژول جلوگیری می کند؛ بلکه جمع آوری سیگنال دمای افزونه را نیز امکان پذیر می کند. در صورت خرابی هر یک از ماژول ها، سیستم به طور خودکار به داده های ماژول پشتیبان سوئیچ می کند و اطمینان حاصل می کند که واحد در طول سال بدون هیچ گونه توقف برنامه ریزی نشده کار می کند.
این نه تنها از از دست دادن سیگنال دما و در نتیجه قطع اضطراری ناشی از خرابی ماژول جلوگیری می کند؛ بلکه جمع آوری سیگنال دمای افزونه را نیز امکان پذیر می کند. در صورت خرابی هر یک از ماژول ها، سیستم به طور خودکار به داده های ماژول پشتیبان سوئیچ می کند و اطمینان حاصل می کند که واحد در طول سال بدون هیچ گونه توقف برنامه ریزی نشده کار می کند.
سوالات متداول
تفاوت های اصلی بین IS200STTCH2A و IS200STTCH1A چیست؟
تفاوت های اصلی عبارتند از: (1) تعداد کانال ها در STTCH2A از 8 به 16 ارتقا یافته است؛ (2) پشتیبانی از ترموکوپل های نوع N و نوع B اضافه شده است؛ (3) دقت CJC از ±1 درجه سانتیگراد به ±0.5 درجه سانتیگراد بهبود یافته است؛ (4) با پروتکل ارتباطی UDB با سرعت بالاتر سازگار است و نرخ تازه سازی داده ها را به 100 میلی ثانیه (قبلاً 200 میلی ثانیه) افزایش می دهد.
آیا هنگام تعویض ماژول لازم است سیستم را خاموش کرد؟
در پیکربندی افزونه DMR/TMR، تعویض در حین کار بدون نیاز به خاموش کردن سیستم پشتیبانی می شود. با این حال، در پیکربندی تک ماژول، سیستم باید قبل از تعویض خاموش شود؛ در غیر این صورت، سیگنال از آن نقطه اندازه گیری از دست می رود که ممکن است باعث اقدام حفاظتی شود.
دوره گارانتی این ماژول چقدر است؟
به طور معمول، دوره گارانتی محصولات اصلی 12 ماه است.
