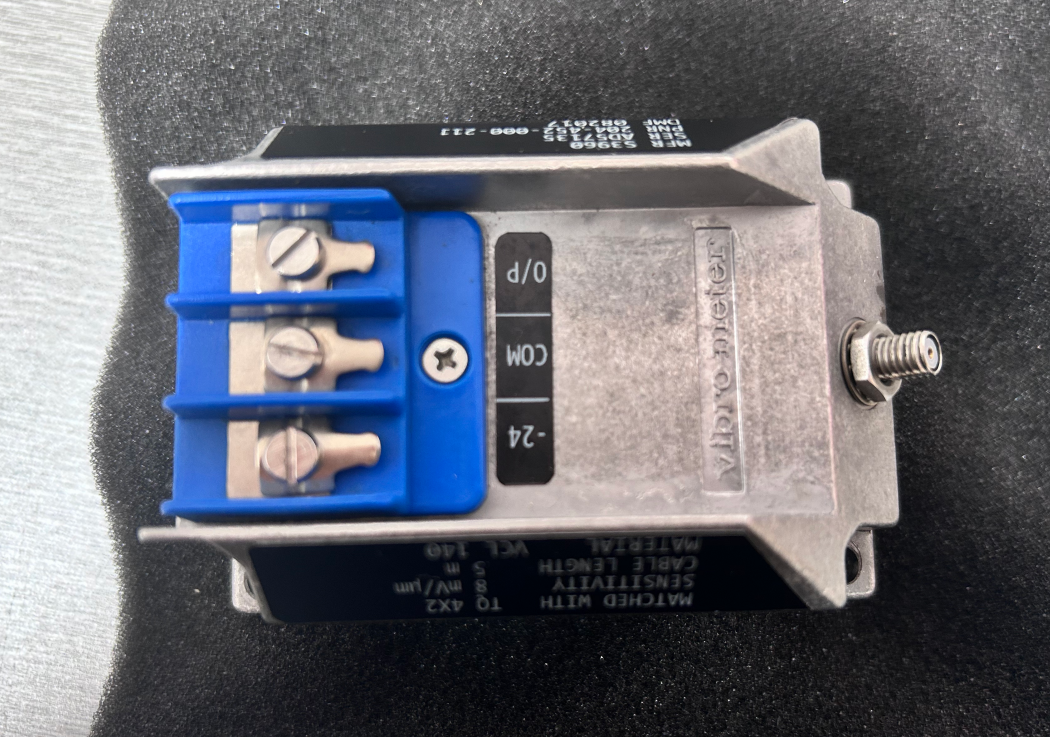

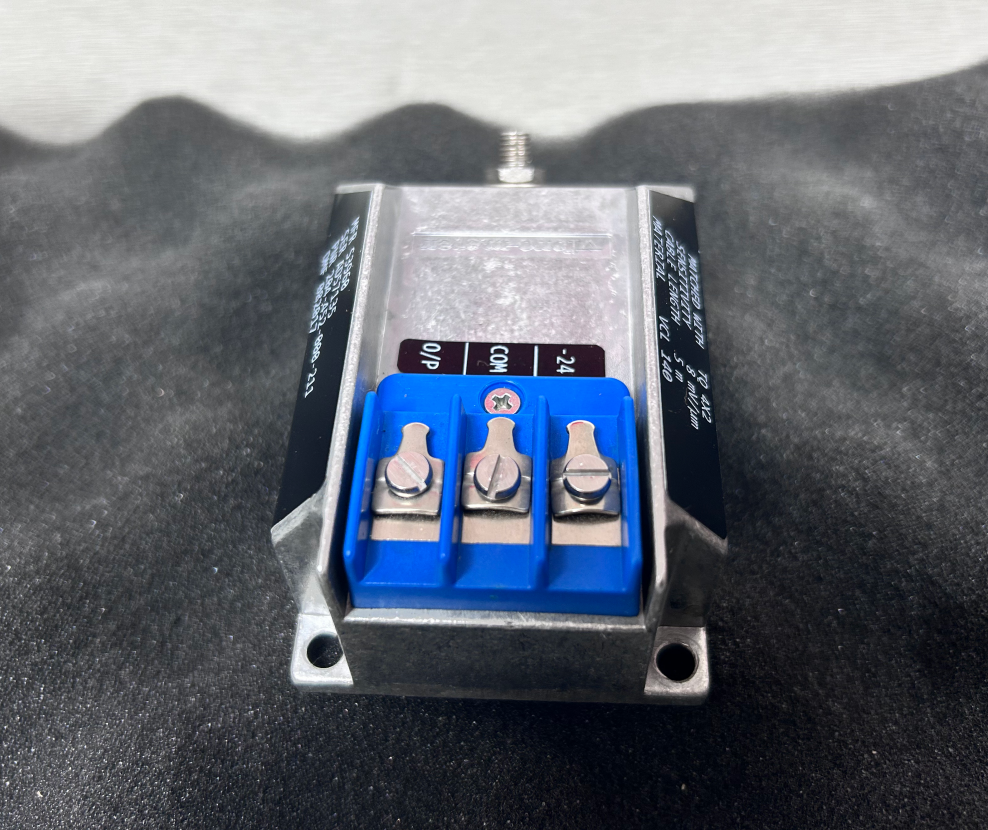

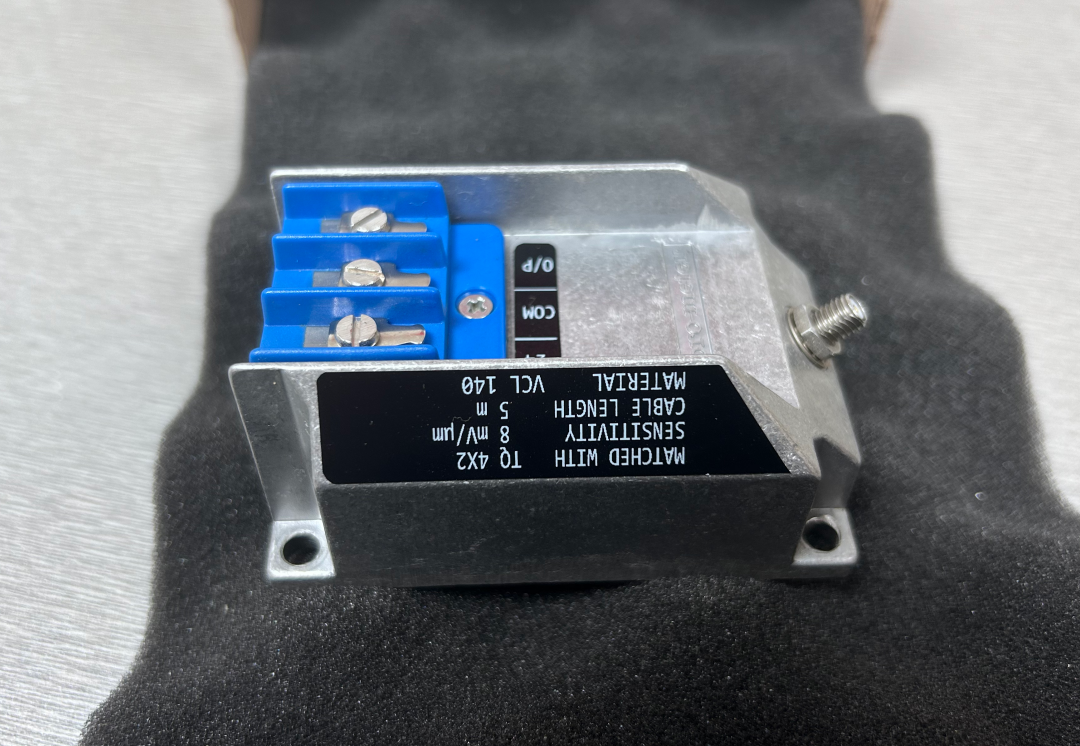

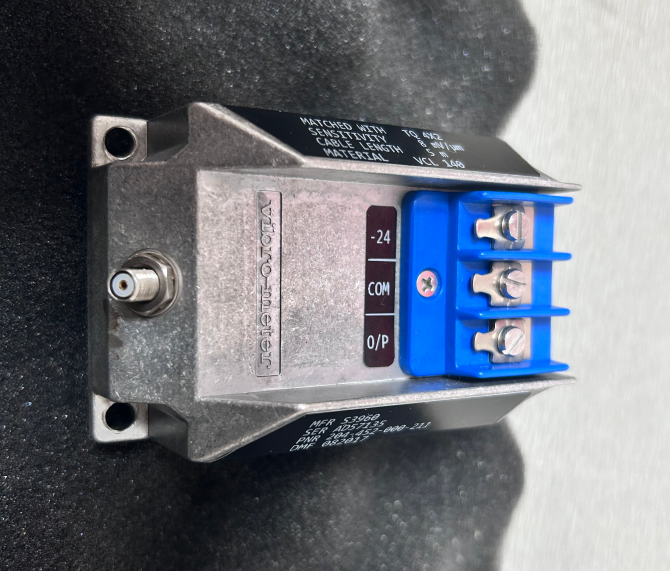

IQS452 204-452-000-021

IQS452 204-452-000-021یک سیستم تهویه سیگنال با عملکرد بالا است که عمدتا برای برنامه های نظارت بر ارتعاش حیاتی در ماشین آلات چرخان طراحی شده است.این دستگاه دارای یک نوسانگر/دمودولاتور با فرکانس بالا است که سیگنال محرک را به سنسورهای سازگار ارسال می کند و میدان الکترومغناطیسی مورد نیاز برای اندازه گیری شکاف را تولید می کند..

هنگامی که با سنسورهای بدون تماس TQ402 یا TQ412 جفت می شود، یک سیستم کامل اندازه گیری نزدیکی جریان گرد و غبار با اجزای کاملا قابل تعویض را تشکیل می دهد.این سیستم امکان اندازه گیری بدون تماس از جابجایی نسبی قطعات در حال حرکت ماشین را فراهم می کند، تولید یک سیگنال ولتاژ یا جریان متناسب با فاصله بین نوک سنج سنج سنج و هدف (مانند یک شاخه ماشین).

• حداقل ولتاژ فاصله: -1.6 ولت
• حداکثر ولتاژ فاصله: -17.6 ولت
• محدوده پویا: 16 ولت
• مقاومت خروجی: 500 Ω
• جریان مدار کوتاه: 45 mA
• ولتاژ تغذیه: -20V تا -32V
• جریان تغذیه: 13 ± 1 mA (حداکثر 25 mA)
• ظرفیت ورودی: 1 nF
• اندوکتانس ورودی: 100 μH

• اندازه گیری با دقت بالا: اندازه گیری جابجایی در سطح میکرو را بر اساس اصل جریان گردشی بدست می آورد
• قابلیت اطمینان استثنایی: ویژگی های قطعات با کیفیت بالا و محفظه آلومینیوم استرود شده، مناسب برای محیط های صنعتی خشن
• پیکربندی انعطاف پذیر: محدوده اندازه گیری و حساسیت پیکربندی شده؛ پشتیبانی از خروجی جریان یا ولتاژ
• گواهینامه ضد انفجار: گواهینامه ATEX و CSA دوگانه برای استفاده در محیط های بالقوه انفجاری
• تعویض اجزای: تمام اجزای سیستم به طور کامل قابل تعویض هستند و نگهداری را تسهیل می کنند.
• سازگاری با دمای وسیع: محدوده دمای کار از -30°C تا +70°C
• انتقال سیگنال دور: حالت خروجی فعلی از انتقال سیگنال دور پشتیبانی می کند
• پشتیبانی از تعمیر و نگهداری پیش بینی: نظارت در زمان واقعی بر وضعیت ارتعاش ماشین های چرخان

تولید برق: نظارت بر ارتعاش توربین های بخار، توربین های گاز، ژنراتورها و توربین های بادی

نفت و گاز: تجزیه و تحلیل لرزش و نظارت بر کمپرسورها، پمپ ها و خط لوله ها

تولید: مدیریت سلامت تجهیزات حیاتی مانند موتورهای الکتریکی، جعبه های گیربکس و فن ها

حمل و نقل: آزمایش موتورهای هواپیمایی و نظارت بر قرارگاه های راه آهن

ماشین آلات چرخش: توربو کمپرسورها، توربین های هیدرولیک، ژنراتورهای AC و غیره

یک نیروگاه گاز استفاده می کند IQS 452 (مدل 204-452-000-021) در ارتباط با TQ 412 سنسور های نزدیکی برای نظارت بر لرزش شاخه و جابجایی محوری توربین های گاز خود را در زمان واقعی.

این سیستم یک سیگنال ولتاژ حساسیت بالا 8 mV/μm را تولید می کند و از طریق یک پیکربندی سه سیم به DCS متصل می شود. این راه حل امکان نظارت مداوم بر شرایط لاغرهای توربین را فراهم می کند.اجازه می دهد تا تیم عملیات و نگهداری روند لرزش غیرطبیعی را به موقع تشخیص دهد و از خاموش شدن برنامه ریزی نشده جلوگیری کند..

چه نوع خروجی هایی از IQS 452 (204-452-000-021) پشتیبانی می شود؟

این مدل از یک ولتاژ خروجی (تشکیل سه سیم) با محدوده خروجی از -1.6 ولت تا -17.6 ولت و محدوده پویایی 16 ولت استفاده می کند.سری IQS 452 همچنین از یک خروجی فعلی (۲ سیم) پشتیبانی می کند، که می تواند بر اساس نیازهای سفارش انتخاب شود.

چه حسگرها را می توان با IQS 452 استفاده کرد؟

IQS 452 در درجه اول برای استفاده با سنسورهای نزدیکی بدون تماس TQ 402 یا TQ 412 طراحی شده است.

طول کل سیستم چگونه تعیین می شود؟

طول کل سیستم (TSL) مجموع طول کابل یکپارچه سنسور و طول کابل تمدید است. 204-452-000-021 به عنوان طول کل سیستم 5 متر پیکربندی شده است.حداقل نیاز TSL 4 است..4 متر برای یک پیوند 5 متر و 8.8 متر برای یک پیوند 10 متر

دوره ي گارانتي چقدر است؟

گارانتی استاندارد صنعتی: 12 ماه؛ با نصب مناسب و بدون بارگذاری بیش از حد، محصول دارای عمر 5-10 سال است.
