کارت کنترل SC520 3BSE003816R1 ABB Submodule Carrier Inc.
| محل منبع | سوئد |
|---|---|
| نام تجاری | ABB |
| گواهی | Certificate of Origin |
| شماره مدل | SC520 3BSE003816R1 |
| سند | ABB SC520 3BSE003816R1.pdf |
| مقدار حداقل تعداد سفارش | 1 عدد کامپیوتر |
| قیمت | $1700 |
| جزئیات بسته بندی | بسته بندی جعبه اصلی |
| زمان تحویل | 3-5 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1-99 عدد / 3-5 روز |
جزئیات محصول
| نام تجاری | ABB | شماره ماژول | SC520 3BSE003816R1 |
|---|---|---|---|
| کاتالوگ | Advant OCS / AC 800M / AC 800F / 800xA DCS | کد HS | 8537101190 |
| قیمت فروش | 1700 دلار | وضعیت | در انبار |
| مبدا | سوئد | زمان سرب | 3-5 روز کاری |
| گارانتی | 1 سال | وزن ناخالص / وزن حمل و نقل | 2.2 پوند / 35.2 اونس / 1 کیلوگرم |
| اندازه بسته بندی | 16cm x 16cm x 12cm | همکاران پیک | DHL، UPS، TNT، FedEx و EMS |
توضیحات محصول

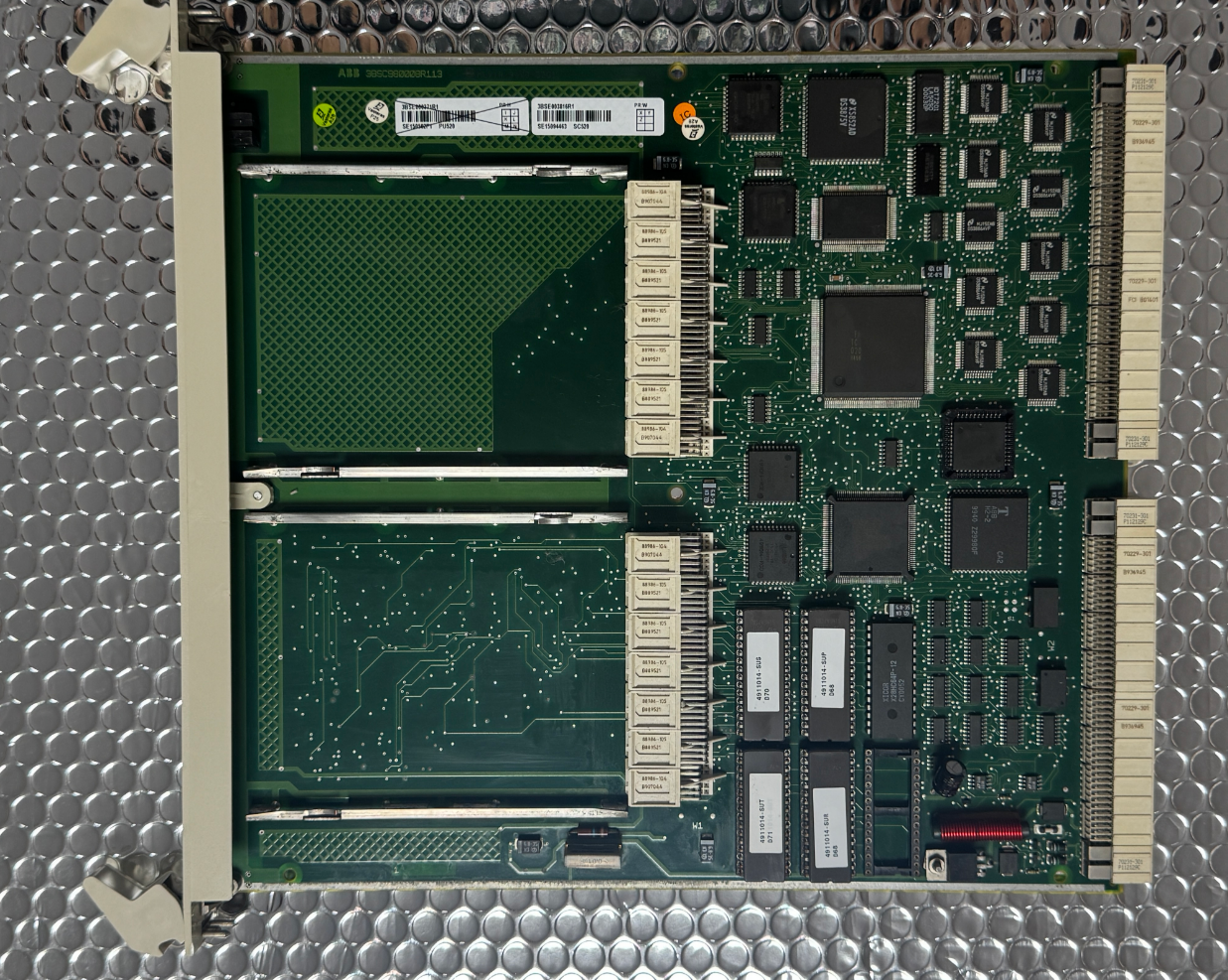

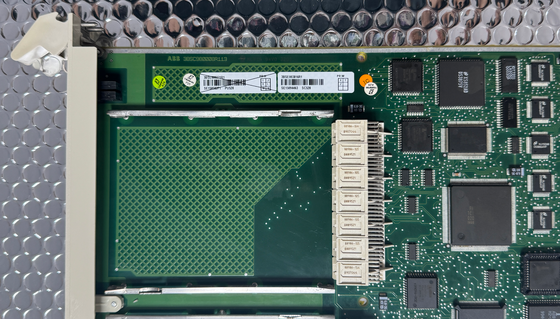

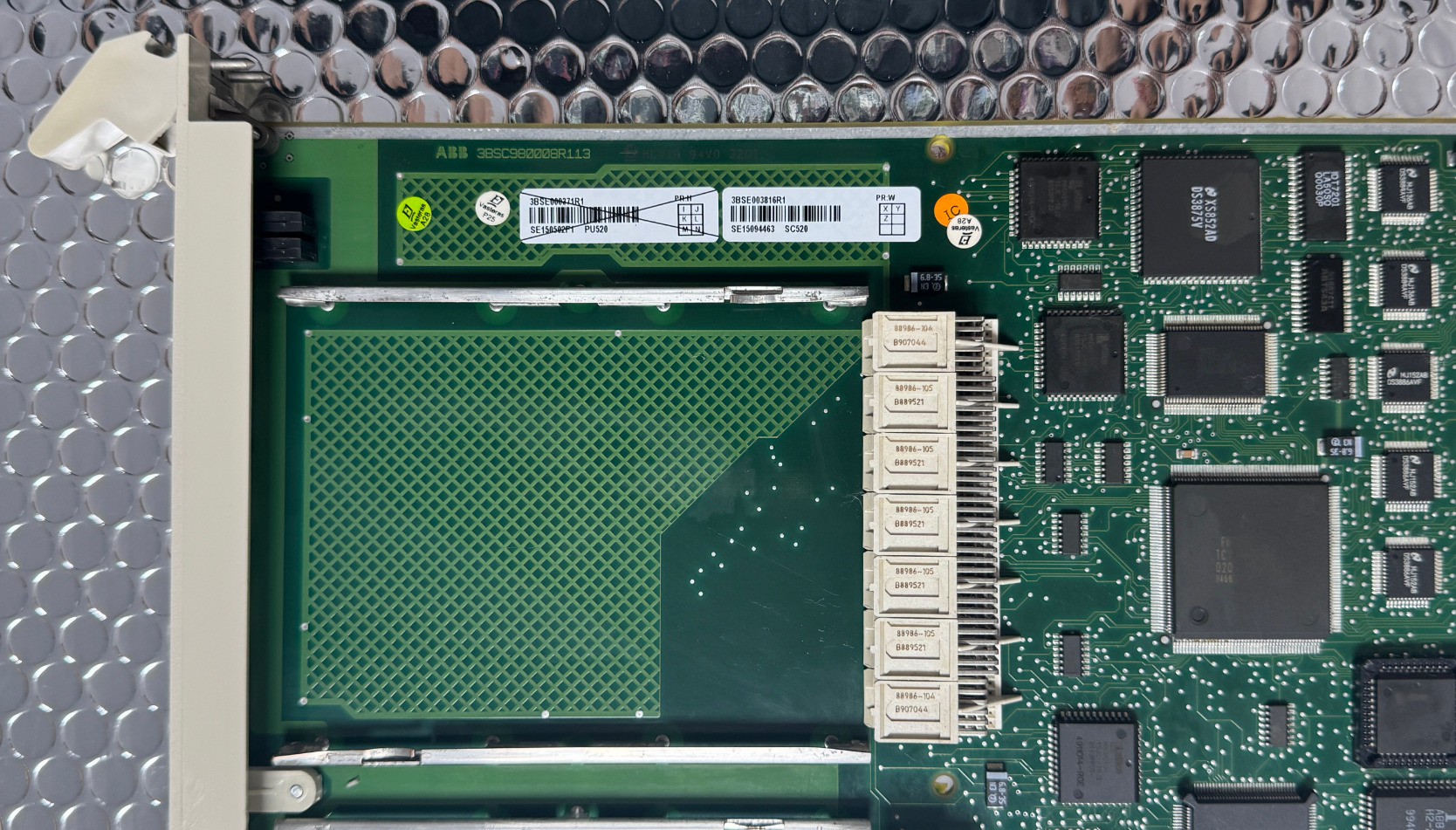

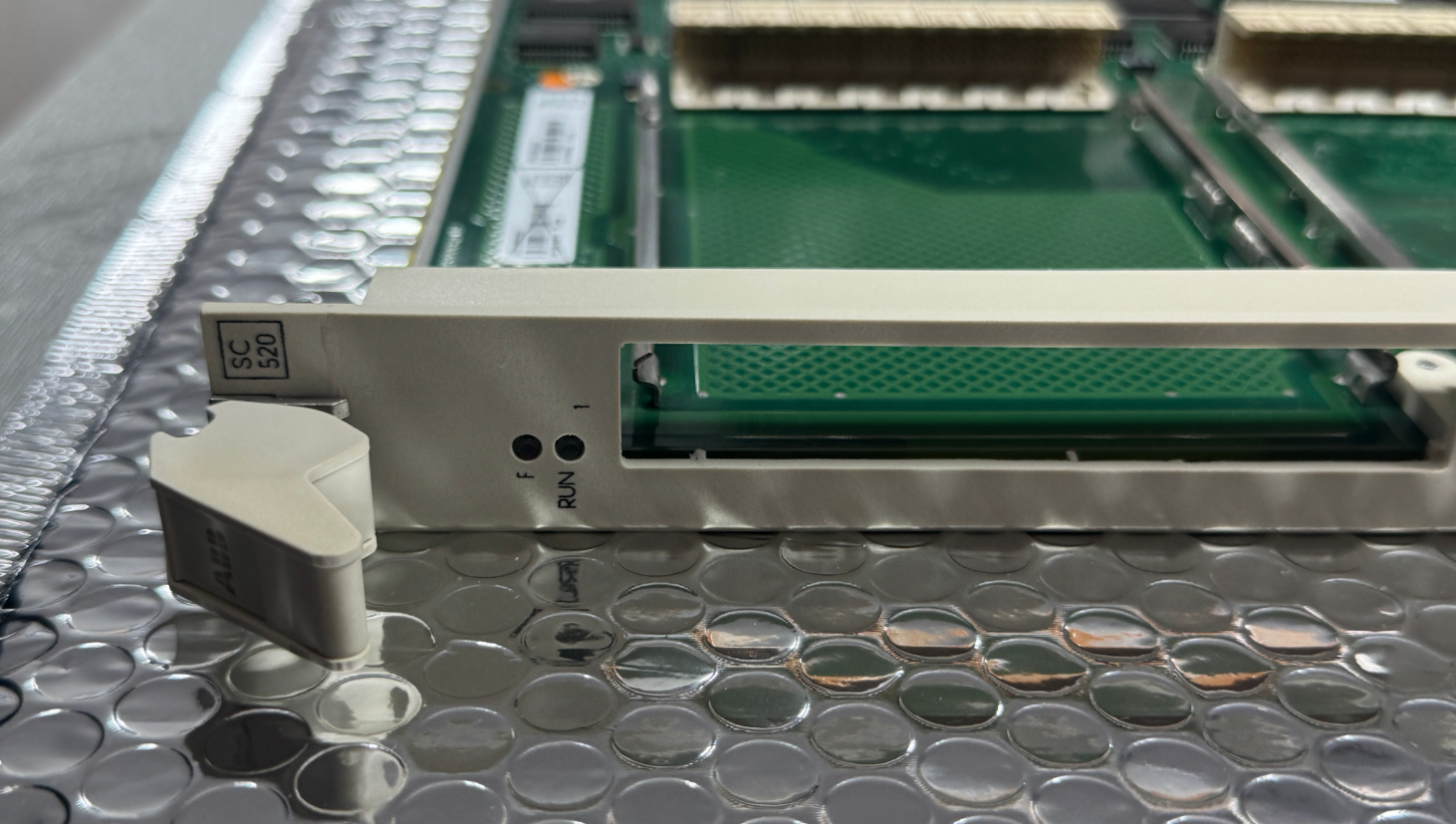

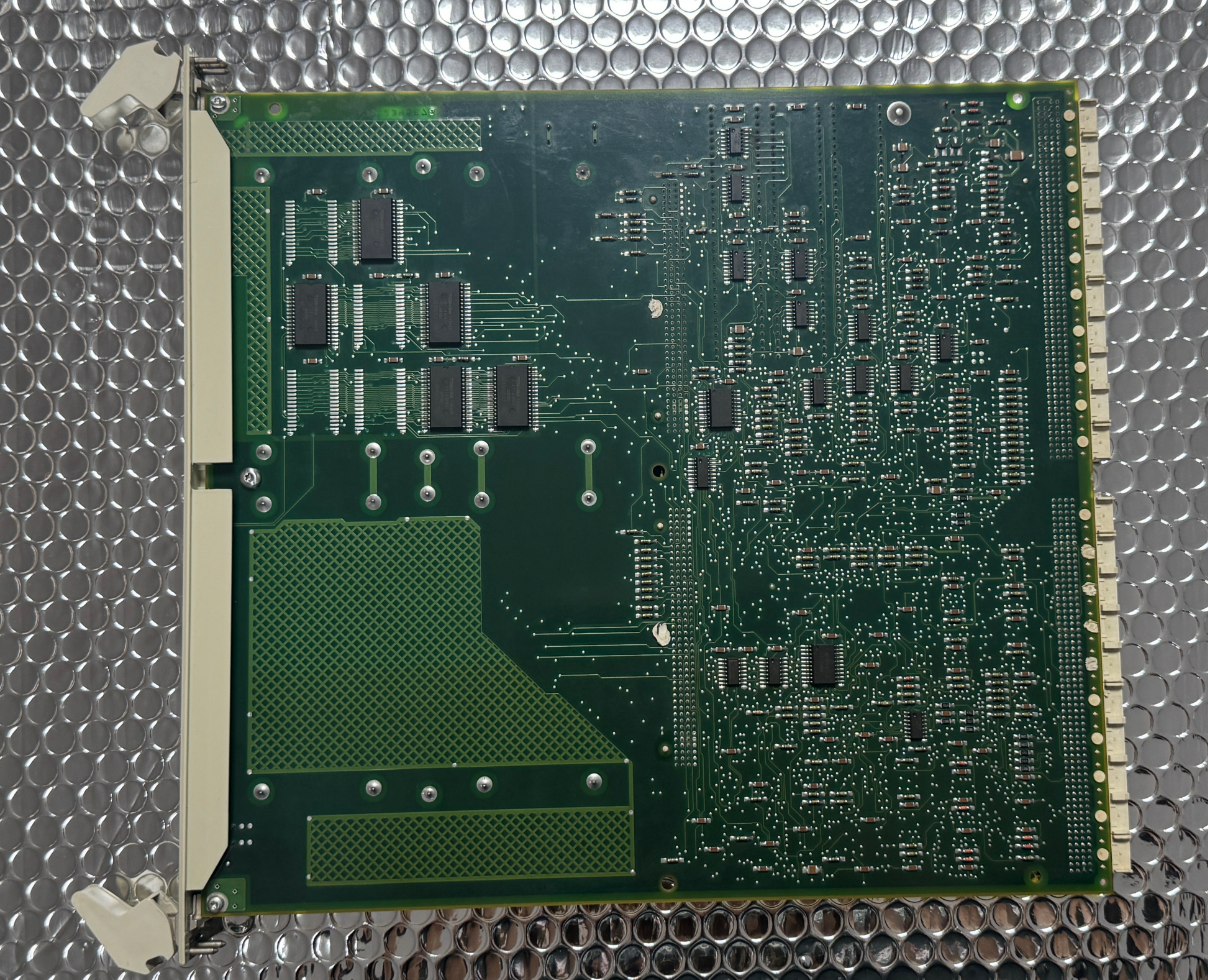

SC520 3BSE003816R1 ABB Submodule Carrier Incl کنترل کارت
ABB SC520 (3BSE003816R1) یک حامل زیر ماژول با عملکرد بالا با یک CPU محلی یکپارچه است. این دستگاه عمدتاً برای سیستم های کنترل توزیع شده (DCS) مانند ABB Advant OCS طراحی شده است.سیستم I/O S100، AC 800M، و AC 800F ◄ این یک بستر نصب و اتصال برای زیرمودول های I / O مختلف مورد استفاده در کاربردهای صنعتی فراهم می کند.
It serves not only as a physical carrier that provides mechanical mounting and electrical connections for submodules (such as the MB300/MB300E) but also utilizes its built-in local CPU to perform rapid data processing and preliminary control at the submodule levelاین به طور قابل توجهی بار بر روی کنترل کننده اصلی را کاهش می دهد و عملکرد زمان واقعی کل سیستم DCS را افزایش می دهد.
ویژگی های کلیدی
- نوع محصول: حامل ماژول فرعی (با CPU محلی)
- سیستم های مرتبط: Advant OCS / AC 800M / AC 800F / 800xA DCS
- ولتاژ تغذیه: 24 ولت DC
- منبع برق اتوبوس: 5V / 1.5A؛ 24V / 0.006A
- کل مصرف برق: 0.8 وات
- دمای کار: -20°C تا +60°C
- دمای نگهداری: -40°C تا +85°C
- درجه حفاظت: IP20
- پردازنده محلی: پردازنده صنعتی 32 بیتی
- پروتکل های ارتباطی: MB300 / MB300E
- زیرمودیول: 2 (مودیول های زیر قابل وصل)
- انطباق: RoHS 2011/65/EU
اقدامات احتیاطی در نصب
عملیات خاموش کردن برق:قبل از وارد کردن یا خارج کردن حامل SC520 یا ماژول های فرعی آن باید اطمینان حاصل شود که قدرت کنترل کننده خاموش شده است تا از آسیب الکتریکی به صفحه پشتی جلوگیری شود.
حفاظت از ESD:SC520 یک دستگاه حساس به الکترواستاتیک است؛ در هنگام استفاده از یک بند مچ دست ضد ایستاتیک استفاده کنید.
سازگاری نرم افزار:اطمینان حاصل شود که ماژول های فرعی وارد شده در SC520 با نسخه فعلی نرم افزار Advant Controller سازگار هستند.
محدودیت های اسلات:برخی از ماژول های فرعی ممکن است الزامات مخصوصی را در مورد اسلات داشته باشند (اسلات 1 در مقابل اسلات 2) ؛ برای جزئیات پیکربندی، به کتاب راهنمای سخت افزار AC450 مراجعه کنید.
انتشار گرما:اطمینان حاصل کنید که فن های قفسه به درستی کار می کنند، زیرا SC520 و ماژول های فرعی آن می توانند گرما قابل توجهی را تحت بار کامل تولید کنند.
قطب قدرت:هنگام اتصال برق 24 ولت DC، قطعات مثبت و منفی را به دقت بررسی کنید.
مزایای محصول
- طراحی ماژولار به کاربران اجازه می دهد تا به طور انعطاف پذیر ماژول های فرعی را با توجه به الزامات اضافه یا تنظیم کنند و به روزرسانی و گسترش سیستم بدون جایگزینی کل واحد حامل را امکان پذیر می کند.
- از تبادل گرم آنلاین پشتیبانی می کند که امکان نگهداری و تعویض بدون وقفه سیستم را دارد.
- دارای یک طراحی صنعتی با مقاومت قوی در برابر تداخل الکترومغناطیسی و ارتعاش، اطمینان از عملکرد پایدار طولانی مدت در محیط های صنعتی خشن است.
- پروفایل فوق العاده باریک در ترکیب با بسته بندی با تراکم بالا، عملکرد بیشتری را در یک اثر فشرده ترکیب می کند و به طور موثر از فضای کابینت استفاده می کند.
مطالعه موردی
يک پلتفرم نفتي در ساحل SC520 رو به عنوان واحد اصلي براي گره هاي دوردست استفاده کردپردازش پیش از پردازش داده های پیچیده (مانند کالیبراسیون و فیلتر)، و مدیریت زمان حساس interlocks محلی مستقل از کنترل کننده مرکزی DCS.
این پیاده سازی به طور قابل توجهی بار بر روی کنترل کننده اصلی را کاهش داد، کنترل مستقل در گره های از راه دور را فعال کرد و سرعت پاسخ سیستم و قابلیت اطمینان را افزایش داد.
مدارک
پرسش های مکرر
مصرف برق SC520 چقدره؟
کل مصرف برق SC520 0.8W است (برقی 1.5A در 5V و 0.006A در 24V است).
چطور میتونم تایید کنم که SC520 درست کار میکنه؟
شما می توانید وضعیت عملیاتی حامل را با بررسی شاخص های وضعیت LED در قفسه و خواندن لیست اسکن ماژول بررسی کنید. شاخص های LED وضعیت منبع برق را نشان می دهند،ارتباطات، و CPU.
محدوده دمای کار SC520 چقدر است؟
محدوده دمای کار SC520 از -20 °C تا +60 °C است. محدوده دمای ذخیره سازی از -40 °C تا +85 °C است.
