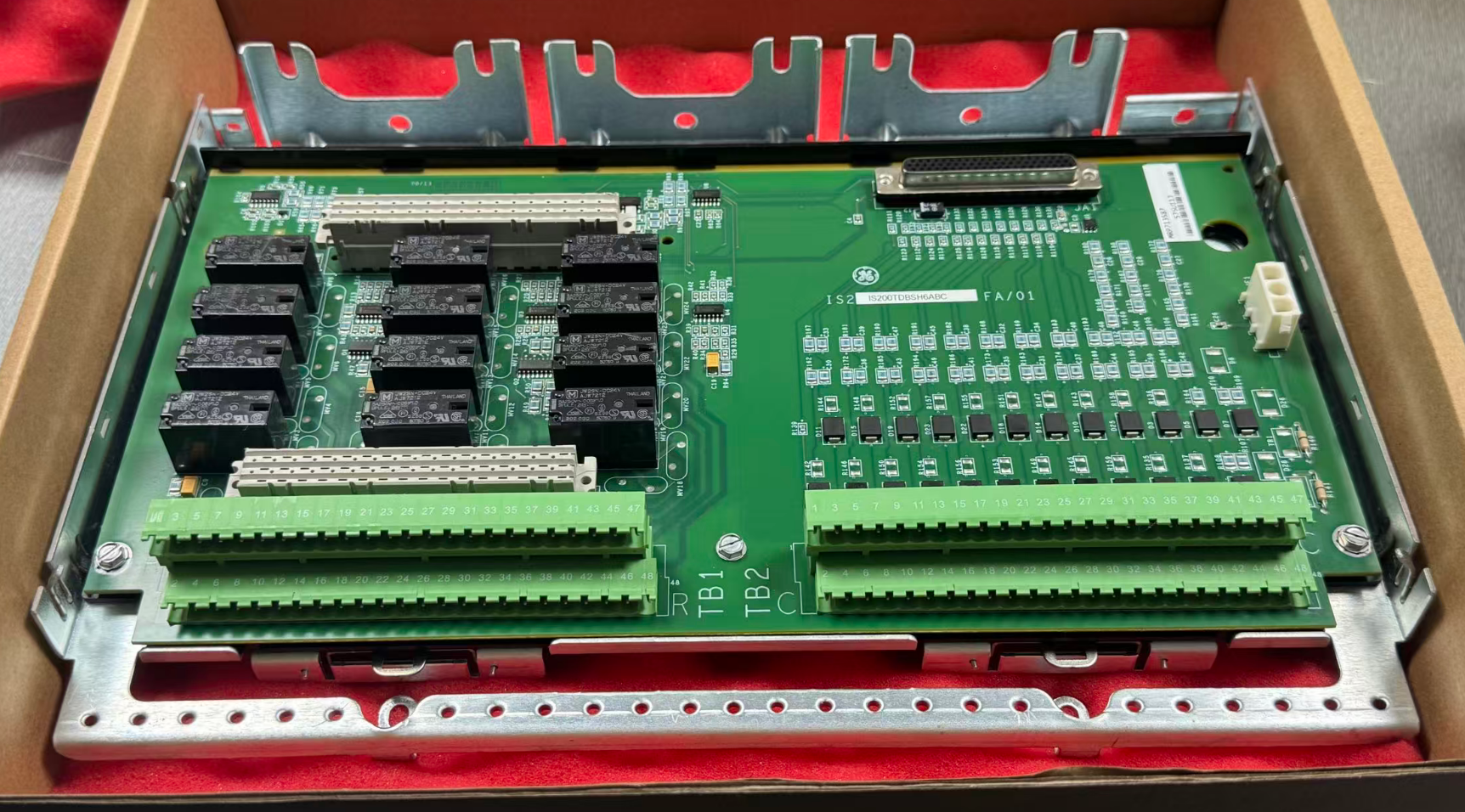

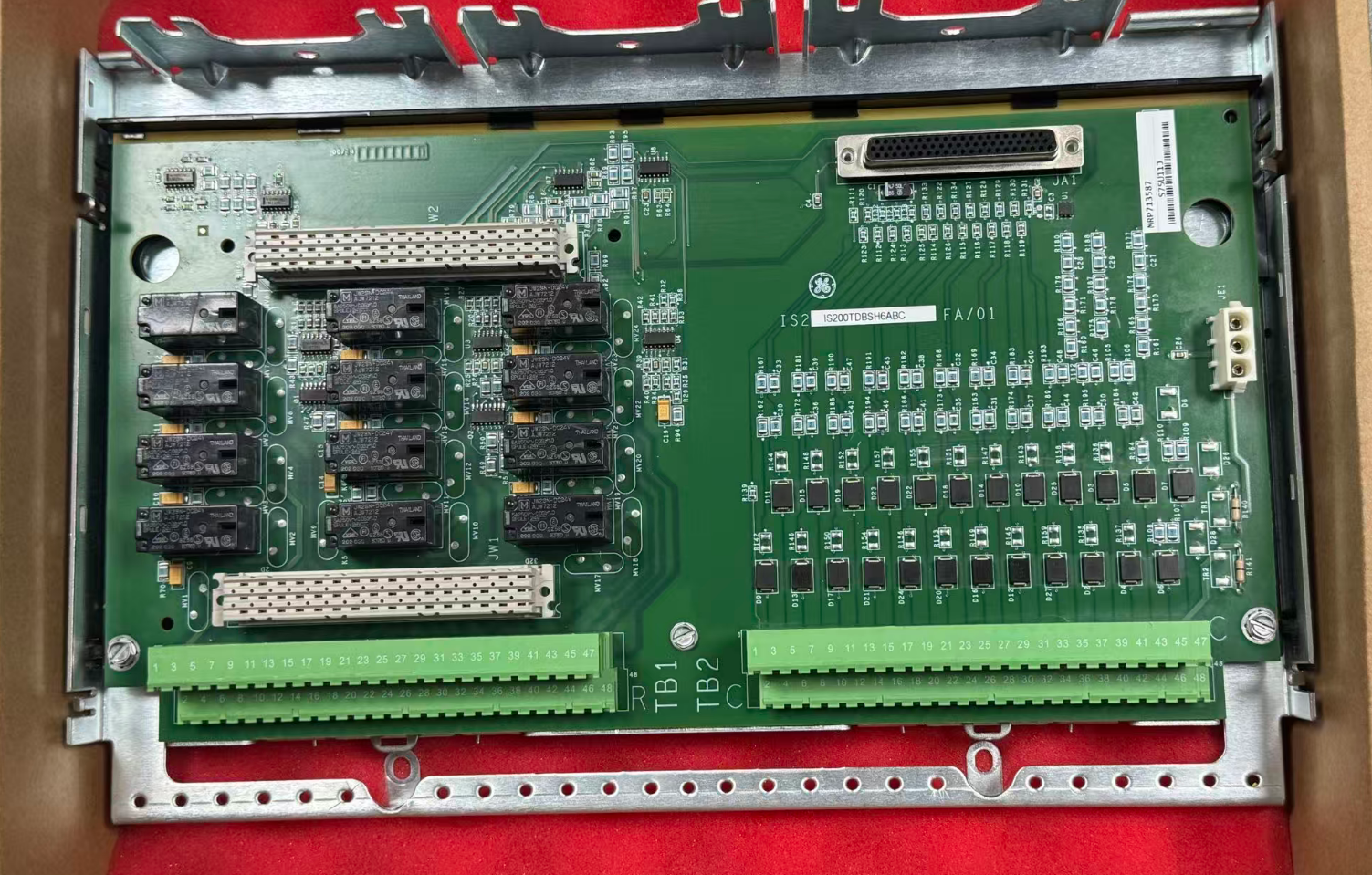

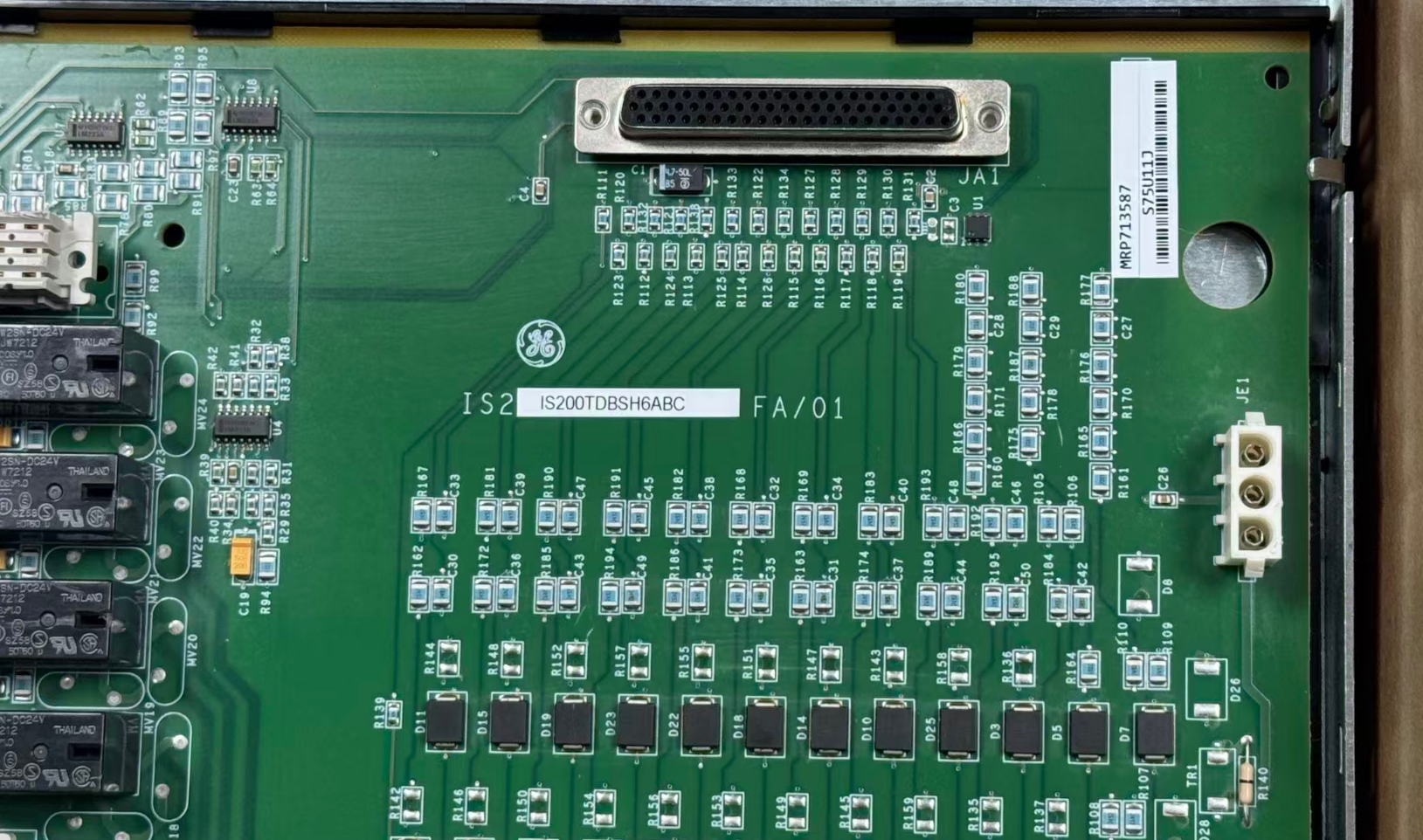

برد ترمینال سیمپلکس ورودی/خروجی گسسته IS200TDBSH6A GE Mark VI

GE IS200TDBSH6A یک برد پایانه Simplex گسسته است. به عنوان یک رابط فیزیکی عمل می کند، سیگنال های منطقی را از حسگرهای گسسته مبتنی بر میدان مختلف (مانند سوئیچ های فشار، سوئیچ های دما، و سیگنال های موقعیت سوپاپ) به سیستم کنترل متصل می کند. به طور همزمان، دستورات منطقی کنترلر را از طریق رله های داخلی به خروجی های تماس خشک تبدیل می کند تا محرک های خارجی مانند شیرهای برقی و کنتاکتورها را هدایت کند.

این مدل همتای سیمپلکس نسخه TMR (Triple Modular Redundant)، TDBTH6A است و برای BOP (تعادل کارخانه) و مدارهای کمکی غیر بحرانی از نظر ایمنی طراحی شده است. پسوند مدل "6A" حیاتی است. این نشان دهنده سازگاری 125 ولت DC است که دارای تقسیم کننده های ولتاژ و وریستورهای اکسید فلزی (MOV) است که به طور خاص برای گذراهای 125 ولت طراحی شده اند - و آن را از نسخه 24 ولت (پسوند "H2A") متمایز می کند.

• کانال های ورودی: 24 کانال، ایزوله گروهی (سازگار با تماس خشک)
• ولتاژ مرطوب ورودی: 100-145 ولت DC (نامی 125 ولت DC)

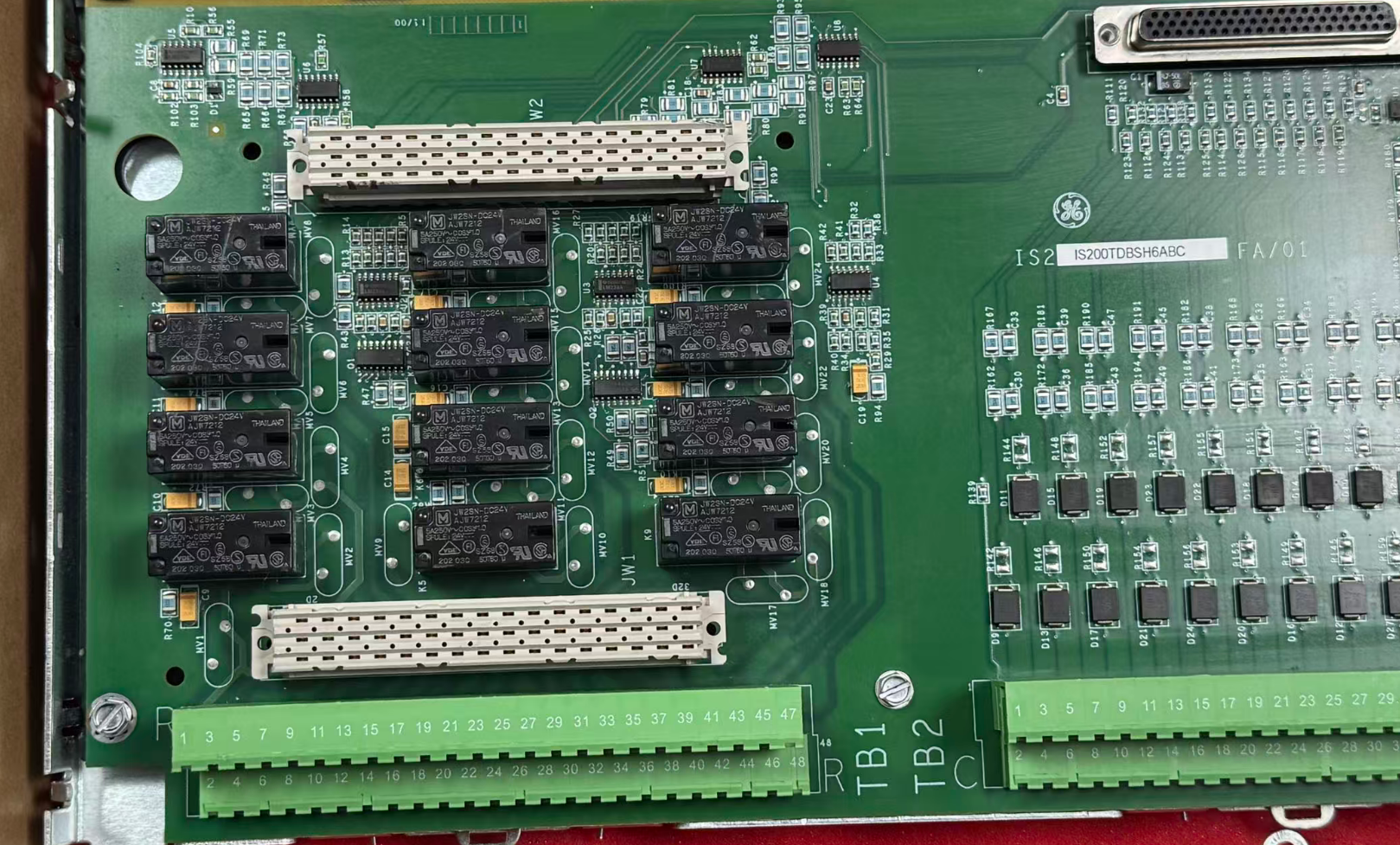

• کانال های خروجی: 12 رله SPDT Form-C
• رتبه تماس: 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
• قدرت منطقی: +5 ولت DC (از بسته PDIO)
• برق میدانی: خارجی 125 ولت DC (تامین شده توسط کاربر)
• ولتاژ جداسازی: 1500 Vrms (کانال به صفحه پشتی)
• دمای کارکرد: -30 تا +65 درجه سانتیگراد
• رطوبت نسبی: 5-95٪ RH (غیر متراکم)
• نصب: ریل DIN یا پایه تخت

GE-EX2000.pdf

• این مدل که به عنوان یک جایگزین ساده برای نسخه TMR خدمت می کند، نیاز به سخت افزار TMR را در حلقه های غیر بحرانی از بین می برد و هزینه ها را تقریباً 50٪ در مقایسه با نسخه TMR کاهش می دهد و همچنین هزینه کابینت و موجودی قطعات یدکی را کاهش می دهد.
• این دستگاه مستقیماً از دستگاه های میدانی 125 ولت DC که معمولاً در نیروگاه ها یافت می شود پشتیبانی می کند و نیاز به مبدل های سیگنال خارجی را از بین می برد و معماری سیستم را ساده می کند.
• این طراحی به جای سطوح بالای یکپارچگی، از اجزای مجزا استفاده می کند، که انعطاف پذیری بیشتری را برای تعمیر و نگهداری آینده و جایگزینی اجزای خاص ارائه می دهد.
• طراحی شده برای طیف وسیعی از دمای صنعتی، در برابر محیط های عملیاتی سخت نیروگاه ها مقاومت می کند. قبل از حمل و نقل تحت آزمایش سوختگی قرار می گیرد که اطمینان و دوام بالایی را تضمین می کند.
• از تبادل گرم آنلاین پشتیبانی می‌کند و از EEPROM داخلی برای شناسایی خودکار انواع کانال‌ها استفاده می‌کند و اجازه می‌دهد هر بلوک ترمینال فقط در 3 دقیقه جایگزین شود.

1. به طور دوره ای یکپارچگی پوشش منسجم را برای جلوگیری از اتصال کوتاه برد مدار ناشی از خوردگی شیمیایی یا آسیب فیزیکی بررسی کنید.
2. برای نظارت منظم بر کیفیت سیگنال ورودی/خروجی و شناسایی منابع بالقوه تداخل الکترومغناطیسی، از فیلتر سخت افزاری داخلی سیستم و عملکردهای تشخیصی سرکوب نویز استفاده کنید.
3. در طول زمان از کار افتادن تجهیزات برای نگهداری، سفتی گیره های ریل DIN یا پیچ های نصب را بررسی کنید و گرد و غبار انباشته شده را از سطح تخته جدا کنید تا از اتلاف گرما و عملکرد عایق بهینه اطمینان حاصل کنید.

در یک نیروگاه بزرگ سیکل ترکیبی، تیم مهندسی ترمینال اصلی ورودی/خروجی را به مدل IS200TDBTH6A ارتقاء دادند تا از ایجاد صدای فرکانس بالا از ایجاد هشدارهای خاموش شدن کاذب جلوگیری کند.

به لطف فیلتر سخت افزاری برتر دستگاه و قابلیت سرکوب ولتاژ متناوب 12 ولت RMS، نویز فرکانس بالا به طور موثر ایزوله شد و دقت انتقال سیگنال را تا 100% افزایش داد.

پس از ارتقاء، این نیروگاه نه تنها خطر خاموشی های برنامه ریزی نشده ناشی از آلارم های کاذب را از بین برد، بلکه کنترل دقیقی بر تجهیزات کمکی از طریق خروجی های رله پایدار به دست آورد که به طور قابل توجهی کارایی عملیاتی و ایمنی کلی واحد را افزایش داد.
