IS200TVIBH2B GE مارک VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
محل منبع ایالات متحده آمریکا
نام تجاری GE
گواهی Certificate of Origin
شماره مدل IS200TVIBH2B
سند GE Mark VI.pdf
مقدار حداقل تعداد سفارش 1 عدد
قیمت $1900
جزئیات بسته بندی بسته بندی جعبه اصلی
زمان تحویل 5-7 روز
شرایط پرداخت T/T
قابلیت ارائه 1-99 عدد / 3-5 روز
جزئیات محصول
نام تجاری جنرال الکتریک شماره ماژول IS200TVIBH2B
کاتالوگ مارک ششم قیمت فروش 1900 دلار
وضعیت در انبار مبدا ایالات متحده آمریکا
زمان سرب 3-5 روز کاری گارانتی 1 سال
وزن 1 کیلوگرم
پیام بگذارید
توضیحات محصول

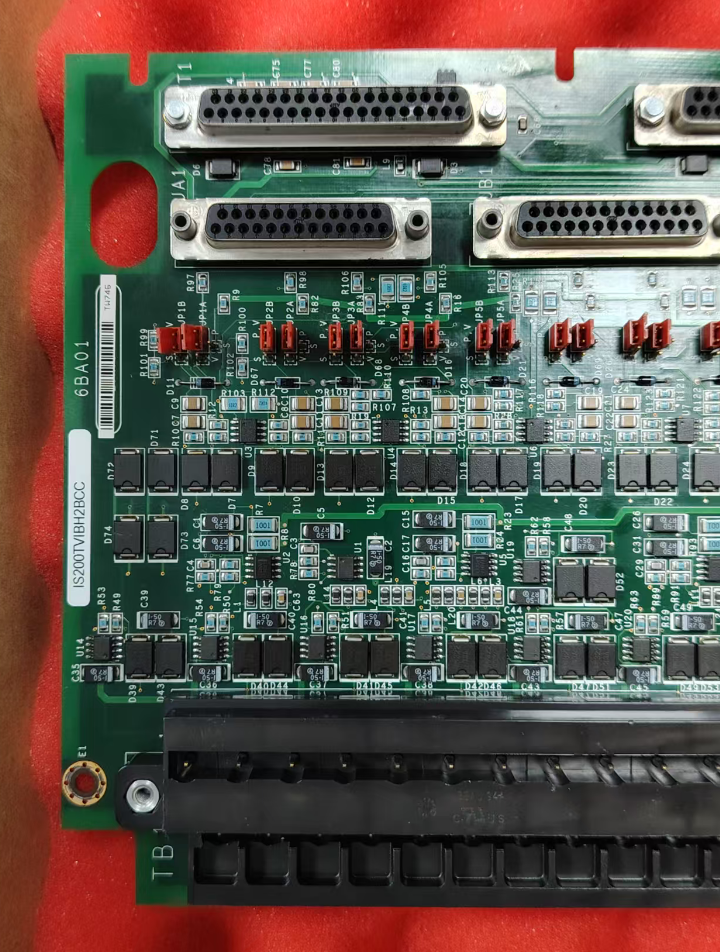

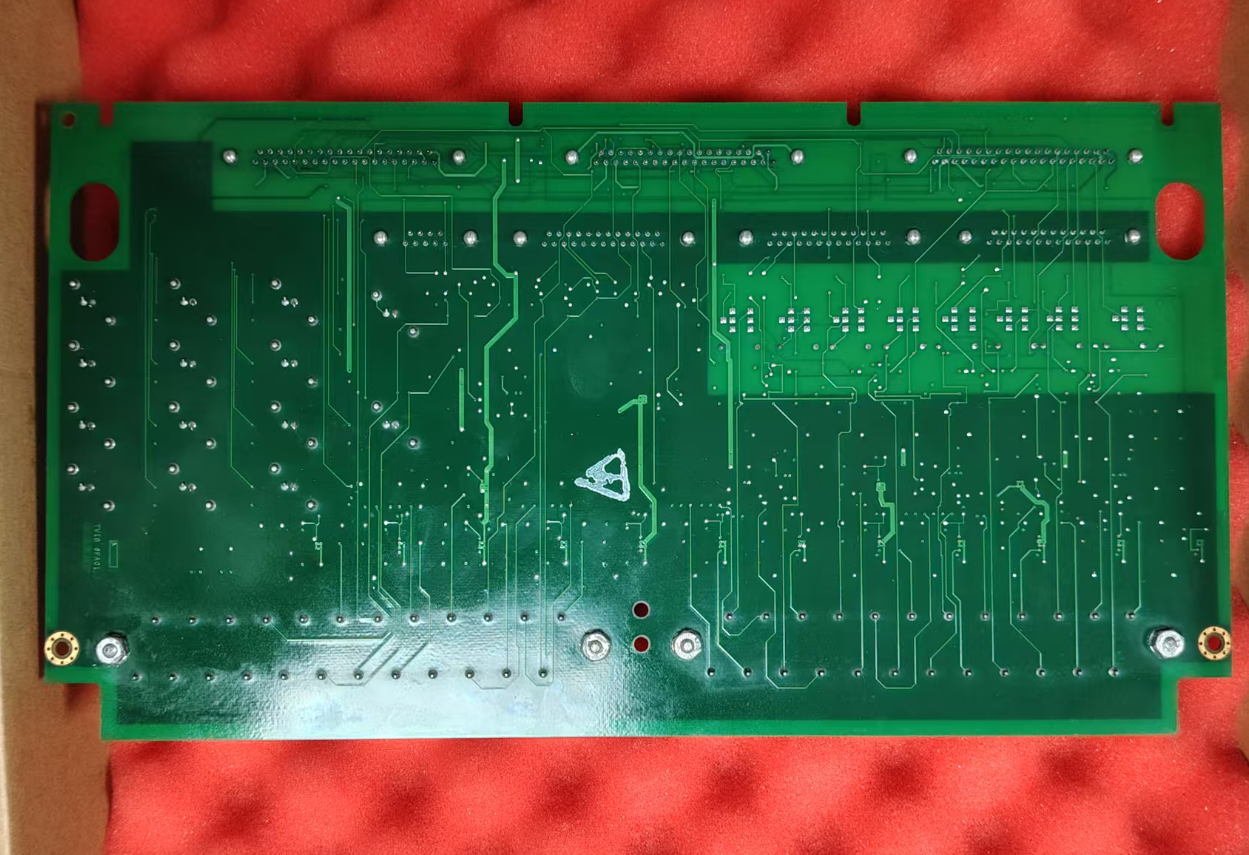

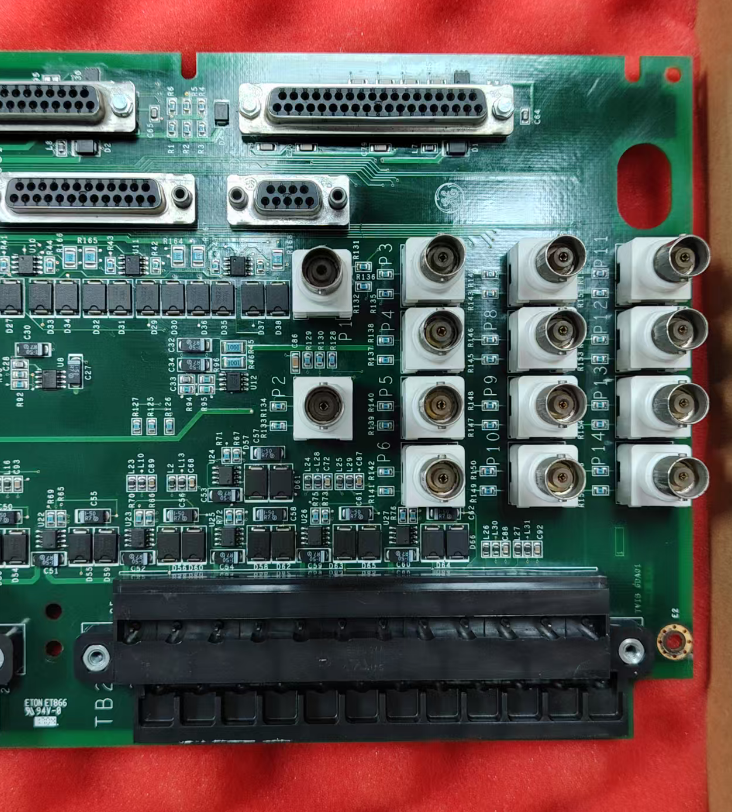

برد ترمینال ویبره IS200TVIBH2B GE Mark VI
IS200TVIBH2B یک برد ترمینال سیگنال ارتعاشی است که توسط جنرال الکتریک (GE) طراحی و تولید شده است. این یک جزء کلیدی از سری سیستم های کنترل توربین GE Mark VI/Mark VIe است. به عنوان رابط سخت افزاری برای سیستم نظارت بر لرزش، سنسورها را به ماژول کنترل اصلی متصل می کند و امکان نظارت دقیق و حفاظت از وضعیت ارتعاش واحدهای مولد توربین بخار را فراهم می کند.
در سیستم آنالیز ارتعاش Mark VI، IS200TVIBH2B معمولاً همراه با برد IS200VVIB کار می کند. در صورت استفاده با برد VVIB، این کارت می تواند به حداکثر سه برد VVIB از همان سری متصل شود. در پیکربندی سیستم TMR (Triple Module Redundancy)، یک برد TVIB می تواند به سه برد VVIB متصل شود.
عملکرد اصلی IS200TVIBH2B تهیه نقشه مستقیم ترمینال فیزیکی و الکتریکی برای ابزار دقیق ماشین آلات دوار، کنترل سیگنال، پردازش داده ها و ارتباط با سایر ماژول ها است. این به عنوان نقطه پایان اولیه برای پروب‌های لرزش و شتاب‌سنج‌های متعدد، مسیریابی سیگنال‌های آنالوگ به GE Mark VIe یا سیستم نظارت سازگار عمل می‌کند.

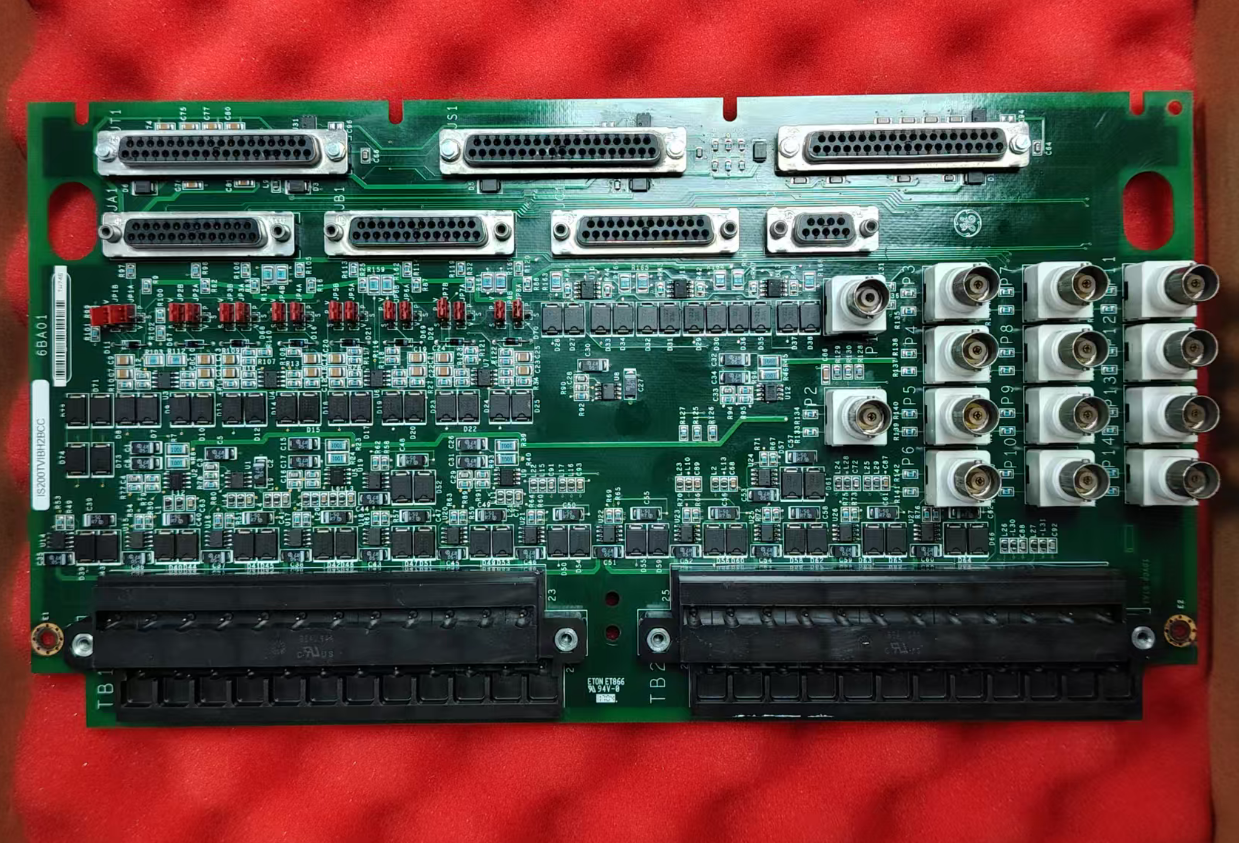

IS200TVIBH2B GE Mark VI Vibration Terminal Board
ویژگی های کلیدی
  • نوع محصول: تخته ترمینال ویبره
  • سری: Mark VI
  • ولتاژ ورودی: 24 ولت DC
  • دمای کارکرد: -40 تا +70 درجه سانتیگراد
  • دمای نگهداری: -40 تا +85 درجه سانتیگراد
  • پورت های ورودی/خروجی لرزشی: 8
  • مجموع کانال های ورودی/خروجی: 16
  • نوع ورودی: آنالوگ
  • محدوده ورودی: 0 تا 10 ولت
  • دقت: 0.1%
  • وضوح: 12 بیت
  • سرعت نمونه برداری: 100 کیلوهرتز
  • رابط ارتباطی: RS485
مشخصات محصول
نام تجاری جنرال الکتریک
مدل IS200TVIBH2B
کاتالوگ مارک ششم
وزن ناخالص 2.2 پوند / 35.2 اونس / 1 کیلوگرم
اندازه بسته بندی 16*16*12 سانتی متر
کشور مبدا ایالات متحده آمریکا
کد HS 8537101190
زمان سرب موجود است
بندر حمل و نقل Xiamen
پرداخت T/T
قیمت فروش 1900 دلار
گارانتی 12 ماه
زمان پردازش 3-5 روز کاری
همکاران پیک DHL، UPS، TNT، FedEx و EMS
مطالعه موردی
در برنامه‌ای که شامل یک توربین بخار صنعتی تک استخراجی می‌شود، از برد ترمینال IS200TVIBH2B برای اتصال پروب‌های ارتعاش محور X/Y نصب شده بر روی بدنه یاتاقان‌های جلو و عقب توربین استفاده می‌شود. سیگنال‌های ارتعاشی روتور را در زمان واقعی دریافت می‌کند و داده‌ها را به سیستم کنترل Mark VI ارسال می‌کند.
هنگامی که دامنه ارتعاش از آستانه هشدار از پیش تعیین شده فراتر رود، سیستم به اپراتور هشدار می دهد. اگر ارتعاش بیشتر بدتر شود و به آستانه سفر برسد، منطق حفاظتی فعال می‌شود و توربین بلافاصله از طریق یک دستگاه تریپ الکترونیکی (ETD) خاموش می‌شود، در نتیجه از اصطکاک بین اجزای روتور و استاتور جلوگیری می‌شود و از خرابی فاجعه‌بار جلوگیری می‌شود.
Vibration monitoring system application diagram
اقدامات احتیاطی نصب
نصب ایمن مطمئن شوید که برد ترمینال به طور ایمن در داخل کابینت قرار گرفته است. برای جلوگیری از شل شدن در اثر لرزش، تمام پیچ های نصب باید با گشتاور مشخص بسته شوند.
انتخاب کابل کابل جفت پیچ خورده محافظ باید برای سیگنال های ارتعاشی استفاده شود.
جداسازی کابل برای جلوگیری از اتصال القایی، ایزوله کافی را بین سیم‌کشی میدان فشار قوی و کابل‌های سیگنال لرزش ولتاژ پایین حفظ کنید.
مشخصات زمین محافظ کابل باید در نقطه اتصال زمین تعیین شده روی تخته ترمینال خاتمه یابد تا اطمینان حاصل شود که امپدانس کل حلقه از آستانه تعیین شده برای ماژول نظارت تجاوز نمی کند. سپر باید فقط در انتهای منبع سیگنال یا همانطور که در اسناد طراحی سیستم لازم است زمین شود تا از حلقه های زمین جلوگیری شود.
تهویه و دفع گرما یک شکاف تهویه حداقل 30 میلی متری در اطراف ماژول حفظ کنید.
تست پس از نصب پس از نصب، آزمایش تداوم الکتریکی نقطه به نقطه را انجام دهید تا اطمینان حاصل کنید که هیچ اتصال کوتاهی بین سیم سیگنال و شاسی کابینت وجود ندارد.
برچسب گذاری سیم کشی میدانی قبل از اتصال به پایانه های پیچ، تمام سیم کشی های میدانی باید طبق نمودار مدار برچسب گذاری شوند.
روش های نگهداری
تست آنلاین سیستم Mark VI از تست عملکرد آنلاین سیستم‌های حفاظتی، از جمله حلقه‌های نظارت بر ارتعاش، پشتیبانی می‌کند و اجازه می‌دهد یکپارچگی زنگ هشدار و منطق سفر در حین کارکرد دستگاه تأیید شود.
نظارت بر وضعیت از طریق ایستگاه اپراتور HMI (رابط انسان و ماشین)، اپراتورها می توانند اطلاعات بلادرنگ مانند سطوح ارتعاش، دامنه ارتعاش 1X و زاویه فاز را مشاهده کنند، تجزیه و تحلیل روند را انجام دهند و تعمیر و نگهداری پیش بینی را اجرا کنند.
عیب یابی هنگامی که سیستم ناهنجاری هایی مانند قطع شدن سنسور، قطع برق یا سیگنال های خارج از محدوده را تشخیص می دهد، پیام های هشدار خاصی روی HMI تولید می شود تا به پرسنل تعمیر و نگهداری کمک کند تا به سرعت مشکل را مشخص کنند.
سوالات متداول
آیا IS200TVIBH2B به کالیبراسیون نیاز دارد؟
این کارت فاقد پتانسیومتر بوده و نیازی به کالیبراسیون ندارد.
آیا IS200TVIBH2B با تمام کارت های سری Mark VIe سازگار است؟
به جز کارت VVIB، این کارت با هیچ کارت دیگری از سری Mark VIe سازگاری ندارد.
IS200TVIBH2B از چه سرعت هایی پشتیبانی می کند؟
سرعت شفت از 3000 تا 3600 دور در دقیقه را پشتیبانی می کند. سرعت شفت بالاتر به سرعت نمونه برداری بالاتری نیاز دارد.
