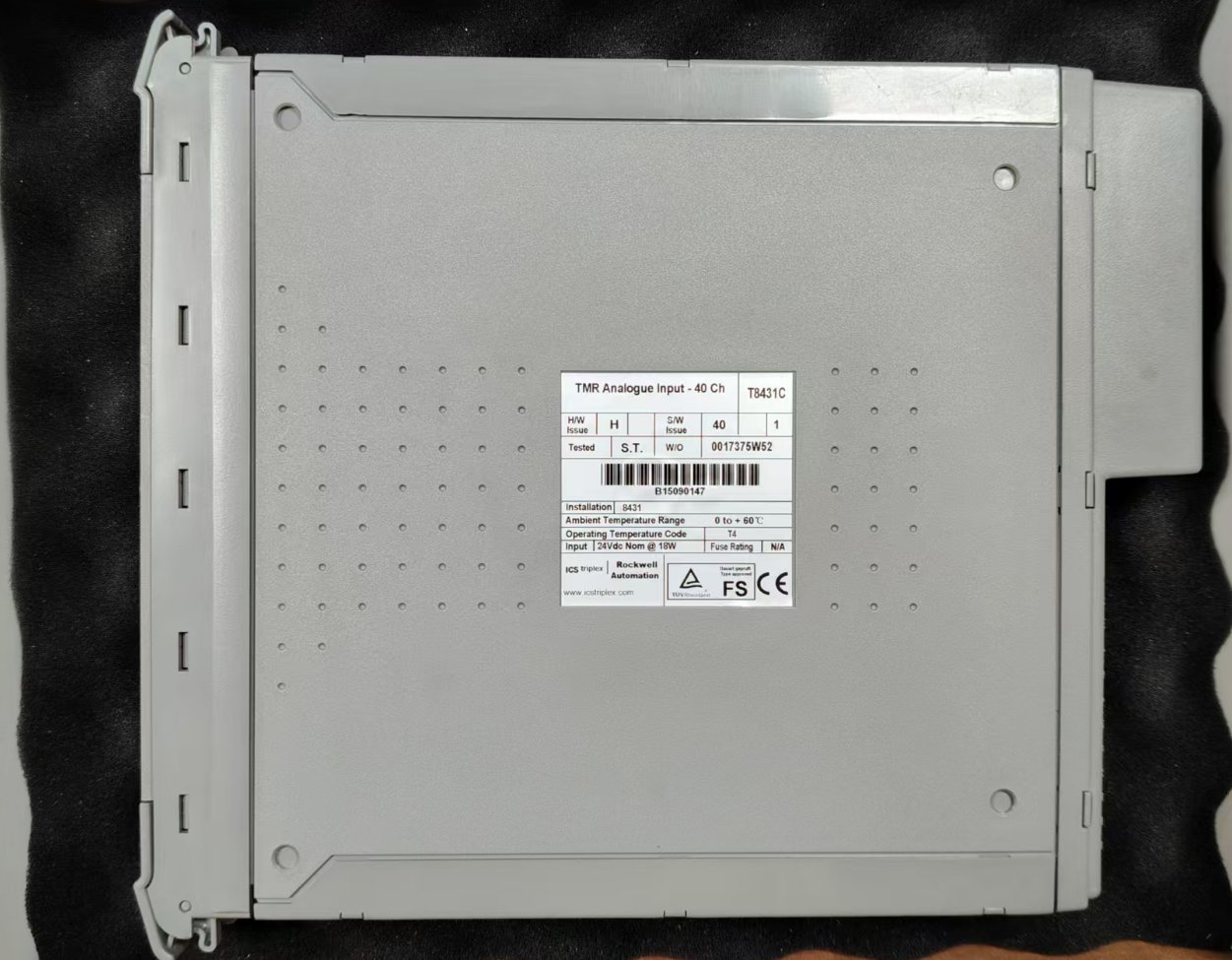

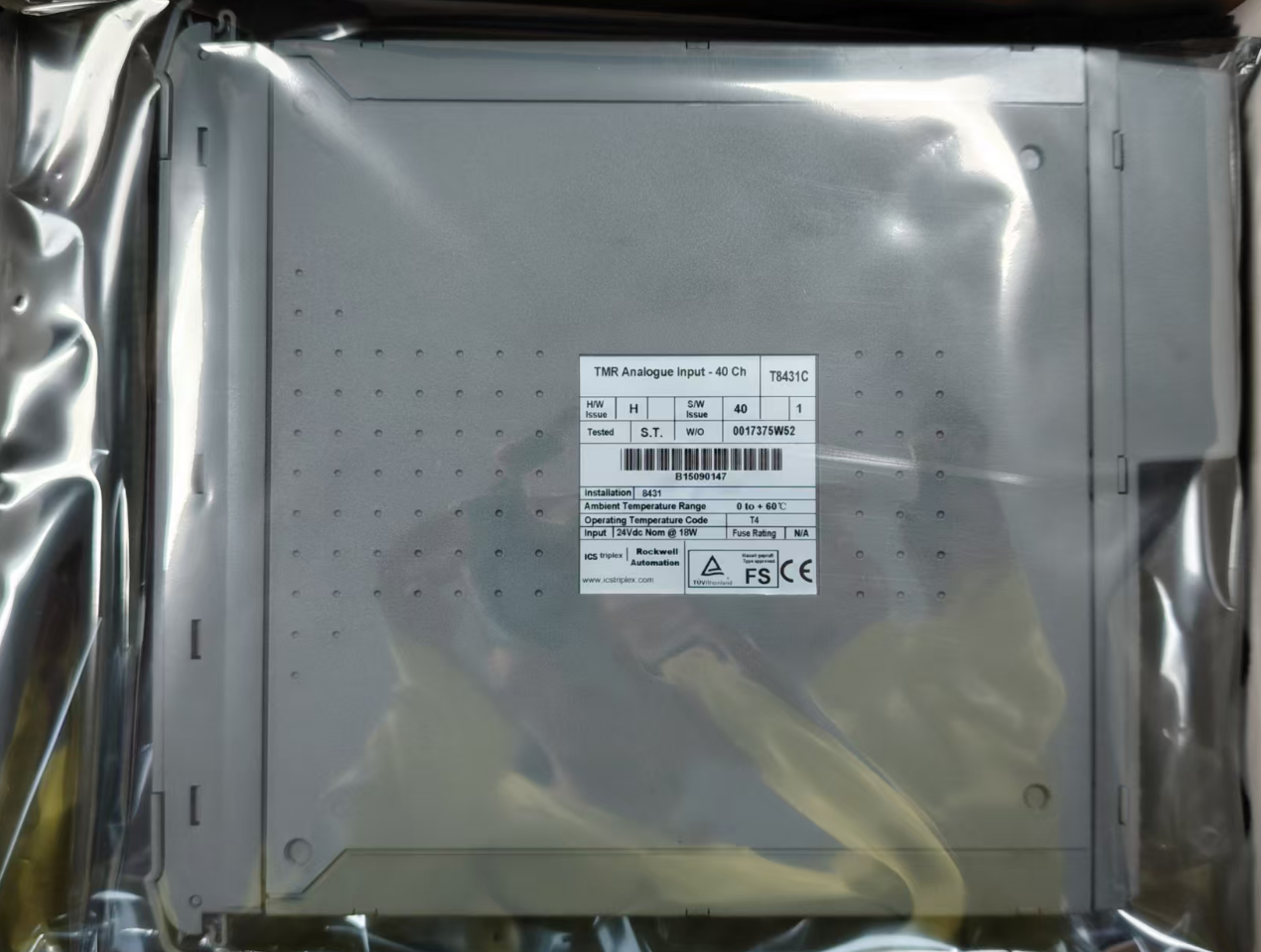

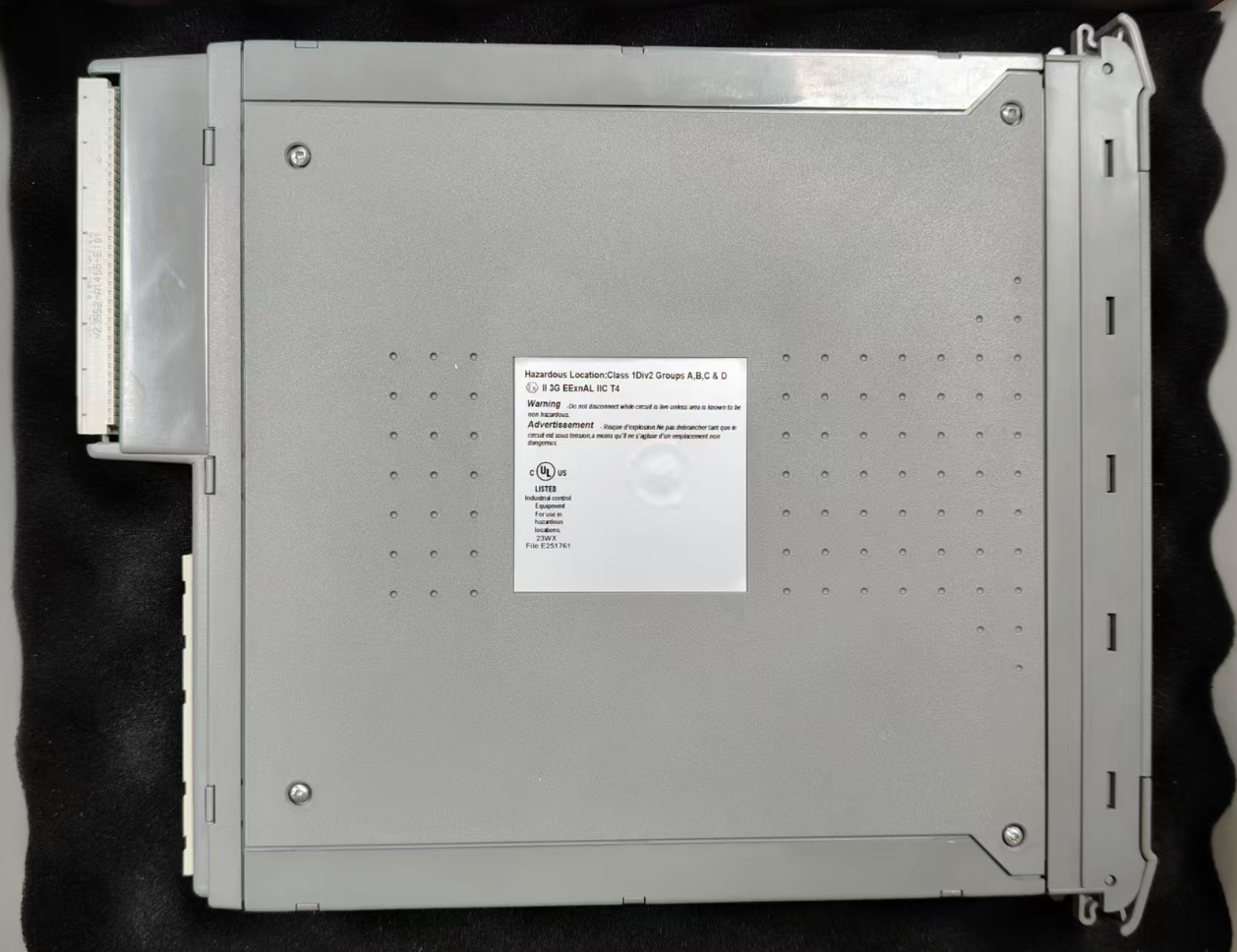

T8431C Invensys Triconex

T8431C ماژول اصلی ورودی/خروجی در سری Trusted TMR است. این ماژول که به طور خاص برای سیستم‌های کنترل صنعتی حیاتی از نظر ایمنی طراحی شده است، به ویژه برای برنامه‌هایی که به قابلیت اطمینان بسیار بالای سیستم نیاز دارند، مانند سیستم‌های ابزار دقیق ایمنی (SIS)، سیستم‌های خاموش کردن اضطراری (ESD) و سیستم‌های تشخیص شعله و گاز (F&G) مناسب است.

عملکرد اصلی ماژول این است که سیگنال های آنالوگ را به طور دقیق از میدان دریافت کند و آنها را به طور ایمن و قابل اعتماد به کنترل کننده TMR در سیستم Trusted منتقل کند. این ماژول با منبع تغذیه صنعتی 24 Vdc، گزینه های پیکربندی انعطاف پذیری را ارائه می دهد و از سیگنال های جریان (مانند فرستنده های دما، فشار و جریان 4-20 میلی آمپر) و سیگنال های ولتاژ پشتیبانی می کند.

• نوع محصول: ماژول ورودی آنالوگ TMR قابل اعتماد
• سری: سری TMR قابل اعتماد
• تعداد کانال های ورودی: 40 کانال
• نوع سیگنال ورودی: جریان 0-22 میلی آمپر / ولتاژ 0-6 VDC
• زمان به روز رسانی نمونه برداری: 0.5 میلی ثانیه
• وضوح: 3.9 μA (1/256 میلی آمپر)
• دقت اندازه گیری: ± 1% از مقیاس کامل
• دقت کالیبراسیون: 0.03%
• ولتاژ کاری: 20-32 VDC
• مصرف برق: تقریبا 15-18 W
• دمای کارکرد: -5 درجه سانتیگراد تا 60+ درجه سانتیگراد (بعضی مدلها از 40- تا 70+ درجه سانتیگراد پشتیبانی می کنند)
• دمای نگهداری: -25 تا +70 درجه سانتیگراد
• رطوبت نسبی: 10% تا 95% RH (غیر متراکم)
• ولتاژ جداسازی: 2500 Vrms
• درجه حفاظت: IP20
• نصب: قفسه 19 اینچی (اسلات 4TE)
• گواهینامه ایمنی: SIL 3 (IEC 61508)

1. اطمینان حاصل کنید که مجموعه کابل میدان نصب شده و به درستی قرار گرفته است
2. از کلید رها کردن برای باز کردن قفل خروجی روی ماژول استفاده کنید و مطمئن شوید که چفت کاملا باز است
3. اجکتور را نگه دارید و ماژول را با دقت در شکاف هدف قرار دهید
4. بالا و پایین صفحه ماژول را فشار دهید تا ماژول به طور کامل در جای خود قرار گیرد
5. اجکتور ماژول را ببندید و مطمئن شوید که در موقعیت قفل شده است

در نیروگاه ها، T8431C در سیستم های حفاظت از سرعت بیش از حد برای توربین های گاز و توربین های بخار، و همچنین در سیستم های اینترلاک ایمنی برای دیگ ها استفاده می شود. این ماژول پارامترهای کلیدی مانند سرعت چرخش، دما، فشار و لرزش را در زمان واقعی نظارت می کند. اگر هر پارامتری از محدوده ایمن فراتر رود، فوراً یک مکانیسم حفاظتی خاموش را برای جلوگیری از آسیب تجهیزات و صدمات شخصی راه اندازی می کند.

T8431C چه نوع سیگنال های ورودی را پشتیبانی می کند؟
T8431C از ورودی های جریان 0-22 میلی آمپر و ورودی های ولتاژ 0-6 VDC پشتیبانی می کند و می تواند برای طیف های مختلف سیگنال صنعتی استاندارد مانند 0-10 ولت، 0-20 میلی آمپر و 4-20 میلی آمپر پیکربندی شود.

آیا T8431C از Hot Swapping پشتیبانی می کند؟
بله T8431C از قابلیت hot-swap پشتیبانی می کند. در پیکربندی‌های Companion Slot یا SmartSlot، ماژول‌های معیوب را می‌توان در حالی که سیستم در حال اجرا است، بدون نیاز به خرابی تعویض کرد.

چرخه کالیبراسیون برای T8431C چیست؟
توصیه می شود هر دو سال یکبار یک بررسی کالیبراسیون روی کانال های ورودی انجام شود. این بررسی انحراف طولانی مدت و هرگونه نادرستی ناشی از آن را تشخیص می دهد.

برگه داده T8431 (PDF)
