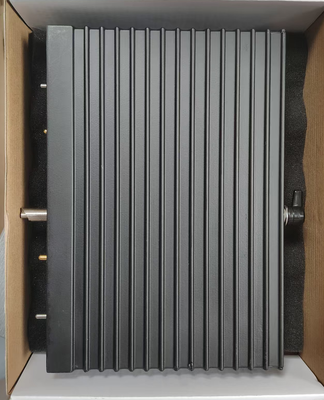

DI3301 Invensys Triconex

Triconex DI3301 یک ماژول ورودی دیجیتال سه ماژول (TMR) است که به طور خاص برای سیستم های ابزار ایمنی صنعتی (SIS) و برنامه های کنترل حیاتی طراحی شده است.

این سیستم سیگنال های دیجیتالی را پردازش می کند، مانند حالت سوئیچ، سیگنال های مرزی و سیگنال های هشدار، به صورت موازی در سه کانال مستقل،اطمینان از اینکه خرابی در یک کانال واحد بر عملکرد سیستم تأثیر نمی گذارد.

این ماژول بخشی از سری Triconex TRICON است و به عنوان یک جزء اصلی از سیستم های ایمنی SIL 3 گواهی شده توسط TÜV عمل می کند.

• تعداد کانال های ورودی: 8 کانال (مستقل سه گانه افزوده در هر کانال، برای مجموع 24 ورودی منطقی)
• انواع سیگنال: از تماس های خشک (تماس های منفعل) و تماس های مرطوب (تماس های فعال، انتخاب بین 24V DC و 110V DC) پشتیبانی می کند
• محدوده ولتاژ ورودی: تماس های خشک سازگار با 5V-30V DC؛ تماس های مرطوب پشتیبانی 24V DC (± 15٪) / 110V DC (± 20٪)
• دمای کار: -40°C تا +70°C
• دمای نگهداری: -55°C تا +85°C
• درجه بندی حفاظت: IP20 (در قفسه نصب شده) ، محفظه بسته IP67 اختیاری
• مقاومت لرزش/صدمه: 10g لرزش سینوسایدال (5-500 هرتز) ، 50g شوک (11 ms نیمه موج سینوس)

بعد از اینکه یک ایستگاه کمپرسور در یک خط لوله گاز طبیعی راه دور شروع به استفاده از DI3301 کرد، آن را فعال کردن سوئیچ فشار تشخیص داد و یک خاموش شدن اضطراری (ESD) را در عرض 5 میلیمتر آغاز کرد.نشان دهنده 75 درصد بهبود در زمان پاسخ در مقایسه با سیستم های سنتی (20 ms).

چه تجهیزات محیطی برای DI3301 لازم است؟
این دستگاه باید به همراه سیستم ایمنی Triconex استفاده شود و با استفاده از نرم افزار پیکربندی که با سیستم ارائه شده است پیکربندی شود.

اگه ماژول جواب نده چيکار کنم؟
اول، ولتاژ را در بلوک های ورودی یا خروجی اندازه گیری کنید. اگر ولتاژ درست باشد اما ماژول هنوز پاسخ نمی دهد، ماژول را جایگزین کنید.اگر تعویض ماژول مشکل رو حل نکنه، ممکن است مشکلی با اتصال در محل وجود داشته باشد.

چگونه می توان امنیت سیستم را تضمین کرد؟
امنیت سیستم از طریق طراحی اضافی، عملکردهای خود تشخیصی و نگهداری منظم تضمین می شود.

دانلود مدارک سیستم تریکونکس (PDF)
