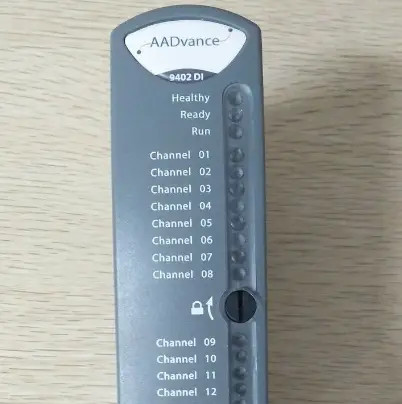

ماژول ورودی دیجیتال ICS Triplex T9402

محصول: ماژول ورودی دیجیتال ICS Triplex T9402

بررسی اجمالی محصول

ردیف های واحدهای پایه و کابل های توسعه

واحدهای پایه ورودی/خروجی AADvance T9300 به سمت راست واحد پایه پردازنده T9100 (باس ورودی/خروجی 1) و به سمت راست سایر واحدهای پایه ورودی/خروجی T9300 با اتصال مستقیم دوشاخه و سوکت متصل می شوند. واحدهای پایه ورودی/خروجی با استفاده از کابل توسعه T9310 (باس ورودی/خروجی 2) به سمت چپ واحد پایه پردازنده متصل می شوند. کابل توسعه همچنین سمت راست واحدهای پایه ورودی/خروجی را به سمت چپ سایر واحدهای پایه ورودی/خروجی متصل می کند تا ردیف های اضافی واحدهای پایه ورودی/خروجی نصب شود. واحدهای پایه توسط گیره های بالا و پایین که در شکاف های هر واحد پایه قرار می گیرند، در جای خود محکم می شوند.

باس توسعه که از لبه سمت راست واحد پایه پردازنده T9100 قابل دسترسی است، باس ورودی/خروجی 1 نامیده می شود، در حالی که باسی که از لبه سمت چپ قابل دسترسی است، باس ورودی/خروجی 2 نامیده می شود. موقعیت های ماژول (شکاف ها) در واحدهای پایه ورودی/خروجی از 01 تا 24 شماره گذاری شده اند، که سمت چپ ترین موقعیت شکاف 01 است. بنابراین هر موقعیت ماژول جداگانه در داخل کنترلر را می توان با ترکیب شماره های باس و شکاف آن، به عنوان مثال 1-01، به طور منحصر به فرد شناسایی کرد.

ویژگی های الکتریکی رابط باس ورودی/خروجی، حداکثر طول ممکن هر یک از دو باس ورودی/خروجی (ترکیبی از واحدهای پایه ورودی/خروجی و کابل های توسعه) را به 8 متر (26.24 فوت) محدود می کند.

جزئیات تحویل:

گارانتی: 12 ماه.
زمان تحویل: 1-2 روز کاری.
نوع پرداخت: T/T و Western Union.
شرکای پیک: DHL، UPS، TNT، FedEx و EMS.
مشخصات فنی، دفترچه راهنما و برگه های اطلاعات: در صورت درخواست در دسترس است.
