ماژول پردازنده ICS Triplex T9100

محصول:ماژول پردازنده ICS Triplex T9100

خلاصه ی محصول

واحد پایه پردازنده

یک واحد پایه پردازنده تا سه ماژول پردازنده را در خود جای می دهد:

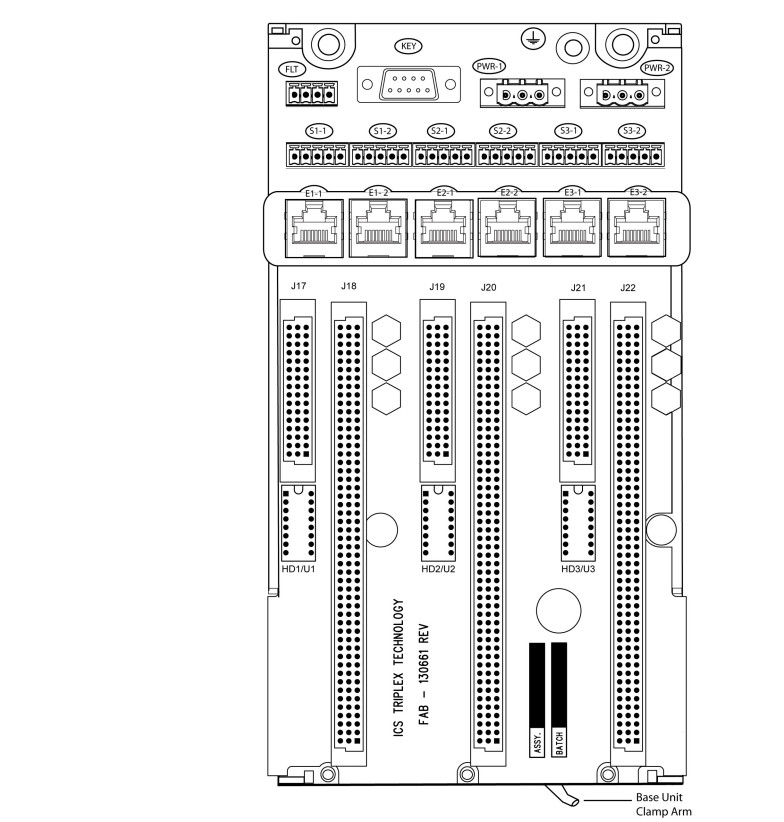

اتصالات اترنت خارجی، داده های سریالی و برق اتصالات خارجی واحد پایه پردازنده عبارتند از:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

اتصالات برق تمام سه ماژول را با قدرت اضافی تامین می کنند، هر ماژول پردازنده هر یک دارای دو پورت سریالی و دو کانکتور پورت اترنت است.کانکتور KEY از تمام سه ماژول پردازنده پشتیبانی می کند و به جلوگیری از دسترسی به برنامه کمک می کند مگر اینکه کلید Program Enable وارد شود.

پورت های ارتباطی سریال پورت های سریالی (S1-1 و S1-2؛ S2-1 و S2-2؛ S3-1 و S3-2) بسته به استفاده از حالت های سیگنال زیر را پشتیبانی می کنند: • RS485fd:یک اتصال دو قطعات کامل چهار سیم که دارای اتوبوس های مختلف برای ارسال و دریافت استاین انتخاب همچنین باید زمانی استفاده شود که کنترل کننده به عنوان یک استاد MODBUS با استفاده از تعریف چهار سیم اختیاری مشخص شده در بخش 3 عمل می کند.3.3 از استاندارد MODBUS بیش از سریال. • RS485fdmux: یک اتصال دوگانه کامل چهار سیم با خروجی سه حالت در اتصالات انتقال.این باید استفاده شود زمانی که کنترل کننده به عنوان یک برده MODBUS در یک اتوبوس چهار سیم عمل می کند. • RS485hdmux: یک اتصال نیمه دو سیم قابل استفاده برای استفاده از برده یا برده است. این در استاندارد MODBUS-over-serial نشان داده شده است.

باتری پشتیبان پردازنده ماژول پردازنده T9110 دارای یک باتری پشتیبان است که ساعت زمان واقعی داخلی (RTC) و بخشی از حافظه فرار (RAM) را تقویت می کند.باتری فقط زمانی که ماژول پردازنده دیگر از منبع برق سیستم تغذیه نمی شود، قدرت را تامین می کند.عملکردهای خاصی که باتری در صورت از دست دادن کامل قدرت حفظ می کند عبارتند از: • ساعت زمان واقعی - باتری قدرت خود را به تراشه RTC تامین می کند.• متغیرهای حفظ شده - داده های متغیرهای حفظ شده در پایان هر اسکن برنامه در بخشی از RAM ذخیره می شوددر زمان بازگرداندن قدرت، داده های نگهداشته شده به متغیرهای اختصاص داده شده به عنوان متغیرهای نگهداشته شده برای استفاده توسط برنامه بارگذاری می شوند.• گزارش های تشخیصی - گزارش های تشخیصی پردازنده در بخش RAM که توسط باتری پشتیبانی می شود ذخیره می شودباتری دارای یک عمر طراحی شده 10 سال است که ماژول پردازنده به طور مداوم تغذیه می شود؛ برای ماژول های پردازنده که بدون تغذیه هستند، عمر طراحی شده تا 6 ماه است.عمر طراحی باتری بر اساس کار در دمای ثابت 25 °C و رطوبت کم استرطوبت بالا، دمای بالا و چرخه های مکرر قدرت عمر عملیاتی باتری را کوتاه می کند.

ویژگی ها:

• 40 کانال ورودی در هر FTA
• اتصالات دستگاه های میدان استاندارد صنعت (2 سیم).
• سازگاری استاندارد DIN
• نصب و اتصال ساده
• کار 24 Vdc.
• اتصال SmartSlot برای تعویض گرم ماژول های ورودی
• منبع برق میدان فیوز شده در هر کانال
• دیود تولید کننده نور (LED) نشان دهنده یکپارچگی منبع تغذیه میدان.

جزئیات تحویل:

گارانتی: 12 ماه
زمان تحویل: 1-2 روز کاری
نوع پرداخت:T/T و Western Union.
شرکای حمل و نقل: DHL، UPS، TNT، FedEx و EMS.
مشخصات فنی، دستورالعمل ها و ورق های اطلاعاتی: در صورت درخواست در دسترس است.
