ICS Triplex T8480C خروجی آنالوگ با رنگ

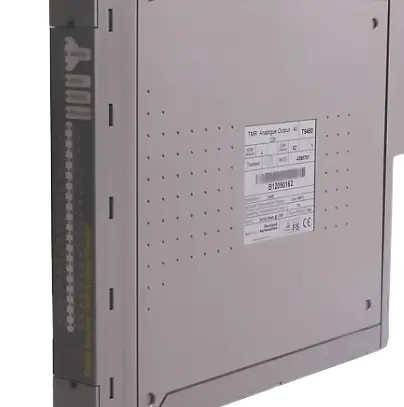

محصول: خروجی آنالوگ ICS Triplex T8480C با پوشش رنگ

بررسی اجمالی محصول

بررسی اجمالی محصول

ماژول خروجی دیجیتال Trusted® TMR 24 Vdc با 40 دستگاه میدانی ارتباط برقرار می کند. آزمایشات تشخیصی سه گانه در سراسر ماژول انجام می شود، از جمله اندازه گیری جریان و ولتاژ در هر بخش از کانال خروجی رای گیری شده. آزمایشات همچنین برای خرابی های گیر کرده و گیر کرده انجام می شود. تحمل خطا از طریق معماری افزونه مدولار سه گانه (TMR) در داخل ماژول برای هر یک از 40 کانال خروجی به دست می آید. نظارت خودکار خط دستگاه میدانی ارائه شده است. این ویژگی ماژول را قادر می سازد تا خرابی های مدار باز و اتصال کوتاه را در سیم کشی میدانی و دستگاه های بار تشخیص دهد. ماژول گزارش رویداد (SOE) را با وضوح 1 میلی ثانیه ارائه می دهد. تغییر حالت خروجی یک ورودی SOE را فعال می کند. حالت های خروجی به طور خودکار توسط اندازه گیری های ولتاژ و جریان در داخل ماژول تعیین می شوند. این ماژول برای اتصال مستقیم به مناطق خطرناک تایید نشده است و باید همراه با دستگاه های مانع ایمنی ذاتی استفاده شود.

ویژگی ها

• 40 نقطه خروجی افزونه مدولار سه گانه (TMR) در هر ماژول. • تشخیص خودکار و خودآزمایی جامع. • نظارت خودکار خط در هر نقطه برای تشخیص مدار باز و اتصال کوتاه سیم کشی میدانی و خطاهای بار. • مانع ایزولاسیون گالوانیکی/نوری 2500 ولت. • محافظت خودکار از جریان بیش از حد (در هر کانال)، بدون نیاز به فیوز خارجی. • گزارش رویداد (SOE) داخلی با وضوح 1 میلی ثانیه. • ماژول را می توان به صورت آنلاین با استفاده از پیکربندی های اختصاصی Companion (مجاور) Slot یا SmartSlot (یک اسلات یدکی برای بسیاری از ماژول ها) جایگزین کرد.

دیودهای ساطع کننده نور (LED) وضعیت خروجی پانل جلو برای هر نقطه، وضعیت خروجی و خطاهای سیم کشی میدانی را نشان می دهند. • LED های وضعیت ماژول پانل جلو، سلامت ماژول و حالت عملیاتی (فعال، آماده به کار، آموزش دیده) را نشان می دهند. • TϋV دارای گواهی IEC 61508 SIL 3. • خروجی ها در گروه های ایزوله شده هشت تایی تغذیه می شوند. هر گروه از این نوع یک گروه قدرت (PG) است.

ماژول خروجی دیجیتال TMR 24 Vdc یکی از اعضای محدوده Trusted از ماژول های ورودی/خروجی (I/O) است. همه ماژول های I/O Trusted عملکرد و فرم مشترکی دارند. در کلی ترین سطح، همه ماژول های I/O با Inter-Module Bus (IMB) ارتباط برقرار می کنند که برق را تامین می کند و امکان برقراری ارتباط با پردازنده TMR را فراهم می کند. علاوه بر این، همه ماژول ها دارای یک رابط میدانی هستند که برای اتصال به سیگنال های خاص ماژول در میدان استفاده می شود. همه ماژول ها افزونه مدولار سه گانه (TMR) هستند.

1.1. واحد خاتمه میدانی (FTU)

واحد خاتمه میدانی (FTU) بخشی از ماژول I/O است که هر سه FIU را به یک رابط میدانی متصل می کند. FTU سوئیچ های ایمن گروهی و اجزای غیرفعال لازم برای تنظیم سیگنال، محافظت از ولتاژ بیش از حد و فیلتر EMI/RFI را فراهم می کند. هنگامی که در یک شاسی کنترلر یا توسعه دهنده Trusted نصب می شود، کانکتور میدانی FTU به مجموعه کابل I/O میدانی متصل می شود که در پشت شاسی متصل شده است. پیوند SmartSlot از HIU از طریق FTU به اتصالات میدانی منتقل می شود. این سیگنال ها مستقیماً به کانکتور میدانی می روند و ایزولاسیون را از سیگنال های I/O در FTU حفظ می کنند. پیوند SmartSlot اتصال هوشمند بین ماژول های فعال و آماده به کار برای هماهنگی در هنگام تعویض ماژول است.

1.2. واحد رابط میدانی (FIU)

واحد رابط میدانی (FIU) بخشی از ماژول است که حاوی مدارهای خاصی است که برای ارتباط با انواع خاصی از سیگنال های I/O میدانی ضروری است. هر ماژول دارای سه FIU، یکی در هر برش است. برای ماژول خروجی دیجیتال TMR 24 Vdc، FIU شامل یک مرحله از ساختار سوئیچ خروجی و مدار خروجی سیگما-دلتا (ΣΔ) برای هر یک از 40 خروجی میدانی است. دو مدار ΣΔ اضافی نظارت اختیاری بر ولتاژ منبع تغذیه I/O میدانی خارجی را فراهم می کنند.

FIU برق ایزوله شده را از HIU برای منطق دریافت می کند. FIU تنظیم توان اضافی را برای ولتاژهای عملیاتی مورد نیاز مدار FIU فراهم می کند. یک پیوند سریال 6.25 مگابیت بر ثانیه ایزوله شده هر FIU را به یکی از برش های HIU متصل می کند. FIU همچنین طیفی از سیگنال های داخلی “housekeeping” را اندازه گیری می کند که به نظارت بر عملکرد و شرایط عملیاتی ماژول کمک می کند. این سیگنال ها شامل ولتاژهای منبع تغذیه، مصرف جریان، ولتاژهای مرجع داخلی و دمای برد هستند.

1.3. واحد رابط میزبان (HIU)

HIU نقطه دسترسی به Inter-Module Bus (IMB) برای ماژول است. همچنین توزیع برق و قدرت پردازش قابل برنامه ریزی محلی را فراهم می کند. HIU تنها بخش از ماژول I/O است که مستقیماً به صفحه پشتی IMB متصل می شود. HIU برای اکثر انواع I/O با یکپارچگی بالا مشترک است و دارای عملکردهای مشترک وابسته به نوع و محدوده محصول است. هر HIU شامل سه برش مستقل است که معمولاً به عنوان A، B و C از آنها یاد می شود. تمام اتصالات بین سه برش شامل ایزولاسیون است تا از هرگونه تعامل خطا بین برش ها جلوگیری شود. هر برش به عنوان یک منطقه مهار خطا (FCR) در نظر گرفته می شود، زیرا یک خطا در یک برش هیچ تاثیری بر عملکرد برش های دیگر ندارد. HIU خدمات زیر را که برای ماژول های موجود در خانواده مشترک است ارائه می دهد: • ارتباطات تحمل خطای پرسرعت با پردازنده TMR از طریق رابط IMB. • گذرگاه اتصال متقابل FCR بین برش ها برای رای دادن به داده های IMB ورودی و توزیع داده های ماژول I/O خروجی به IMB. • رابط داده سریال ایزوله شده گالوانیکی به برش های FIU. • اشتراک گذاری توان اضافی ولتاژ منبع تغذیه شاسی دوگانه 24 Vdc و تنظیم توان برای توان منطقی به مدار HIU. • توان ایزوله شده مغناطیسی به برش های FIU. • رابط داده سریال به FPU برای LED های وضعیت ماژول. • پیوند SmartSlot بین ماژول های فعال و آماده به کار برای هماهنگی در هنگام تعویض ماژول. • پردازش سیگنال دیجیتال برای انجام کاهش داده های محلی و خود تشخیصی. • منابع حافظه محلی برای ذخیره عملکرد ماژول، پیکربندی و داده های I/O میدانی. • نگهداری داخلی، که ولتاژهای مرجع، مصرف جریان و دمای برد را نظارت می کند.

ویژگی ها:

• 40 کانال ورودی در هر FTA.
• اتصالات دستگاه میدانی استاندارد صنعتی (2 سیم).
• سازگاری با ریل DIN استاندارد.
• نصب و اتصال ساده.
• عملکرد 24 Vdc.
• اتصال SmartSlot برای جایگزینی داغ 'یک به چند' ماژول های ورودی.
• منبع تغذیه میدانی فیوز شده در هر کانال.
• نشانگر دیود ساطع کننده نور (LED) داخلی از یکپارچگی منبع تغذیه میدانی.

جزئیات تحویل:

گارانتی: 12 ماه.
زمان تحویل: 1-2 روز کاری.
نوع پرداخت: T/T و Western Union.
شرکای پیک: DHL، UPS، TNT، FedEx و EMS.
مشخصات فنی، دفترچه راهنما و برگه های اطلاعات: در صورت درخواست در دسترس است.

تصویر:

محصولات مرتبط:

مارک های مزیت ما:

ABB: DSQC، سری AC800M، Bailey INFI 90...
BENTLY NEVADA: 3500/42M، 3500/22M، 3500/95.3500/05...
Allan-Bradley: 1756,1785,1771,1746,1769...
GE: IC693,IC697,IC695,IS200,DS200...
Yokogawa: ماژول کنترل CPU سیستم CS3000، ماژول آنالوگ...
Emerson: سیستم DeltaV، ماژول منبع تغذیه، ماژول های I/O آنالوگ...
Honeywell: TDC 2000, TDC3000, TPS...
TRICONEX: 3008,3625,3508E.3721,3700A 4351B...
Woodward: 9907-162, 9907-164, 9907-165, 9907-167...
FOXBORO: FBM203,FBM204,FBM217,FMB231...
BACHMAN: CM202,DI232,MPC240,NT255,AIO288...
ICS: T8403,T8431...
HIMA: F3330,F3236 ,F6217,F7126,F8621A....
