ICS Triplex T8312 Trusted TMR Expander Interface Adapter Unit (یکی از دستگاه های قابل اعتماد و قابل اعتماد برای استفاده در شبکه های اجتماعی)

محصول: واحد آداپتور رابط توسعه دهنده TMR مورد اعتماد ICS Triplex T8312

بررسی اجمالی محصول این سند اطلاعات کلی را برای واحد آداپتور رابط توسعه دهنده (TMR) Triple Modular Redundant مورد اعتماد T8312 ارائه می دهد. دو نسخه از این واحد موجود است. یکی اتصال متقابل بین ماژول های رابط توسعه دهنده مورد اعتماد در شاسی کنترلر و چهار شاسی توسعه دهنده (T8312-4) را فراهم می کند و دیگری اتصال متقابل به هفت شاسی توسعه دهنده (T8312-7) را فراهم می کند. ویژگی ها: • اتصال متقابل آسان کنترلر و شاسی توسعه دهنده را امکان پذیر می کند. • واحد به طور کامل برای سازگاری الکترومغناطیسی (EMC) محافظت شده است. • نسخه موجود برای سیستم های مورد اعتماد کوچکتر - تا چهار شاسی توسعه دهنده. • کانکتورهای قفل شونده برای افزایش قابلیت اطمینان.

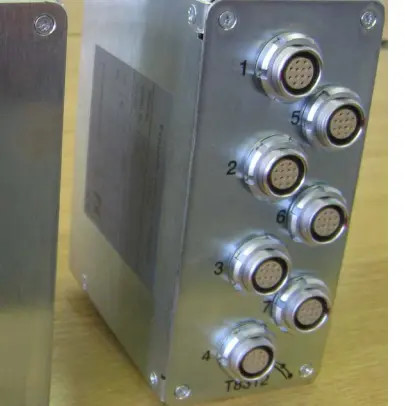

واحد آداپتور رابط توسعه دهنده مورد اعتماد T8312 شامل چهار یا هفت کانکتور ODU 12 پین (بسته به نوع واحد)، یک برد مدار چاپی (PCB)، یک کانکتور نوع C 96 طرفه است که به یک مجموعه کانکتور دوگانه 96 طرفه متصل می شود که برای اتصال به ماژول های رابط توسعه دهنده مورد اعتماد موجود در شاسی کنترلر طراحی شده است. این واحد در یک محفظه فلزی قرار دارد و برای اتصال به کانکتورهای عقب شاسی کنترلر طراحی شده است. یک دکمه رهاسازی برای جدا کردن واحد ارائه شده است.

1 به اولین شاسی توسعه دهنده متصل می شود (که سه سوئیچ ID آن برای آدرس 2 پیکربندی شده است). 2 به دومین شاسی توسعه دهنده متصل می شود (که سه سوئیچ ID آن برای آدرس 3 پیکربندی شده است). … 8 به هشتمین شاسی توسعه دهنده متصل می شود (که سه سوئیچ ID آن برای آدرس 8 پیکربندی شده است). آدرس ها 2،3،4…8 تنظیم شده اند تا از نظر منطقی با آدرس مجازی شاسی پردازنده 1 مطابقت داشته باشند. اگر بیش از هشت شاسی مورد نیاز باشد، به یک رابط توسعه دهنده دوم نیاز است. سوئیچ های آدرس روی این شاسی ها نیز 2،3،4…8 تنظیم شده اند، اما آدرس های مجازی (همانطور که توسط برنامه و عیب یابی دیده می شود) 9،10،11…15 هستند که در پیکربندی System.INI تنظیم شده اند. برای توضیحات بیشتر در مورد تنظیمات ID به PD-8300 مراجعه کنید.

ما عرضه می کنیم:

Bently Nevada / ABB / Allen-Bradley / ICS / TRICONEX / Honeywell / Foxboro / GE / Siemens / Moore / Emerson / Ovation / Westinghouse / Epro / Yokogawa / Yaskawa / Schneider / HIMA / B&R / Woodward / ZNYX

ایمیل خود را ارسال کنید، من بهترین قیمت را به شما پیشنهاد می کنم!

ویژگی ها

• 40 کانال خروجی TMR در هر ماژول
• پنج گروه ایزوله شده از هشت خروجی در هر گروه
• آرایه خروجی رای گیری شش عنصری
• عیب یابی و خودآزمایی جامع
• اولین خطا - تحمل خطا، خطای دوم - ایمن از کار افتادن
• نظارت بر خط بر اساس هر کانال
• محافظت خودکار از جریان بیش از حد - بدون نیاز به فیوز
• 2500V dc Opto-Isolation
• قابل تعویض در حالت روشن
• LED های وضعیت پنل جلو برای هر کانال
• نشانگرهای خطای ماژول و وضعیت
• IEC 61508، برنامه های ایمنی SIL 3
• گزارش توالی رویدادها با وضوح 1 میلی ثانیه
