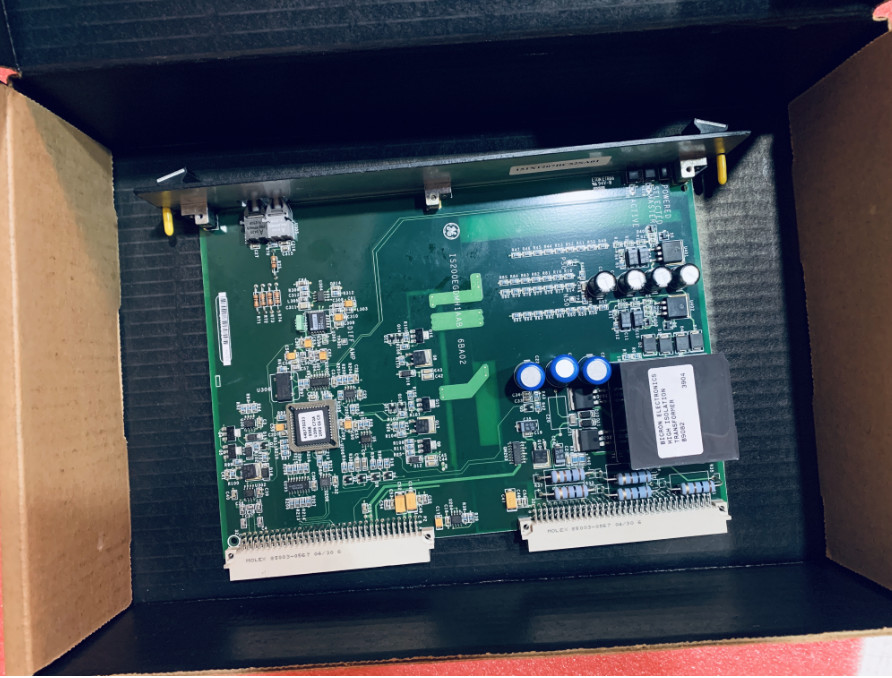

محصول:IS200EGDMH1AFG ماژول کشنده زمین تحریک کننده

توضیحات

IS200EGDMH1AFG یک ماژول تشخیص زمین هیجان انگیز است که توسط جنرال الکتریک به عنوان بخشی از سری EX2100 که در سیستم های کنترل هیجان GE استفاده می شود، ساخته و طراحی شده است.ماژول شناسایی زمین IS200EGDMH1 در کنترل هیجان EX2100 استفاده می شود.. این یک صفحه شکل فاکتور دوبرابر است که در قفسه Exciter Power Backplane (EPBP) نصب می شود.آشکارگر زمین میدان تشخیص میدان مقاومت نشت-عمر بین هر نقطه در مدار میدان ژنراتور به زمینیک سیستم ساده دارای یک EGDM و یک سیستم اضافی دارای سه EGDM است. محل EGDM ها در شکل 1 نشان داده شده است.ولتاژ را از طریق مقاومت حس زمین حس می کند و سیگنال را به EGDM ها از طریق یک کابل نه رسانا ارسال می کندماژول EXAM در ماژول ولتاژ بالا واقع در پانل کمکی نصب شده است.

در یک کنترل اضافی، مجموعه ای از سه صفحه EGDM به عنوان کنترل کننده (C) ، استاد 1 (M1) و استاد 2 (M2) پیکربندی شده است.پیکربندی برای هر EGDM توسط مجموعه ای از پین های برنامه بر روی کانکتور P2 کنترل می شوداطلاعات مربوط به اینکه کدام استاد سیگنال راننده را به مقاومت حس در ماژول خفیف کننده می دهد از DSPX، از طریق EISB در قفسه کنترل، به EGDM C ارسال می شود.وقتی این اطلاعات از طریق پیوندهای فیبر نوری دریافت می شود، C یا رله در ماژول خفیف کننده را اگر M2 راننده باشد، یا اگر M1 استاد انتخاب شده باشد، آن را خاموش می کند. در عین حال،یک سیگنال دیفرانسیل به M1 و M2 ارسال می شود که نشان دهنده فرمانده انتخاب شده است.این سیگنال ژنراتور سیگنال را در استاد فعال فعال می کند و منبع فرمان آزمایش را در هر ماژول (M1، M2 و C) انتخاب می کند.حالا استاد فعال سیگنال نوسانگر را از طریق لینک فیبر نوری از DSPX از طریق EISB دریافت می کند که آن را به یک سیگنال 50 ولت مثبت یا منفی تبدیل می کنداین ولتاژ موج مربع توسط کابل به ماژول EXAM ارسال می شود و به یک انتهای مقاومت حس اعمال می شود.

حالت دهنده سیگنال یک سیگنال تفاوت ضعیف (10: 1) را از مقاومت حس در ماژول EXAM دریافت می کند.حالت دهنده سیگنال یک تقویت کننده دیفرانسیل افزایش واحد ساده با نسبت رد حالت مشترک بالا است که توسط یک تبدیل A-to-D (VCO ولتاژ کنترل می شود) دنبال می شود. VCO به یک فرستنده فیبر نوری تغذیه می کنهمدار سیگنال تهویه شده توسط یک منبع برق جدا شده برای حفظ ایمنی پرسنل و تجهیزات به دلیل ولتاژ حالت مشترک بالا در مقاومت حس تغذیه می شودحالت دهنده سیگنال می تواند سطح خروجی تقویت کننده قدرت را با زمین زدن طرف پل مقاومت حس ضعیف بر اساس دستور بخش کنترل اندازه گیری کند.

ویژگی ها:

• بخش C کنترل کننده تمام سیگنال های برنامه نویسی و کنترل را از منابع مختلف دریافت می کند تا تعیین کند کدام ماژول استاد خواهد بود.همچنین سیگنال نوسانگر را از DSPX دریافت می کند تا بتواند در هر انتقال سیگنال نوسانگر یک دستور آزمایش تولید کند.

• دستور آزمایش یک سیگنال 250 ms است که می تواند در هر انتقال سیگنال نوسانگر (حتی اگر دوره سیگنال کمتر از 250 ms باشد) دوباره فعال شود.

• سپس این دستور آزمایش به بخش کنترل هر ماژول (M1، M2 و C) ارسال می شود تا یک سیگنال تست 250 ms در هر انتقال مثبت دستور آزمایش تولید شود.این سیگنال قابل تکرار نیست و بنابراین قبل از تولید یک سیگنال آزمایش دیگر، انتقال ها باید بیش از 250 میلیمتر از هم جدا شوند..

• بخش منبع برق 24 ولت دی سی را از EPSM مناسب از طریق EPBP دریافت می کند. با استفاده از یک کنورتر دی سی به دی سی،آن را به ± 65 V dc (غیر جدا شده) برای تقویت کننده قدرت در بخش ژنراتور سیگنال تبدیل می کند، و +5 V dc (عزل شده) و ±15 V dc (عزل شده) برای شرایط سیگنال.

• خروجی تقویت کننده قدرت یک منبع ولتاژ با مقاومت خروجی کمتر از 1.0 Ohm است. ولتاژ خروجی یک موج مربع ±50 ولت با یک جریان محدود به حدود 80 mA است.و با یک دوره کار عادی 5 ثانیهدر طول عملیات تست، دوره به 400 ms کاهش می یابد.
•
•
