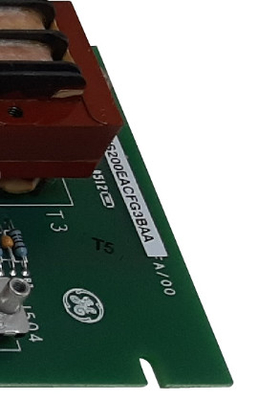

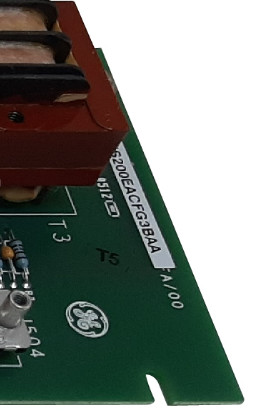

محصول:IS200EACFG3BAA کارت بازخورد AC هیجان

توضیحات

IS200EACFG3BAA یک کارت بازخورد AC Exciter است که توسط GE توسعه یافته است.. این بخش از سیستم کنترل EX2100 است. هیئت بازخورد AC Exciter مسئول اندازه گیری ولتاژ و جریان تغذیه AC ژنراتور مقناطیس دائمی (PMG) است.هیئت مدیره EACF (Exciter AC Feedback) در داخل کابینت کمکی محرک قرار دارد.

اندازه گیری ولتاژ تحریک کننده

• نسخه G1: این نسخه از یک ولتاژ ورودی سه فاز در محدوده نامی تا 480 V rms با تحمل +20٪ در 50 یا 60 هرتز پشتیبانی می کند.
• نسخه G2: نسخه G2 برای مدیریت یک ولتاژ ورودی سه فاز در محدوده اسمی تا 1000 V rms با تحمل +20٪ در 50 یا 60 هرتز طراحی شده است.
• هر دو نسخه از کارت مجهز به ترانسفورماتورهای پتانسیل هستند که ولتاژ خروجی اسمی 1.6 V rms را از خروجی های ثانویه خود تامین می کنند.در حال حاضر از ترانسفورماتورهای جریان هسته هوا استفاده می شود.، که ولتاژ خروجی ثانویه اسمی از 0 تا 0.8 ولت rms را در 50 یا 60 هرتز فراهم می کند.

نصب

• آماده سازی: درب کابینت کمکی را باز کنید و اطمینان حاصل کنید که تمام مدارهای الکتریکی آزمایش می شوند تا تأیید شود که قدرت قبل از ادامه کار قطع شده است.
• جدا کردن کابل ها: با دقت تمام کابل ها را از تخته جدا کنید، اطمینان حاصل کنید که مراحل زیر را دنبال کنید:
  • مطمئن شوید که تمام کابل ها با نام صحیح کانکتور، همانطور که در تخته نشان داده شده است، برچسب گذاری شده اند تا اتصال مجدد را ساده تر کند.
  • برای ورودی ولتاژ، سیم کشی را از کانکتورهای پیچ TB1، TB2 و TB3 جدا کنید.
  • براي ورودي هاي کويل، سيم هاي تيب 4 رو قطع کنيد
• دست زدن به سخت افزار نصب: مراقب باشید که از انداختن هر گونه سخت افزار نصب در تجهیزات اجتناب کنید، زیرا این می تواند منجر به آسیب به تجهیزات یا آسیب های شخصی در هنگام استفاده مجدد از برق شود.
• برداشتن تخته: سه پیچ که تخته را به نصب متصل می کنند را بردارید و به دقت تخته را از موقعیت خود جدا کنید.
• نصب تخته جدید: تخته جدید را در همان موقعیت که برداشته شده است، تنظیم کنید و آن را با استفاده از سه پیچ برداشته شده در مرحله قبلی به طور ایمن بر روی موانع نصب کنید.
• اتصال مجدد کابل ها و سیم ها: تمام کابل ها و سیم ها را به صفحه جدید متصل کنید و اطمینان حاصل کنید که آنها به درستی قرار گرفته و به عنوان برچسب متصل شده اند.این مرحله به حفظ عملکرد و اتصال مناسب کمک می کند.
• نهایی کردن: هنگامی که تمام اتصالات تأیید و امن شده اند، درب کابینت کمکی را برای تکمیل فرآیند جایگزینی ببندید. این امر یکپارچگی و ایمنی سیستم را تضمین می کند.
