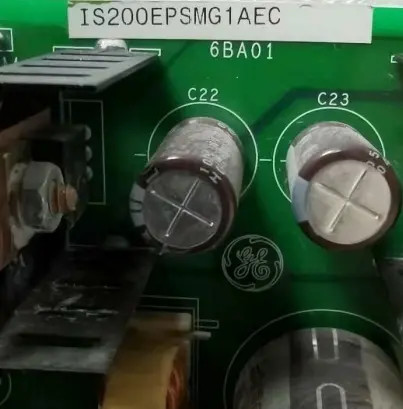

محصول:IS200EPSMG1AEC GE IS200EPSMG1AED EX2100- برد منبع تغذیه

• ماژول منبع تغذیه تحریک کننده IS200EPSMG1A (EPSM) در سیستم های کنترل تمام استاتیک و رگولاتور استفاده می شود.

  ماژول های گروه EPSM l (EPSMGl) در سیستم تمام استاتیک و ماژول های گروه EPSM 2 (EPSMG2) در کنترل رگولاتور استفاده می شوند.

  EPSM از 2 بخش اصلی تشکیل شده است: یک رگولاتور کاهنده (buck-regulator) و یک اینورتر پوش-پول (push-pull inverter). رگولاتور کاهنده ولتاژ ورودی را به ولتاژ میانی 150 ولت DC تبدیل می کند.

  این ولتاژ میانی سپس به یک اینورتر پوش-پول اعمال می شود تا ولتاژهای خروجی چندگانه مورد نیاز را ایجاد کند. ترانسفورماتور مورد استفاده در اینورتر پوش-پول، ایزولاسیون ولتاژ بالا را بین منبع ولتاژ ورودی و خروجی تامین شده به سیستم کنترل فراهم می کند.

  در سیستم های کنترل تمام استاتیک، EPSMG1 ولتاژ 125 ولت DC را از ماژول توزیع برق تحریک کننده IS200EPDM (EPDM) به ولتاژهای مورد نیاز برای کنترل تحریک EX2100 تبدیل می کند.

  سه ماژول مستقل EPSMG1 وجود دارد که برق هر یک از کنترل کننده های M1، M2 و C را تامین می کنند.

  آنها در بک پلین برق تحریک کننده IS200EPBP (EPBP) که در زیر EBKP در کابینت کنترل قرار دارد، نصب می شوند. کانکتورهای P1 و P2 برق را از EPSMG1 به EPBP حمل می کنند که شامل کانکتورهای کابل به EBKP و بردهای دیگر است.

  EPSMG1 ولتاژهای +5 ولت DC، ±15 ولت DC و +24 ولت DC را به EBKP تامین می کند. برق همچنین به ماژول های خارجی به شرح زیر تامین می شود:

  +24 ولت DC برای تغذیه فن ها، ماژول قطع تحریک، ماژول کروبار، ماژول تشخیص زمین و ماژول ولتاژ/جریان میدان

ایزوله +70 ولت DC برای ترشوندگی کنتاکت به ترمینال بردها.

سری پرفروش:

ماژول های CPU، ماژول های ارتباطی، ماژول های آنالوگ دیجیتال جنرال الکتریک IC63 / IC695 / IC697 / IC698 / IC200 / IC660 / IC670 و سایرین.

کارت سیستم تحریک EX2100، EX2000 سری IS200، سری DS200.
برندهای مزیت ما:
BENTLY EPRO تمام سری محصولات قطعات یدکی پروب Proximitor
PLC: AB، ABB، GE، Schneider
DCS: ABB، Siemens MOORE، Foxboro، Westinghouse، YOKOGAWA
ESD: Triconex، HIMA، BENTLY، ICS Triplex

کارت های تحریک: ABB، GE

IC697CPM925RR

تصاویر محصولات:
