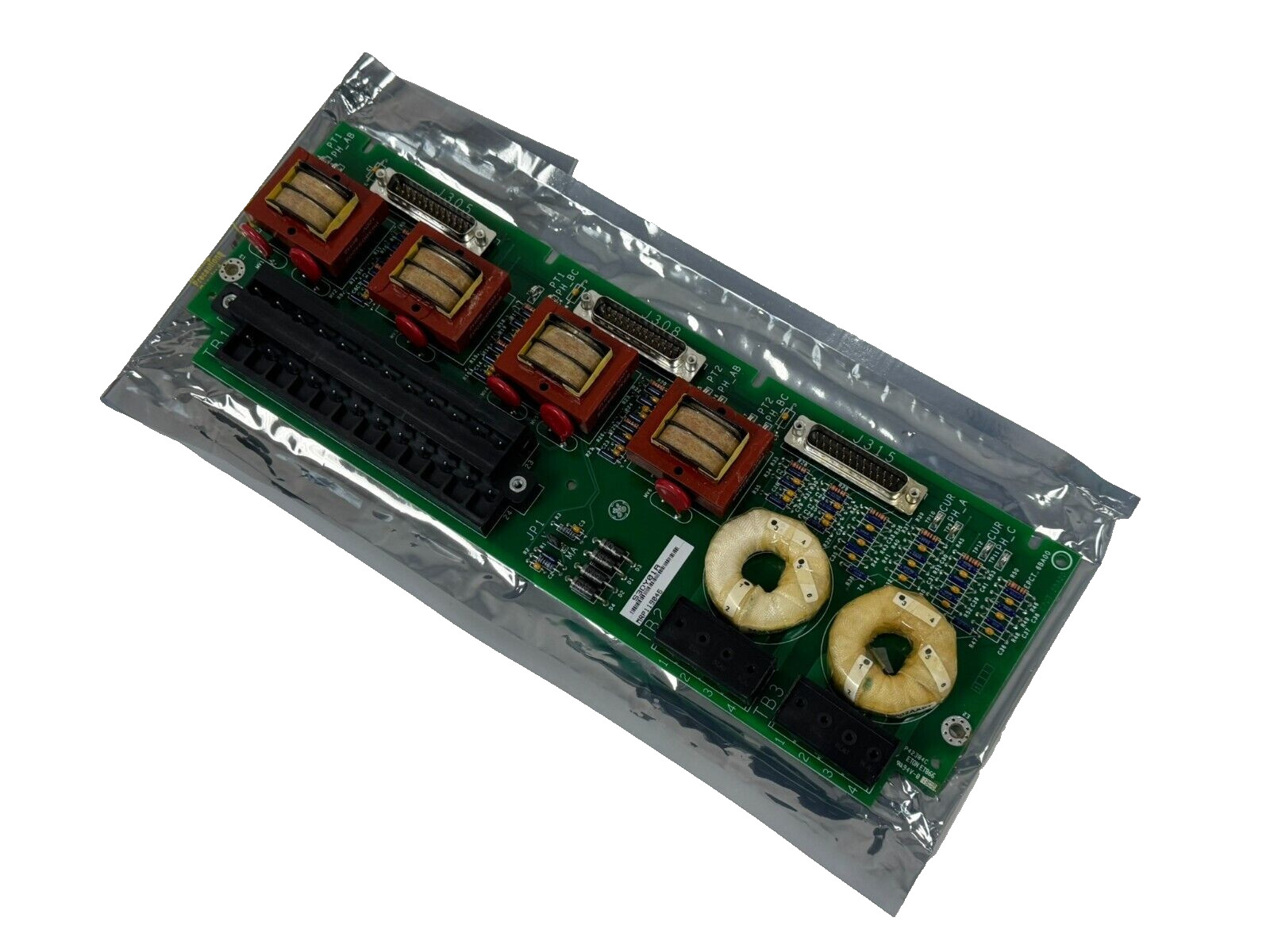

IS200EPCTG1AAA Exciter PT/CT ترمینال بورد

توضیحات

IS200EPCTG1AAA یک صفحه پایانی PT/CT (EPCT) است که توسط GE توسعه یافته است.. اين يه قسمت از سيستم تحريک EX2100 استصفحه پایانی PT/CT (EPCT) Exciter به عنوان یک قطعه ضروری به طور خاص برای پردازش اندازه گیری های انتقادی ولتاژ ژنراتور و جریان از طریق ترانسفورماتورهای جدا کننده طراحی شده استاین برد دو ورودی ولتاژ ترانسفورم پتانسیل ژنراتور 3 فاز (PT) و دو ورودی ترانسفورم جریان ژنراتور (CT) را ادغام می کند و گزینه های فعلی 1 A یا 5 A را ارائه می دهد.تمام سیگنال های خروجی از ترانسفورماتورهای انزوا به طور موثر به صفحه EMIO متصل می شوندعلاوه بر این، EPCT دارای یک ورودی آنالوگ واحد است که می تواند ورودی ولتاژ یا جریان را بپذیرد.برای کاربردهایی که بیشترین قابلیت اطمینان را می طلبند، این سیستم می تواند تا سه صفحه EPCT را در خود جای دهد، که باعث افزوده شدن و پایداری سیستم می شود.

• عملکرد این صفحه شامل دریافت ولتاژ ژنراتور از ترانسفورماتورهای بالقوه مشتری است و هدایت این ورودی ها از طریق سوئیچ ها به TB1 است.این تنظیم اجازه می دهد تا برای طول کابل تا 1000 فوت با استفاده از 12 سیم AWGورودی های PT، که به طور معمول در یک 115 V rms نامی و فرکانس 50/60 هرتز کار می کنند، برای اطمینان از حفاظت در برابر ناهنجاری های الکتریکی بالقوه فیوز می شوند.
• در داخل تخته، دو ترانسفورماتور عایق بندی به طور موثر یک اندازه گیری ولتاژ دلتا سه سیم باز را اجرا می کنند و خروجی 1.533 V rms را از ورودی 115 V rms تولید می کنند.دو ورودی جریان ژنراتور از CT ها به بلوک های پایانی غیر قابل وصل متصل هستند.، TB2 و TB3. هر ترانسفورماتور جریان دارای یک پیچ 0-1 A rms و یک پیچ 0-5 A rms است که تنها یک مورد به EPCT متصل است. طول کابل از ترانسفورمور به صفحه می تواند تا 1000 فوت باشد،برای انتقال قابل اطمینان، اندازه سیم تا #10 AWG را در اختیار دارند.
• شامل چهار نقطه آزمایش ولتاژ (TP9-12) است که به صورت استراتژیک در هر پای طرف ثانویه ترانسفورماتورهای جداکننده جریان ژنراتور قرار دارند.مهم است که توجه داشته باشید که این نقاط آزمایش نباید از طریق دستگاه اندازه گیری به زمین متصل شوند..
• این تصمیم طراحی برای اطمینان از اندازه گیری دقیق و جلوگیری از تداخل بالقوه که می تواند دقت اندازه گیری را به خطر بیندازد ضروری است.
• طرح تخته، همانطور که در طرح تخته نشان داده شده است، ترتیب اجزای را نشان می دهد. T1 تا T6 نشان دهنده ترانسفورماتورهای جدا کننده ولتاژ و جریان است،ضروری برای اندازه گیری های مربوطهبلوک پایانی TB1 که توسط دو پیچ در جای خود نگه داشته می شود، برای برداشتن در صورت لزوم طراحی شده است. با این حال، بلوک پایانی TB2 و TB3 به طور عمدی ثابت می شوند.به عنوان یک اقدام حفاظتی در برابر یک وضعیت بالقوه مدار باز CT.
• در یک تنظیم کنترل ساده، سیگنال های ولتاژ از طریق کانکتور J305 به صفحه EMIO واقع در کنترلر M1 هدایت می شوند. برعکس، در یک پیکربندی کنترل اضافی،این سیگنال ها توزیع می شوند، اجازه اتصال به کانکتورهای J305 ، J308 و J315 را می دهد. سپس ، آنها به کنترل کننده های M1 ، M2 و C منتقل می شوند ، که ضرورت افزوده و انعطاف پذیری سیستم را تضمین می کند.
• اندازه گیری را از طریق هشت نقطه آزمایش ولتاژ (TP1-8) که به طور استراتژیک در هر پای طرف ثانویه ترانسفورماتورهای عایق قرار دارند، تسهیل می کند.این نقاط آزمایش دسترسی مناسب برای اهداف تشخیصی و آزمایش را فراهم می کنند..
• این سیستم شامل سه کانکتور 25 پین فرعی D است، به ویژه J305، J308 و J315. این کانکتورها برای اتصال کابل به صفحه پشتی EBKP طراحی شده اند.امکان اتصال یکپارچه به تخته EMIO، به این ترتیب ارتباطات و انتقال داده ها در پیکربندی سیستم را تسهیل می کند.
