محصول:IS200BICLH1AFD GE IGBT Drive/Source Bridge Interface Board (بورد رابط پل منبع و درایو)

توضیحات

IS200BICLH1AFD یک قطعه صفحه مدار است که توسط جنرال الکتریک به عنوان بخشی از سیستم Speedtronic Mark VI ساخته شده است.MKVI توسط GE برای مدیریت توربین های بخار یا گاز صنعتی طراحی شده است و شامل ارتباطات Ethernet و DCS از یک سیستم عامل مبتنی بر پنجره استمانند بیشتر سیستم های اسپیدترونیک از تکرار های بعدی (مارک IV به جلو) ، مارک VI با قابلیت حفاظت ماژولار سه گانه اضافی برای کنترل های مهم مانند دمای، سرعت،سرعت بیش از حد، و ارتعاش

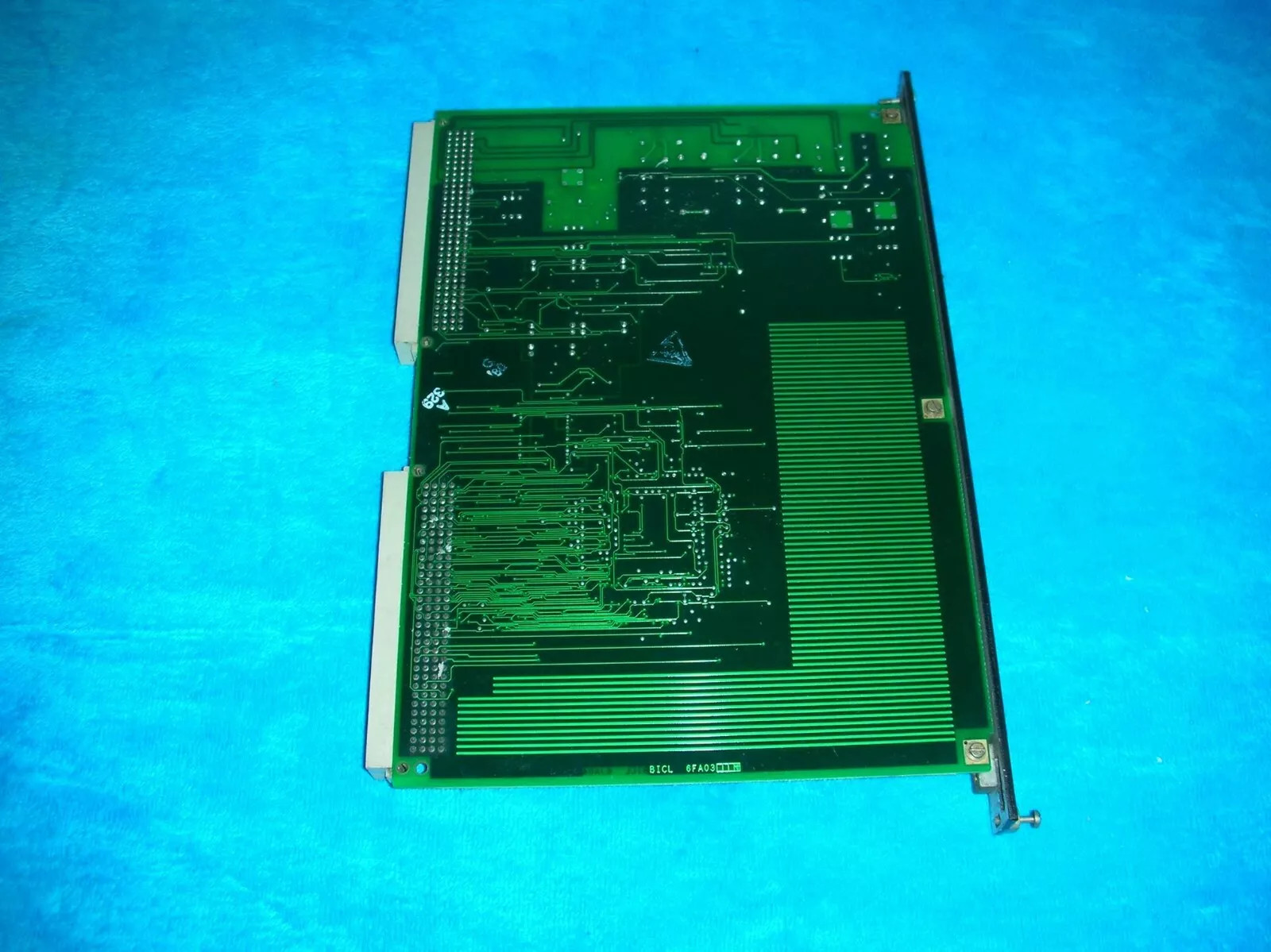

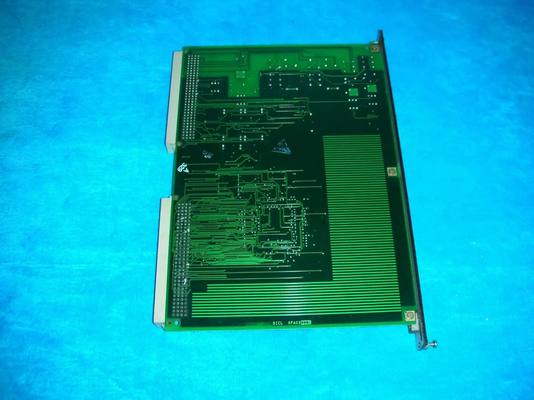

IS200BICLH1AFD به عنوان یک IGBT Drive / Source Bridge Interface Board عمل می کند. آن را با استفاده از کانکتورهای P1 و P2 خود، که تنها دو کانکتور در صفحه هستند، به یک قفسه VME متصل می کند.

IS200BICLH1AFD دارای یک دستگاه حافظه سریال 1024 بیتی برای شناسایی صفحه و اطلاعات تجدید نظر است. این صفحه با چهار رله، چهار RTD (برای تشخیص حرارتی،) و همچنین مدارهای یکپارچه مختلف، ترانزیستورها، خازن ها و مقاومت ها. صفحه جلویی صفحه از طریق دو سوار پیچ متصل می شود و خالی است.

IS200BICLH1A یک IGBT Drive / Source Bridge Interface Board (BICL) است که توسط GE برای سری نوآوری ایجاد شده است.

هدف از IS200BICLH1A این است که بین یک Innovation Series Drive و Bridge Personality Interface Boards (BPIA، BPIB، یا SCNV) ، یک رابط اصلی بین آنها باشد.این صفحه توانایی نظارت بر دمای محیط و پل را دارد. این دارای یک رابط با کنترل سرعت PWM و نمایش خطای سیستم است.این برد دارای یک حافظه سریال 1024 بیتی است که معمولاً با اطلاعات مربوط به تجدید نظر و شناسایی برد مجهز است.

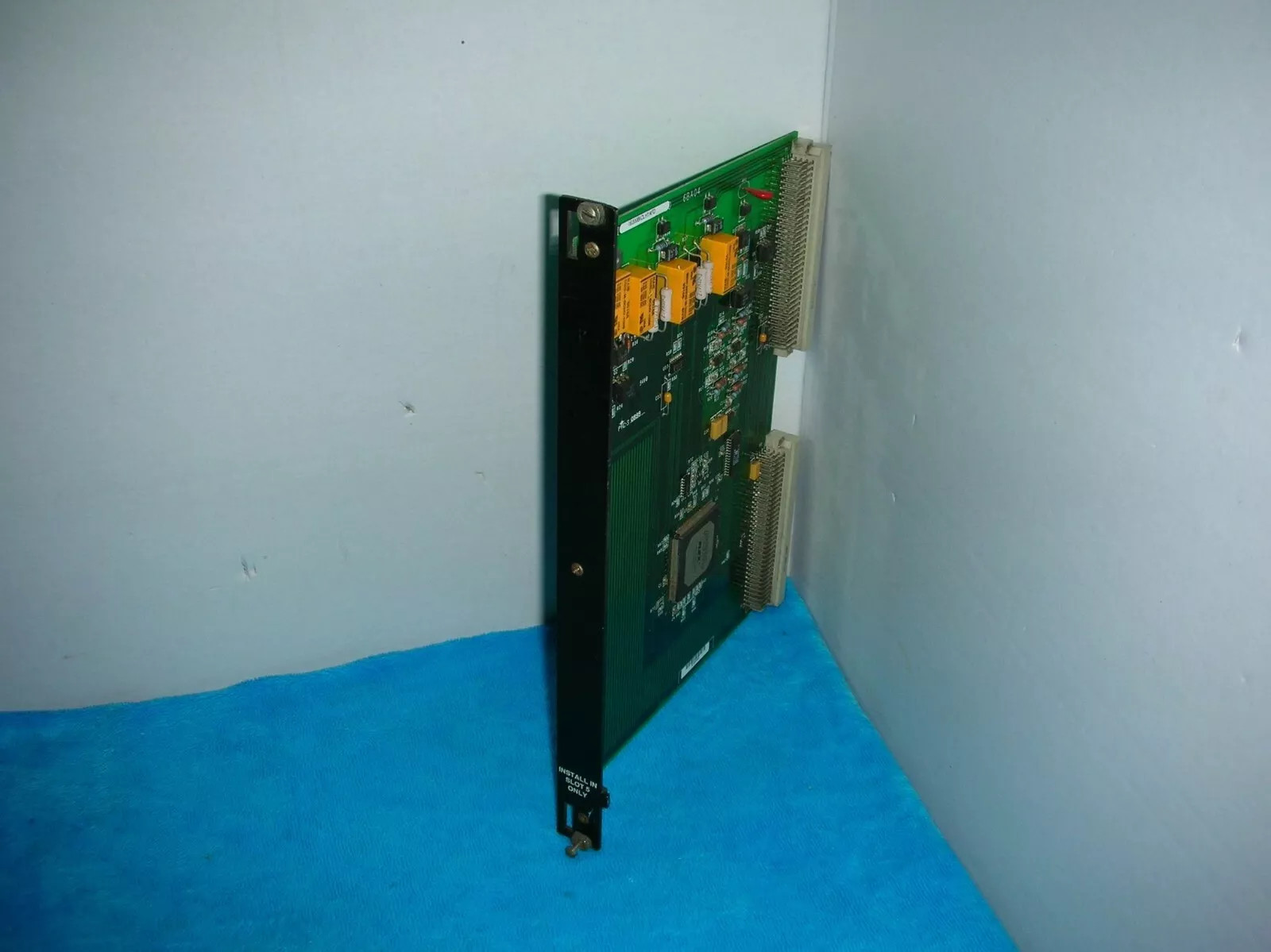

IS200BICLH1A دارای صفحه ای تقریباً خالی است که برچسب آن نوشته شده است "تنها در سوراخ 5 نصب کنید".وجود دارد دو براکت در صفحه ای که می تواند به نصب و حذف کارت از یک VME نوع قفسه کمک می کند. در کنار براکت ها دو پیچ وجود دارد که کمک می کند تا کارت را به قفسه متصل کند. اما بسیاری از اجزای داخلی در PCB واقعی وجود دارد. 73 مقاومت، 31 خازن، 3 دیود،15 مدار یکپارچه، 4 رله ، یک واریستور اکسید فلزی و 3 ترانزیستور. در لبه راست صفحه دو کانکتور پین P1 و P2 وجود دارد که IS200BICLH1A را به یک مجمع استوانه کارت متصل می کند.
