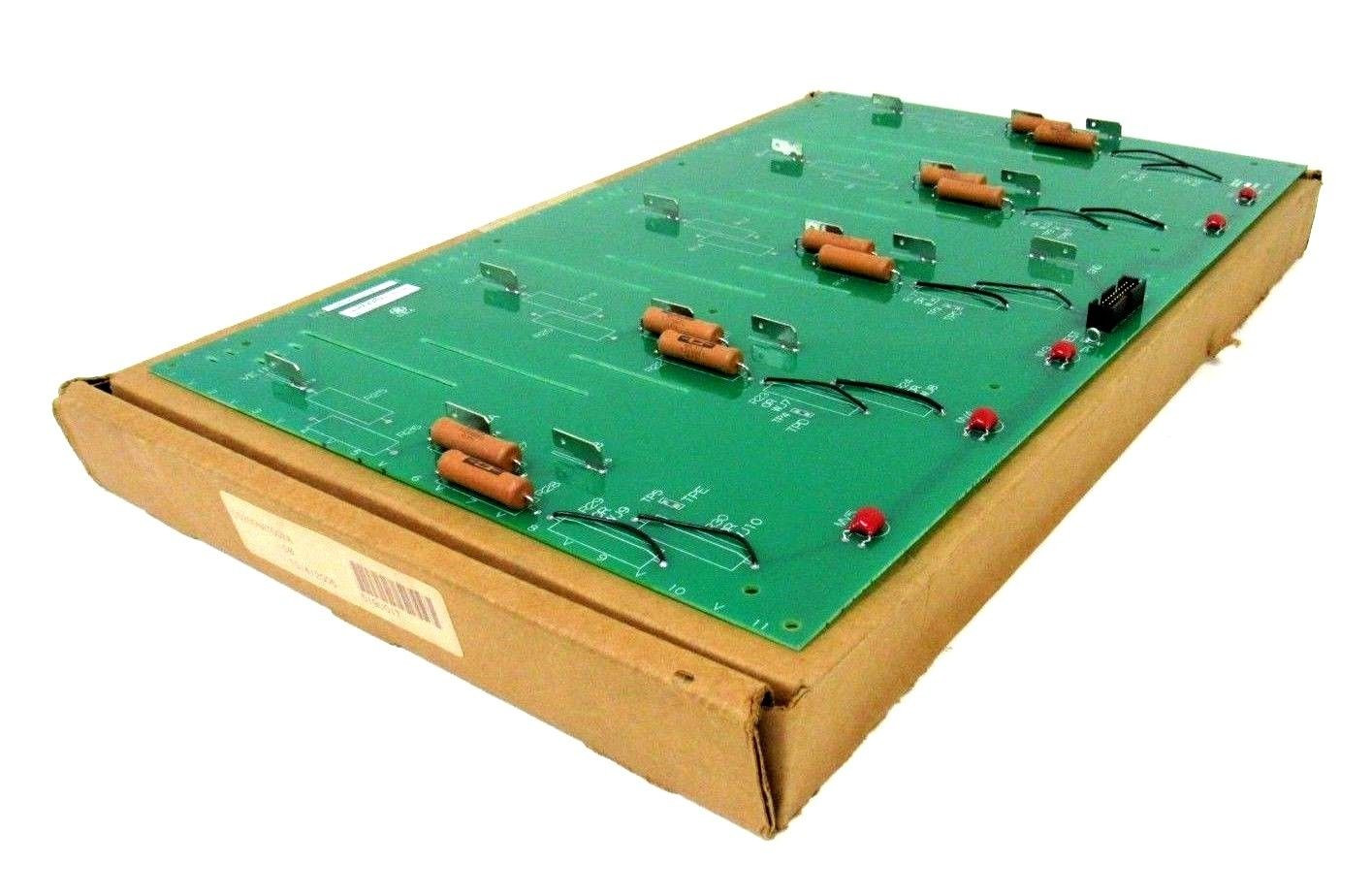

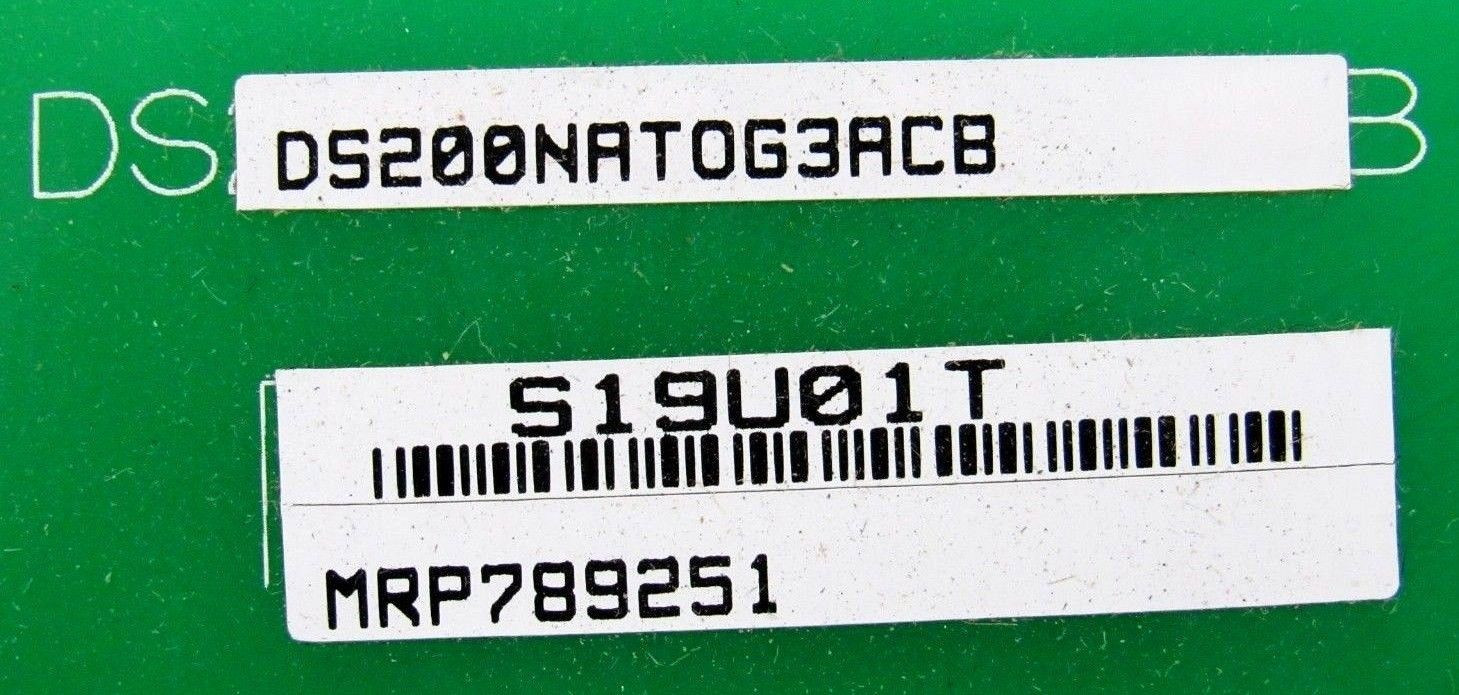

محصول:DS200NATOG3ACB صفحه مدار الکتریکی عمومی

DS200NATOG3ACB یک تخته مقیاس بندی بازخورد ولتاژ است که توسط GE توسعه یافته است.این سیستم بخشی از سیستم کنترل GE Speedtronic Mark V است. این سیستم بازخورد ولتاژ را از یک پل SCR (Silicon Controlled Rectifier) مدیریت و مقیاس بندی می کند.عملکرد اصلی آن کاهش ولتاژ AC و DC تولید شده توسط پل SCR است، که برای اندازه گیری دقیق بازخورد ضروری است.

ویژگی ها

• این صفحه با کاهش دامنه ولتاژ بالا تولید شده توسط پل SCR به سطوحی که می توانند به طور ایمن و دقیق توسط سیستم کنترل پردازش شوند کار می کند.این کاهش اطمینان حاصل می کند که سیگنال های بازخورد از پل SCR دقیق و قابل اعتماد است.
• علاوه بر نقش کاهش آن، هیئت مدیره با سایر اجزای حیاتی سیستم کنترل ادغام می شود.که توزیع پالس های دروازه و سیگنال های وضعیت مورد نیاز برای عملکرد پل SCR را مدیریت می کنداین برد همچنین با یک VME backplane که اتصال لازم و مسیرهای ارتباطی را برای ادغام سیستم فراهم می کند، ارتباط برقرار می کند.
• با کاهش ولتاژ پل SCR و کار کردن در ارتباط با تخته توزیع دروازه و VME backplane،هیئت مدیره اطمینان حاصل می کند که بازخورد ولتاژ به طور دقیق اندازه گیری شده و به طور موثر در سیستم کنترل ادغام شده است.این به ثبات کلی و عملکرد سیستم الکتریکی کمک می کند.

ورودی

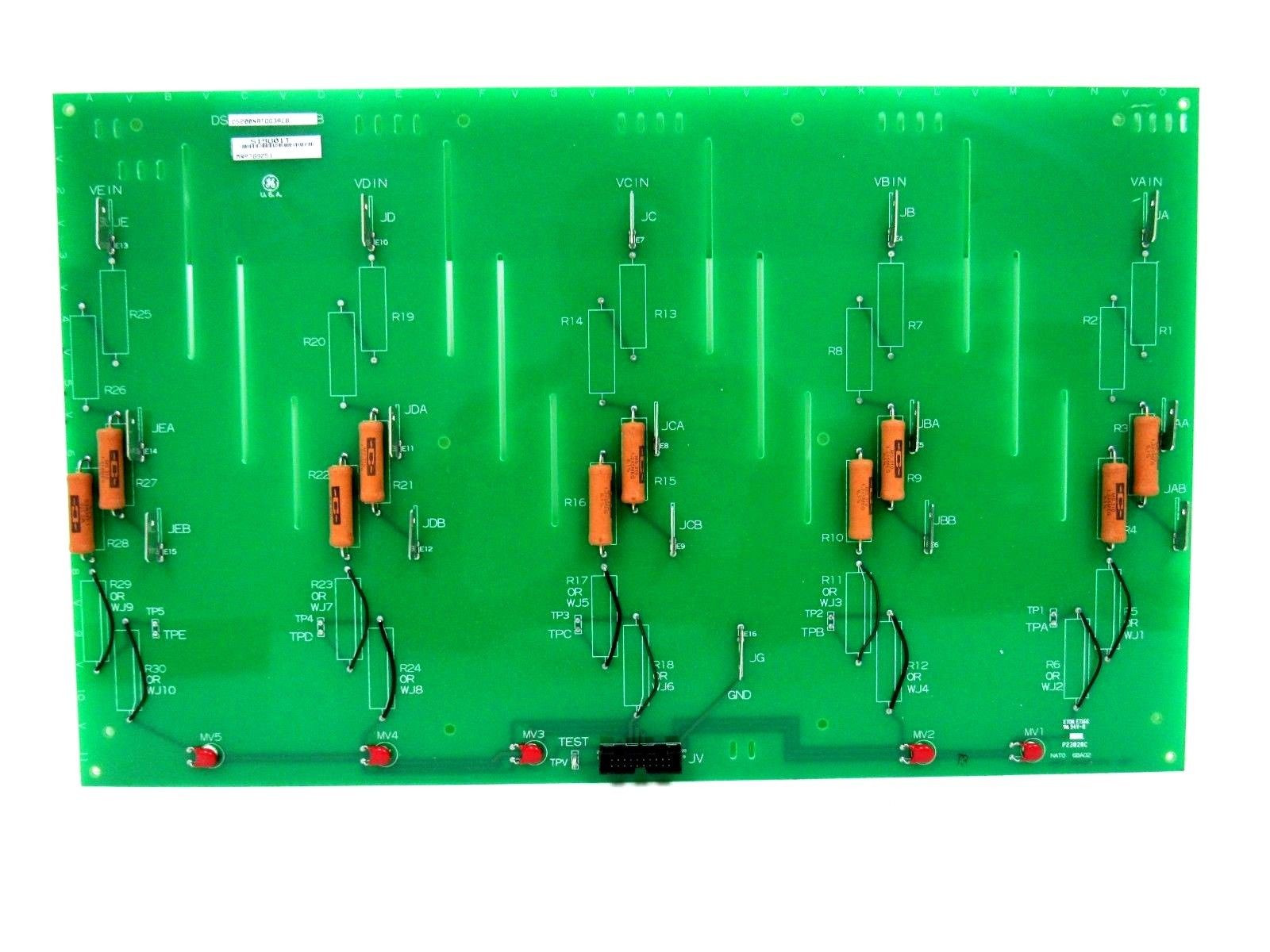

• این برد با پنج رشته ی مشابهی از مقاومت های دقیقی که به صورت سری متصل شده اند طراحی شده است. این رشته ها به طور خاص برای مدیریت انواع ورودی ولتاژ مختلف ترتیب داده شده اند.
• یک رشته برای هر یک از سه فاز AC پل SCR و همچنین هر یک برای ولتاژ مثبت و منفی بس DC اختصاص دارد.
• هر رشته مقاومت می تواند برای مدیریت ولتاژ ورودی مختلف از طریق ترکیبی از کانکتورهای ورودی و سیم های سیم کشی تنظیم شود.
• این صفحه انتخاب سه کانکتور ورودی مختلف و دو سیم پرش را ارائه می دهد، که اجازه کاهش ولتاژ ورودی را به پنج سطح خاص می دهد: 6900 ولت، 4200 ولت، 3300 ولت،۲۲۰۰ ولت، یا 1200 ولت. این قابلیت تنظیم تضمین می کند که صفحه می تواند متناسب با نیازهای ولتاژ و شرایط عملیاتی مختلف باشد.

تولید

• خروجی از پنج رشته مقاومت در یک سر ربن 20 پین واحد تقویت می شود.این سر ربن به عنوان نقطه اتصال اصلی برای رابط با سایر اجزای سیستم کنترل عمل می کند. با استفاده از یک سر ربن 20 پین، هیئت مدیره ناتو به طور موثر سیگنال های ولتاژ مقیاس بندی شده را از تمام پنج رشته به یک رابط خروجی منسجم هدایت می کند،تسهیل یکپارچه سازی آسان تر با سایر عناصر سیستم.
• برای اطمینان از ایمنی و قابلیت اطمینان سیگنال های خروجی، هر خروجی مجهز به یک واریستور اکسید فلزی (MOV) است.MOV نقش مهمی در محافظت از سیستم در برابر شرایط ولتاژ بیش از حد دارد. اگر مدار نوار خروجی قطع شود در حالی که ولتاژ ورودی هنوز وجود دارد، MOV عمل می کند برای کلیمپ و محدود کردن ولتاژجلوگیری از افزایش آن به سطوحی که به طور بالقوه می تواند به سیستم یا سایر اجزای متصل آسیب برسانداین اقدام محافظ به حفظ یکپارچگی سیگنال های خروجی کمک می کند و تضمین می کند که سیستم در پارامترهای ولتاژ امن کار می کند.
• مقاومت بار، که برای اندازه گیری دقیق ولتاژ و مقیاس بندی سیگنال ضروری است، در خود صفحه قرار ندارد. در عوض، در توزیع دروازه و صفحه وضعیت قرار دارد.این انتخاب طراحی اجازه می دهد تا هیئت مدیره به تمرکز بر عملکرد اصلی خود را از کاهش ولتاژ و مقیاسدر حالی که مقاومت بار، واقع در توزیع دروازه و صفحه وضعیت، تبدیل سیگنال های ضعیف شده به مقادیر ولتاژ قابل اندازه گیری را مدیریت می کند.این ترتیب به ساده سازی عملکرد هیئت مدیره ناتو کمک می کند و یکپارچگی موثر با سیستم کنترل گسترده تر را تضمین می کند..

WOC بزرگترین ذخيره ی قطعات جا به جا مارک V رو داره و ما می تونیم قطعات جا به جا ناقصت رو با ضمانت تعمیر کنیمدنیای کنترلهمچنین می توانیم قطعات غیر استفاده شده و بازسازی شده را با ضمانت تامین کنیم. تیم کارشناسان ما در 24 ساعت در دسترس است تا نیازهای فوری شما را در مورد قطعات ضروری پشتیبانی کند، با ما تماس بگیرید.
