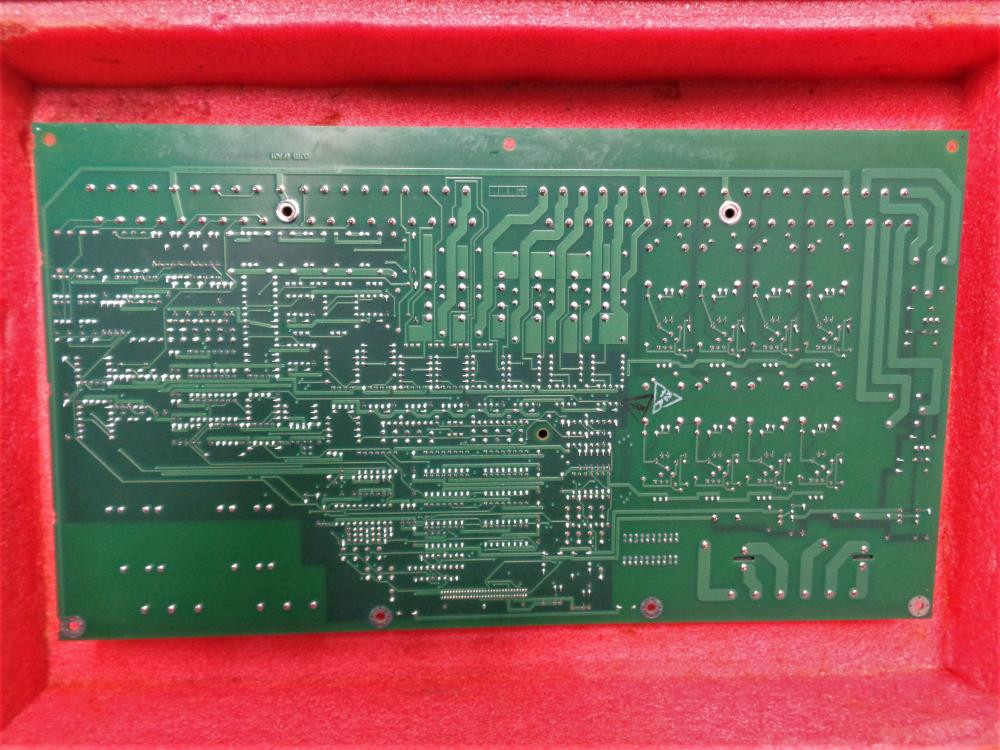

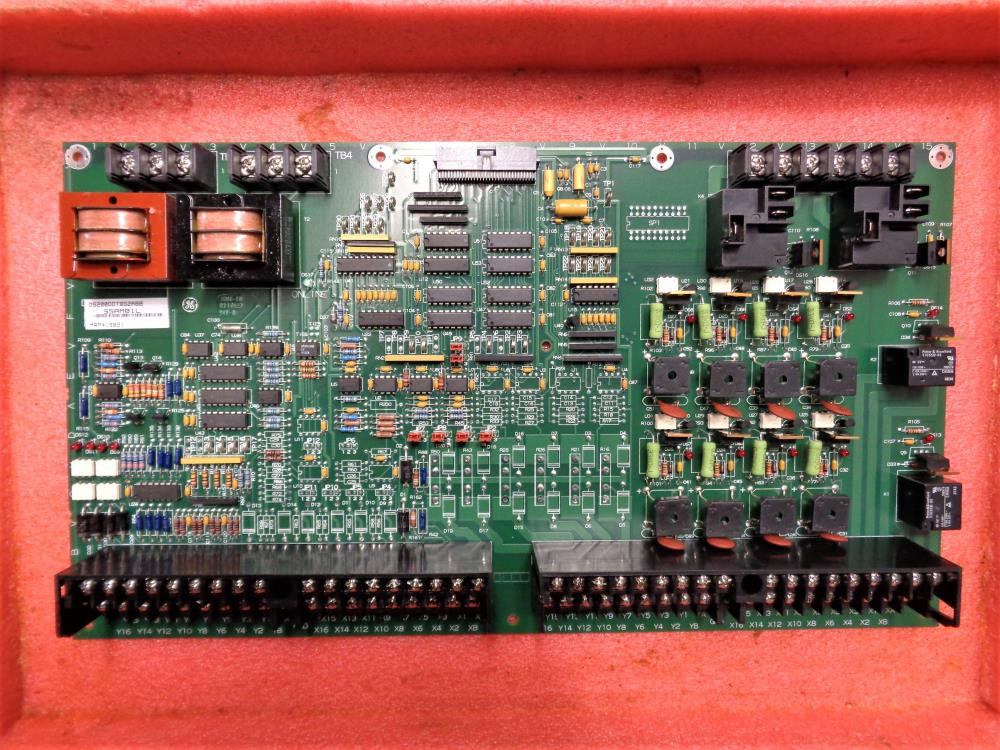

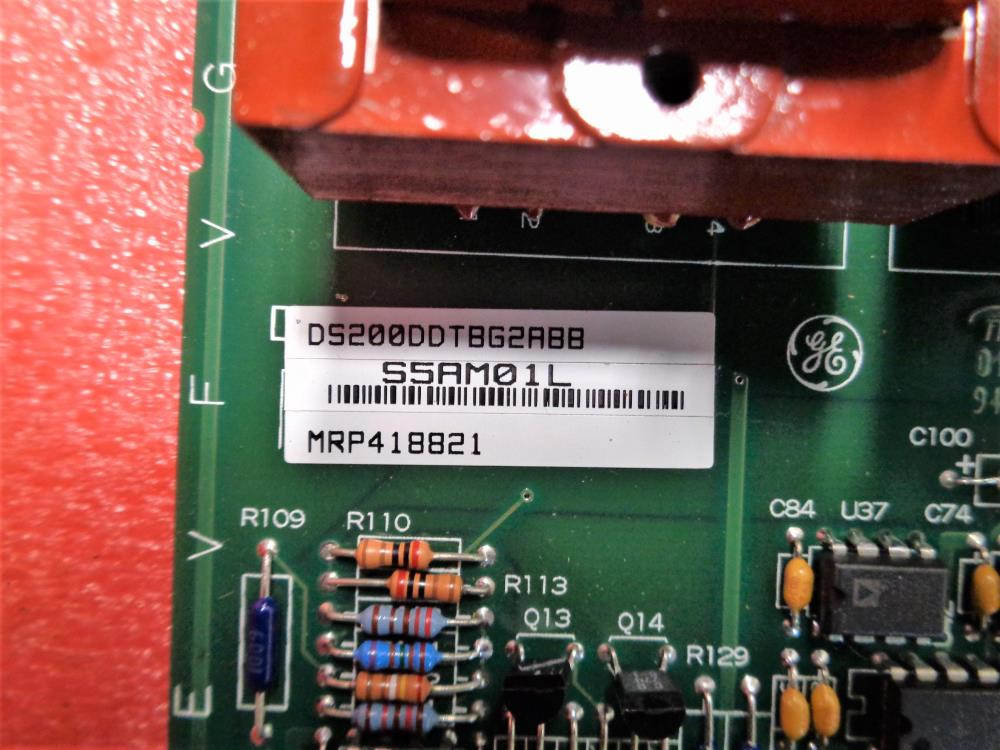

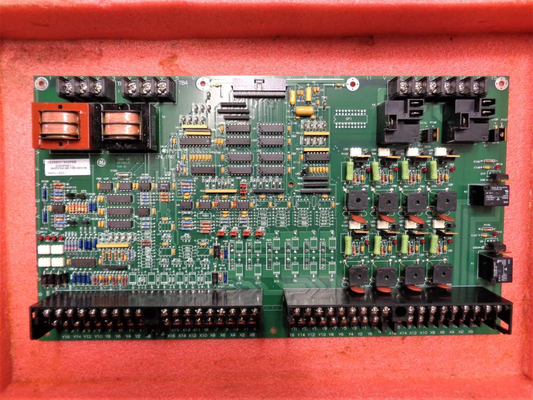

DS200DDTBG2ABB یک LCI کمک I / O ترمینال بورد است.این PCB به عنوان یک قطعه برای سیستم مارک V از GE ساخته شده است.مارک V دومین سیستم مدیریت توربین گاز و بخار اسپیدترونیک بود که پشتیبان گیری سه گانه اضافی در کنترل های حیاتی و پارامترهای حفاظت را ارائه می داد.این سری محصولات DS200DDTBG2ABB نیز شامل ویژگی هایی مانند تشخیص داخلی، نگهداری آنلاین و رابط مستقیم سنسور است.The DS200DDTBG2ABB PCB featured on this personalized product page is actually not the original LCI Auxiliary I/O Terminal Board manufactured for placement in the larger Mark V Turbine Control System Series؛ که می تواند صفحه اصلی صفحه مدار چاپی DS200DDTBG2 از دست دادن هر سه از این محصول DS200DDTBG2ABB اصلاحات مهم محصول است.

نکات و مشخصات سخت افزار

DS200DDTBG2ABB یک صفحه ولتاژ بالا است. عملکرد آن ایجاد اتصالات سیستم برای سیگنال های I / O کمکی است.با توجه به این قابلیت خاص سیستم کنترل توربین سری مارک V،نباید جای تعجب باشد که این محصول DS200DDTBG2ABB از مجموعه بالایی از اجزای سخت افزاری و مشخصات اجزای خود استفاده می کند..صفحه DS200DDTBG2ABB از صفحه DS200ADMA که یک ماژول daughterboard است و بر روی صفحه کنترل پردازنده سیگنال دیجیتال DS200DSPC قرار دارد، تغذیه می کند و به آن متصل می شود.DS200DDTBG2ABB با ورودی ها و خروجی های متعدد ساخته شده است. این خروجی ها شامل ورودی های AC ولتاژ بالا (2) ، ورودی های سیگنال جریان بالا (6) ، ورودی های سیگنال جریان پایین (3) ، ورودی های AC ولتاژ بالا (6) ، ورودی های سیگنال جریان بالا (6) ، ورودی های سیگنال جریان پایین (3) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC ولتاژ بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، ورودی های AC بالا (6) ، و ورودی های AC بالا (6)) 4-20 mA ورودی جریان حلقه (تا 2،) و ورودی ولتاژ غیر اختصاصی.ورودی های حلقه فعلی در این مجموعه DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board از کانال های ورودی CT یا LEM با استفاده از jumpers دوباره اختصاص داده می شوند.صفحه DS200DDTBG2ABB نشان داده شده در اینجا نیز دارای چهار خروجی آنالوگ با بافره و دو خروجی 4-20mA فعلی. این هیئت مدیره همچنین شانزده ورودی / خروجی دیجیتال دارد.

دی سی بی دی DS200DDTBG2ABB با 33 نقطه آزمایش TP ساخته شده است ، که برای اندازه گیری سیگنال استفاده می شود ، و همچنین 17 LED (DS1-DS17.). تنظیمات کارخانه برای این سوئیچ ها در موقعیت 1-2 است. از نظر قطعات سخت افزاری استاندارد محدود کننده ولتاژ،در DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board از دو ترانسفورماتور استفاده می شود.، چهار رله و چهارده ترانزیستور. DS200DDTBG2ABB از خازن ها و مقاومت ها نیز استفاده می کند،و دارای مجموعه ای است که با سبک معمولی پوشش PCB که با مواد شیمیایی مورد درمان قرار گرفته است، محفوظ است..مجموعه داخلی این محصول DS200DDTBG2ABB Mark V Series نیز دارای هشت واریستور و پانزده آرایه شبکه مقاومت است.در نهایت این صفحه مدار چاپی DS200DDTBG2ABB دارای پنج نوار پایانی است که از سه موقعیت پیچ تا سی و شش موقعیت پیچ متفاوت است و دارای بسیاری از مدارهای یکپارچه است،از جمله یک تراشه با شناسایی تخته و اطلاعات تجدید نظر سخت افزار.اطلاعات بیشتر در مورد توابع تخته، داده های کاربردی، ویژگی ها و نصب را می توان در GEI-100219 یافت.یک نشریه از جنرال الکتریک که ممکن است از طریق اینترنت به سختی بازیافت شود با توجه به این سری محصولات DS200DDTBG2ABB به عنوان یک محصول قدیمی سری Mark V.قبل از تصمیم گیری نهایی در مورد خرید این DS200DDTBG2ABB با ولتاژ بالا، it is crucial to realize that its originally-introduced performance specifications and dimensions have been impacted through its inclusion of a full product revision table with two functional product revisions and an artwork configuration revision.
