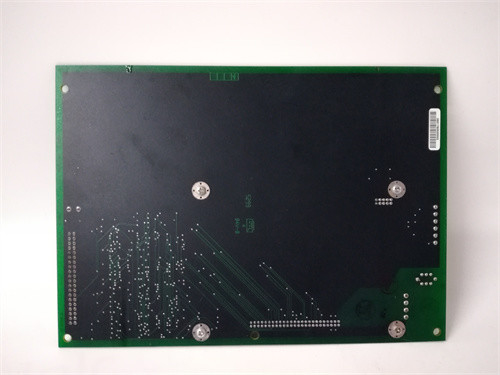

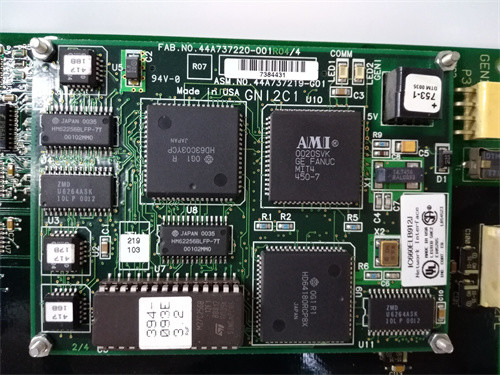

DS200DDTBG1A یک LCI Auxiliary I / O Terminal Board است که توسط جنرال الکتریک به عنوان بخشی از سری Mark V استفاده شده در سیستم های کنترل GE Speedtronic تولید و طراحی شده است.صفحه DS200DDTB (DDTB) یک صفحه پایانی ولتاژ بالا برای اتصال سیستم سیگنال های I/O کمکی است. این برد به یک دیس 200ADMA (ADMA) دیس 200DSPC (DSPC) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA)) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200ADMA (ADMA) دیس 200ADMA) دیس 200ADMA (ADMA) دیس 200کانکتورهای چگالی بالا و یک کابل نوار DDTB را به صفحه ADMA متصل می کنند. قدرت برای DDTB توسط صفحه ADMA فراهم می شود. DDTB شرایط سیگنال، مقیاس بندی، بافر،و انزوا برای دسترسی سیگنال های سطح سیستم محیط خشن به پردازنده سیگنال دیجیتال DSPC (DSP)اتصال های سیم کشی خارجی از سیگنال های ولتاژ بالا، تماس I / O، اندازه گیری جریان (از طریق دستگاه های سطح پایین اثر هال) ، یا CT های جریان بالا می تواند به ترمینال های DDTB متصل شود.نسخه های G1 و G2 از تخته DDTB وجود داردG2 فاقد برخی از قابلیت های G1 است و در صورت لزوم اشاره شده است.

ویژگی ها:

ورودی AC ولتاژ بالا:دو ورودی جدا شده برای اتصال به سیگنال های ولتاژ بالا AC وجود دارد. این استفاده از یک ترانسفورماتور مرحله پایین، فیلتر کردن منفعل،و یک بافر برای ارائه یک سیگنال ±5 V از اوج به اوج به ورودی های VCO صفحه ADMA (در 693 V rms اعمال شده)این ورودی ها دارای یک بلوک ترمینال پیچ جداگانه هستند که برای 1000 ولت اوج گذرا مشخص شده و جدا شده اند.

ورودی سیگنال جریان بالا:شش ورودی با مقاومت های سنجش جریان مناسب برای سیگنال های جریان مداوم ±5 آمپر (برای ورودی های CT طراحی شده) وجود دارد.این ها به طور متمایز بازه بندی شده اند و می توانند ±12 ولت ولتاژ حالت مشترک را تحمل کنند. هر ورودی فیلتر و مقیاس بندی می شود. این ورودی ها دارای یک بلوک پایانی نوع پیچ هستند و از افزایش ولتاژ محافظت می شوند.

ورودی سیگنال کم جریان:سه ورودی با مقاومت های سنجش جریان مناسب برای سیگنال های جریان مداوم ± 0.224 آمپر (برای سیگنال های انتقال دهنده جریان LEM طراحی شده است) وجود دارد.این ها به طور متمایز بازه بندی شده اند و می توانند ±12 ولت ولتاژ حالت مشترک را تحمل کنند. هر ورودی فیلتر و مقیاس بندی می شود. این ورودی ها دارای یک بلوک پایانی نوع پیچ هستند و از افزایش ولتاژ محافظت می شوند.

4-20 mA ورودی های حلقه ی جریان:مقررات برای اختصاص مجدد دو کانال ورودی CT یا LEM به عنوان گیرنده برای سیگنال های ورودی حلقه جریان 4-20 mA وجود دارد. این اختصاص جایگزین با تنظیم مجدد برخی از پرندگان انجام می شود.مقاومت ورودی 192 اوم است و ورودی آنالوگ به گونه ای جابه جا شده است که 0 mA مقیاس کامل منفی و 20 mA مقیاس کامل مثبت را تولید می کندتشخیص حلقه باز و عادی سازی ورودی توسط نرم افزار مدیریت می شود.

ورودی ولتاژ غیر اختصاصی: یک تقویت کننده ولتاژ ورودی فرقی برای تغذیه یک ورودی VCO آنالوگ بر روی کارت ADMA فراهم شده است. افزایش این تقویت کننده 1/2 است و اجازه می دهد تا ±10 V دامنه سیگنال ورودی باشد.این ورودی ها دارای یک بلوک پایانی نوع پیچ هستند و از افزایش ولتاژ محافظت می شوند.

4 تا 20 mA خروجی جریان:دو خروجی آنالوگ همچنین بافرهای خروجی منبع جریان را برای پشتیبانی از سیگنال های خروجی حلقه 4-20 mA پشتیبانی می کنند.هر دو ولتاژ و خروجی های فعلی در هر زمان فعال هستند و می تواند به صورت جداگانه یا با هم با سیم کشی به پایانه های خروجی مربوطه خود را استفاده می شودیک مرحله معکوس و افزایش در درایور 4-20 mA وجود دارد به گونه ای که ورودی +5 V از کارت ADMA باعث می شود خروجی 4 mA تولید کند و ورودی -5 V باعث می شود خروجی 20 mA تولید کند.یک خروجی مجاز به تولید 0 mA برای جلوگیری از اشتباه با تشخیص حلقه باز نیست.

WOC بزرگترین ذخایرقطعات جایگزین سیستم کنترل اسپیدترونیک GE. ما همچنین می توانیم تخته های معیوب شما را تعمیر کنیم. WORLD OF CONTROLS همچنین می تواند بدون استفاده و بازسازی پشتیبان با گارانتی را تامین کند. تیم کارشناسان ما برای پشتیبانی از نیازهای OEM شما در دسترس است.تیم ما از کارشناسان درWOCبرای قیمت گذاری و در دسترس بودن هر گونه قطعات و تعمیرات، لطفا با تیم ما از طریق تلفن یا ایمیل تماس بگیرید.
