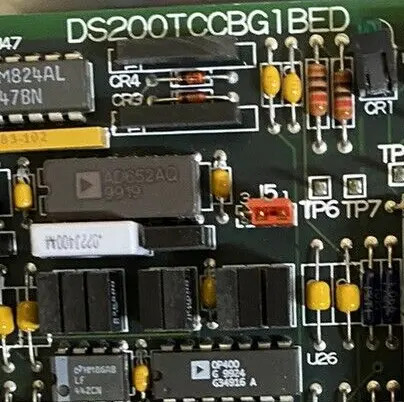

برد آنالوگ GE I/O TC2000 DS200TCCBG1BED دارای یک میکرو پروسسور 80196 و چندین ماژول PROM است. همچنین شامل یک LED و 2 کانکتور 50 پین است.LED از منظر جانبی صفحه نمایش قابل مشاهده است. شناسه های کانکتورهای 50 پین JCC و JDD هستند. میکروپروسسر از دستورالعمل های پردازش و نرم افزار بر روی ماژول های PROM استفاده می کند.برنامه نویسی بیشتر و یا به روز رسانی نرم افزار لازم نیست زمانی که شما تخته جایگزین نصب. همه آنچه که لازم است انتقال ماژول های PROM از صفحه قدیمی به سوکت در صفحه جایگزین است. به این ترتیب، شما می توانید فعالیت درایو را ادامه دهید و می دانید که پردازش همان خواهد بود.

شما همچنین باید کابل های نوار را به همان کانکتورهای صفحه ی جایگزین متصل کنید. این برای هر دو کابل نوار 50 پین و همچنین کابل نوار 34 پین صدق می کند.چون 5 تا وصل کننده 34 پین هست، احتمال دارد که شما ممکن است کابل های نوار را به کانکتورهای اشتباه متصل کنید. همچنین احتمال دارد که کانکتورهای 50 پین را به کانکتورهای اشتباه متصل کنید.تمام کانکتورها دارای شناسه های کانکتور هستند و حتی اگر تخته جایگزین نسخه جدیدتر است، شناسه های کانکتور یکسان خواهند بود.

ممکن است متوجه شوید که اجزای روی تخته ی جایگزین در مکان های مختلف هستند و اجزای مختلف متفاوت به نظر می رسند.سازگاری بین نسخه ها حفظ می شود و برد جایگزین همان نتایج پردازش را به عنوان صفحه معیوب ارائه می دهد.. کابل های نوار را به همان کانکتورهای صفحه جدید وصل کنید و از شناسه های کانکتور برای نقشه برداری صفحه قدیمی به صفحه جدید استفاده کنید.

General Electric I/O TC2000 Analog Board DS200TCCBG1B دارای یک میکرو پروسسور 80196 و چندین ماژول PROM است. همچنین شامل یک LED و 2 کانکتور 50 پین است.LED از منظر جانبی صفحه نمایش قابل مشاهده است. شناسه های کانکتورهای 50 پین JCC و JDD هستند. این برد همچنین با 3 پرنده پر شده است. پرنده ها دارای شناسه های چاپ شده بر روی صفحه هستند. شناسه ها JP1 ، JP2 و JP3 هستند.

هنگامی که صفحه اصلی در درایو نصب می شود، نصب کننده صفحه را به بهترین نحو با الزامات درایو تنظیم می کند.پرندگان اجازه می دهد تا نصب کننده برای تنظیم مقادیر پیکربندی با تغییر موقعیت پرندگانموقعیت های پیش فرض پرنده ها در اکثر شرایط استفاده می شود و نیازی به اقدام بیشتر توسط نصب کننده ندارد.در برخی موارد، نصب کننده موقعیت پرنده را بر اساس اطلاعات موجود در اطلاعات چاپی ارائه شده با صفحه تغییر می دهد..

در یک پرنده 3 پین، پرنده در یک زمان 2 پین را پوشش می دهد. به عنوان مثال، پرنده ممکن است پین 1 و 2 یا پین 2 و 3 را پوشش دهد. برای حرکت یک پرنده،با انگشت شست و انگشت نشاني ات اون قفل رو بگير و از بندش در بيار. سپس، پرش را با پین های جدید هماهنگ کنید و آن را به موقعیت خود قرار دهید. برخی از پرش ها برای پیکربندی تخته استفاده نمی شوند و فقط یک موقعیت پشتیبانی دارند.در این مورد موقعیت جایگزین برای آزمایش محصول توسط سازنده برای آزمایش یک مدار یا عملکرد خاص استفاده می شود.
