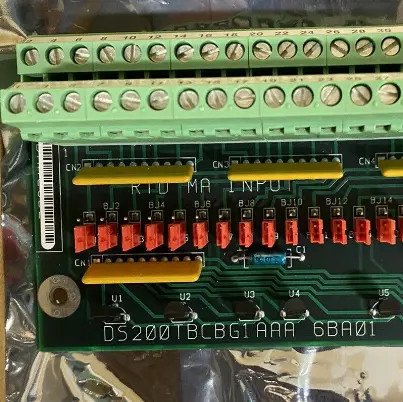

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsچهار بخش از این تخته ها در داخل کابینت با 9 کل اسلات در یک بخش کنترل I / O وجود دارد.

تخته TBCB به طور معمول یکی از اسلات های بزرگتر را در زیر یک سری از 5 تخته کوچکتر می گیرد.این برد همچنین به نام یک ماژول پایان RTD و 4-20 mA ورودی (TBCB) و عملکرد در هسته R5 نامیده می شودعملکرد اصلی آن استفاده از سیگنال های ورودی است که دریافت می کند تا آنها را به تخته TCCB منتقل کند که در آن به تخته نوشته می شود.این دارای پیکربندی های سخت افزاری خاص است که باید در فرآیند نصب تنظیم شود.

سیگنال های ورودی BJ1 تا BJ22 باید به DCOM متصل شوند. سیگنال های ورودی BJ23 تا BJ30 جایی هستند که سیگنال های 15-22 به محدوده جریان 0-1mA تبدیل می شوند.در مجموع هشت سیگنال ورودی معمولی توانایی تبدیل به سیگنال ورودی 0-1 mA را دارند..

DS200TBCBG1A یک کارت آنالوگ پایان در سری کنترل توربین GE Speedtronic Mark V LM است.این تخته دیگر توسط تولید کننده اصلی آن پشتیبانی نمی شود و گاهی اوقات پیدا کردن آن دشوار است.

DS200TBCBG1A را می توان در کابینت کنترل توربین مارک V با سایر تخته های کنترل I / O نصب کرد. چهار بخش از این تخته ها در کابینت وجود دارد.در یک بخش کنترل I / O مجموعاً 9 اسلات وجود دارد و تخته TBCB به طور معمول یکی از اسلات های بزرگتر را در زیر یک سری از 5 تخته کوچکتر می گیرد.

DS200TBCBG1A همچنین به عنوان یک RTD ماژول پایان و 4-20 mA ورودی (TBCB) نامیده می شود.این برد از سیگنال های ورودی که دریافت می کند برای انتقال آنها به تخته TCCB استفاده می کند که در آن به تخته نوشته می شود. تخته TCCB نیز در داخلدر مجموع هشت سیگنال ورودی معمولی توانایی تبدیل به سیگنال ورودی 0-1 mA را دارند.

DS200TBCBG1A هیچ نرم افزاری خاصی ندارد که نیاز به پیکربندی داشته باشد اما پیکربندی های سخت افزاری دارد. سیگنال های ورودی BJ1 تا BJ22 نیاز به اتصال به DCOM دارند.سیگنال های ورودی BJ23 به BJ30 جایی است که سیگنال های 15-22 به محدوده جریان 0-1mA تبدیل می شوند.

لطفاً برای اطلاعات بیشتر در مورد نصب خاص سیگنال های ورودی برای DS200TBCBG1A به دستورالعمل GEH-6353B مراجعه کنید.
