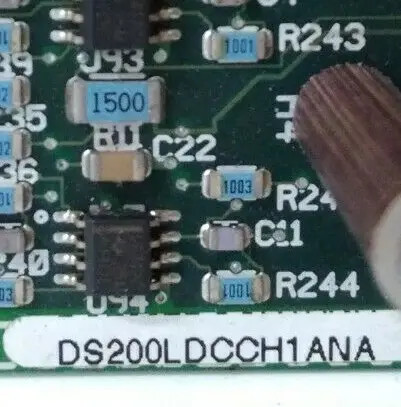

محصول: برد کنترل/ارتباطات شبکه محلی DS200LDCCH1ANA جنرال الکتریک

توضیحات

برد کنترل/ارتباطات شبکه محلی DS200LDCCH1ANA GE دارای ریزپردازنده‌های متعددی است که کنترل درایو، موتور و عملکردهای ورودی/خروجی را فراهم می‌کند. همچنین کنترل شبکه LAN را نیز فراهم می‌کند. برد کنترل/ارتباطات شبکه محلی DS200LDCCH1ANA GE با چهار ریزپردازنده پر شده است و به هر ریزپردازنده یک عملکرد جداگانه اختصاص داده شده است.

یک ریزپردازنده پردازش کنترل درایو را فراهم می‌کند. یک ریزپردازنده پردازش کنترل موتور را فراهم می‌کند. یک ریزپردازنده پردازش مشترک موتور را فراهم می‌کند. و یک ریزپردازنده پردازش کنترل LAN را فراهم می‌کند.

اگر برد به درستی کار نمی‌کند یا به نظر می‌رسد عملکرد بهینه را ارائه نمی‌دهد، ممکن است بخواهید یک راه‌اندازی مجدد نرم‌افزاری روی برد انجام دهید. راه‌اندازی مجدد سخت‌افزاری زمانی است که برق قطع می‌شود و برد باید دوباره راه‌اندازی شود. در صورت امکان، باید از این کار اجتناب شود و فقط در صورتی رخ دهد که درایو دچار نقص شود یا یک وضعیت تریپ رخ دهد که باعث خاموش شدن غیرمنتظره درایو شود. به عنوان مثال، اگر یک وضعیت اضافه بار رخ دهد، درایو به طور خودکار خاموش می‌شود تا از اجزا و موتور محافظت شود.

گزینه بهتر برای راه‌اندازی مجدد برد، راه‌اندازی مجدد نرم‌افزاری است. این زمانی است که برق در برد وجود دارد و برای پاک کردن خطاها استفاده می‌شود. یک روش برای انجام راه‌اندازی مجدد، فشار دادن دکمه Reset روی برد است. فقط یک فرد واجد شرایط باید این کار را انجام دهد زیرا برق در درایو وجود دارد و خطر برق گرفتگی یا سوختگی وجود دارد. این کار مستلزم آن است که سرویس‌دهنده به داخل کابینت برد دسترسی پیدا کند و دکمه Reset را فشار دهد. دکمه را حدود 5 ثانیه فشار دهید، سپس دکمه را رها کنید.

DS200LDCCH1ANA یک برد مدار ارتباطی LAN است که توسط جنرال الکتریک توسعه یافته است. این برد در خطوط تولید GE EX2000 Excitation و DC2000 استفاده می‌شود و یک برد مدار پیشرفته 7 لایه است که اساساً مغز EX2000 و DC2000 است. عملکردهای اصلی ارائه شده توسط برد شامل رابط اپراتور، ارتباطات LAN، پردازش درایو و موتور و راه‌اندازی مجدد درایو است. این برد شامل چندین ویژگی داخلی از جمله یک LAN (شبکه‌های محلی) ارتباطات کنترل شده توسط ریزپردازنده، پردازش درایو و موتور کنترل شده، رابط اپراتور و راه‌اندازی مجدد کامل درایو است. چهار ریزپردازنده روی برد وجود دارد که پوشش گسترده‌ای از ورودی/خروجی و کنترل درایو را فراهم می‌کند.

پردازنده کنترل درایو در موقعیت U1 روی برد قرار دارد و لوازم جانبی ورودی/خروجی یکپارچه را ارائه می‌دهد و قابلیت‌هایی مانند تایمرها و رمزگشاها را ارائه می‌دهد. دومی یک پردازنده کنترل موتور است که روی برد به عنوان U21 شناخته می‌شود. مدارهای کنترل موتور و ارتباطات ورودی/خروجی (آنالوگ و دیجیتال) با این پردازنده در دسترس هستند. U35 محل پردازنده مشترک موتور است. این بخش که فقط در صورت نیاز به پردازش اضافی استفاده می‌شود، برای انجام محاسبات پیشرفته‌ای که MCP نمی‌تواند محاسبه کند، کار می‌کند.

پردازنده نهایی موجود در برد، پردازنده کنترل LAN در موقعیت U18 است. پنج سیستم باس (DLAN+، DLAN، Genius، CPL و C-bus) توسط این پردازنده پذیرفته می‌شوند. یک سیستم رابط کاربری با یک صفحه کلید الفبایی متصل در دسترس است که به کاربران امکان می‌دهد تنظیمات و عیب‌یابی سیستم را مشاهده و تنظیم کنند.
