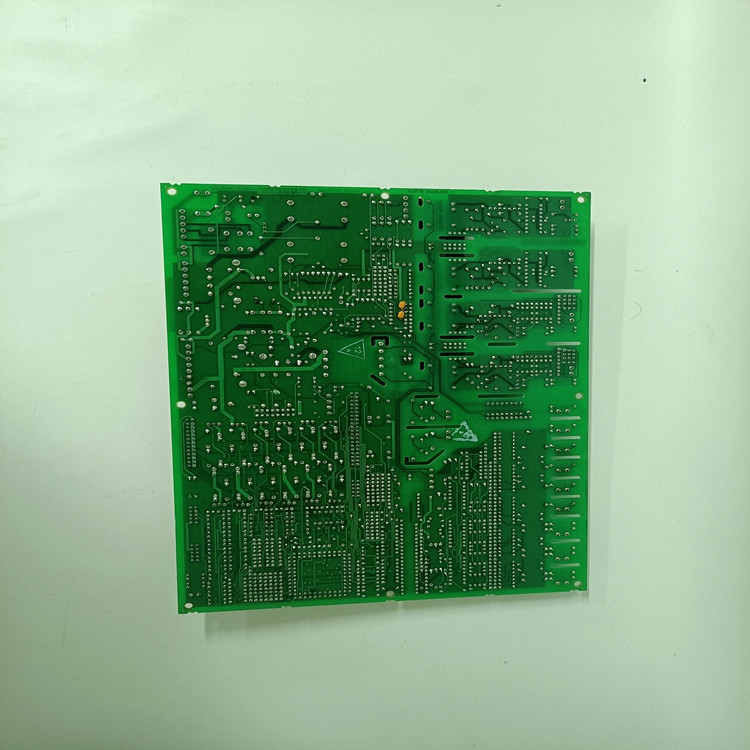

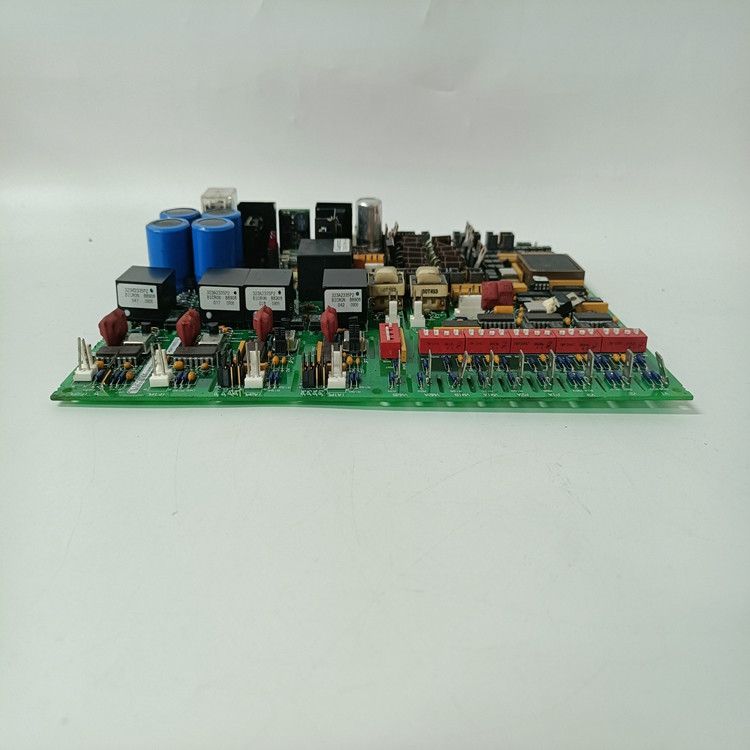

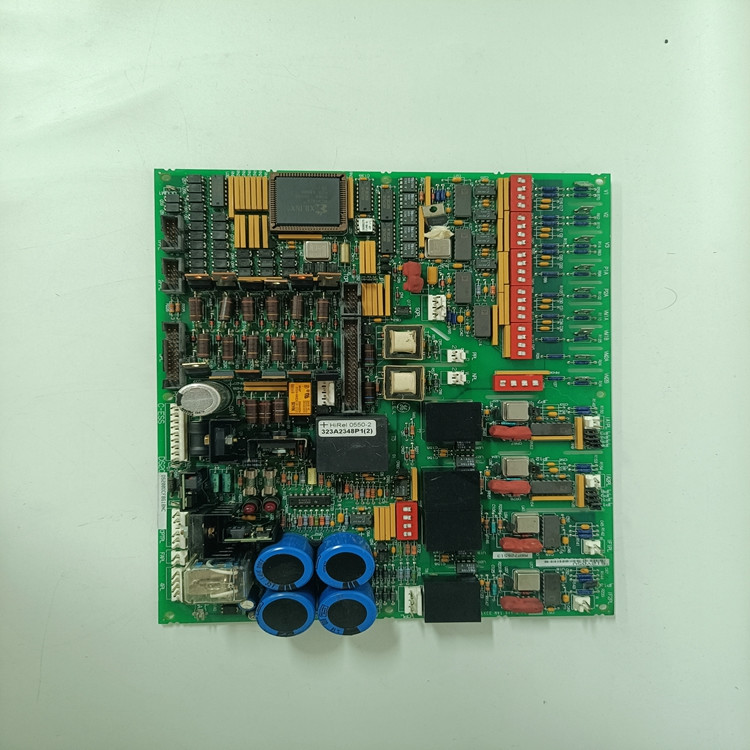

محصول:GE DS200LDCCH1AGA کنترل درایو/بورد ارتباطات LAN

توضیحات

جنرال الکتریک کارت DS200LDCCH1AGA را برای کار به عنوان یک کنترل درایو و صفحه ارتباطی شبکه محلی (LAN) توسعه داد.این کارت در سری مارک V از تخته های درایو جایگزین سازگار با درایو های برند GE DIRECTO-MATIC 2000 و محرک ها قرار داردهنگامی که در یک درایو نصب می شود، این کارت مجموعه ای از عملکردهای کنترل درایو و I / O را برای درایو فراهم می کند.

کارت ارتباطی DS200LDCCH1AGA دارای چهار میکرو پروسسور است. یک پردازنده کنترل LAN (LCP) برای پذیرفتن پنج نوع مختلف اتوبوس که به درایو تغذیه می شود ، در دسترس است.یک پردازنده کنترل درایو (DCP) نیز برای پردازش تبدیل I / O آنالوگ و دیجیتال در دسترس است.

DCP همچنین قادر به کنترل و تبدیل دستگاه های I / O محیطی مانند رمزگذاری کننده ها و تایمرها است. یک پردازنده کنترل موتور (MCP) برای پردازش I / O دیجیتال ارسال شده به درایو ارائه شده است.اگر محاسبات نیاز به قدرت پردازش اضافی DCP نمی تواند ارائه دهد، پردازنده هم موتور (CMP) قدرت اضافی مورد نیاز برای تکمیل این توابع را فراهم می کند.هیئت مدیره با یک صفحه کلید حروف و اعداد استفاده می شود برای برنامه نویسی سیستم و اهداف تشخیصی.

DS200LDCCH1AGA یک صفحه مدار ارتباطی LAN است که توسط جنرال الکتریک توسعه یافته است.این در خطوط محصول GE EX2000 Excitation و DC2000 استفاده می شود و یک صفحه مدار 7 لایه پیشرفته است که اساسا مغز EX2000 و DC2000 است.توابع اصلی ارائه شده توسط هیئت مدیره شامل رابط اپراتور، ارتباطات LAN، پردازش درایو و موتور و تنظیم مجدد درایو است.

شامل چندین ویژگی داخلی از جمله ارتباطات LAN (شبکه های محلی) کنترل شده توسط میکرو پروسسور، درایو کنترل شده و پردازش موتور،رابط کاربری و تنظیم مجدد کامل درایوچهار میکرو پروسسور در صفحه وجود دارد، که پوشش گسترده ای از I / O و کنترل درایو را فراهم می کند.پردازنده کنترل درایو در صفحه قرار دارد به عنوان موقعیت U1 و آن را فراهم می کند I / O محیطی یکپارچهدومین یک پردازنده کنترل موتور است که بر روی تخته به عنوان U21 شناخته می شود.مدار کنترل موتور و ارتباطات I / O (آنالوگ و دیجیتال) با این پردازنده در دسترس استU35 محل پردازنده هم موتور است. این بخش تنها زمانی استفاده می شود که پردازش اضافی مورد نیاز باشد، این بخش برای انجام ریاضیات پیشرفته ای که MCP نمی تواند محاسبه کند کار می کند.

آخرین پردازنده موجود در صفحه پردازنده پردازنده کنترل LAN در موقعیت U18 است. پنج سیستم اتوبوس (DLAN + ، DLAN ، Genius ، CPL و C-bus) توسط این پردازنده پذیرفته می شوند.یک سیستم رابط کاربری با یک صفحه کلید حروف و اعداد متصل به کاربران اجازه می دهد تا تنظیمات سیستم و تشخیص را مشاهده و تنظیم کنند.
