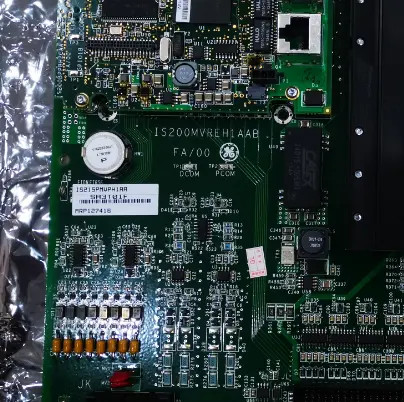

محصول:GE DS200IMCPG1CCA PC BOARD ASSEMBLY کارت IGBT

پیکربندی سخت افزار

سیستم کنترل توربین گاز SPEEDTRONICTM Mark V به طور خاص برای توربین های گاز و بخار GE طراحی شده است.و از تعداد قابل توجهی از تراشه های CMOS و VLSI استفاده می کند که برای به حداقل رساندن ضایعات برق و به حداکثر رساندن عملکرد انتخاب شده استطراحی جدید انرژی کمتری نسبت به نسل های قبلی برای پانل های معادل مصرف می کند.هوای محیط در دریچه های ورودی پنل باید بین 32 تا 72 درجه فارنهایت (0 تا 40 درجه سانتیگراد) و رطوبت بین 5 تا 95 درصد باشد.پانل استاندارد یک پانل NEMA 1A است که 90 اینچ ارتفاع، 54 اینچ عرض، 20 اینچ عمق دارد و تقریبا 1200 پوند وزن دارد. شکل 11 نشان می دهد که پانل با درب بسته است.

برای توربین های گاز، پانل استاندارد بر روی باتری واحد 125 ولت DC کار می کند، با ورودی کمکی AC در 120 ولت، 50/60 هرتز، که برای ترانسفورمور روشنایی و دستگاه استفاده می شود.پردازنده. پانل استاندارد معمولی نیاز به 900 وات DC و 300 وات از قدرت کمکی y AC دارد. در غیر این صورت، قدرت کمکی می تواند 240 ولت AC 50 Hz باشد،یا می تواند از یک اینورتر شروع سیاه اختیاری از باتری تامین شود.

ماژول توزیع قدرت قدرت را تنظیم می کند و آن را از طریق فیوز های قابل تعویض به منابع انرژی جداگانه برای پردازنده های اضافی توزیع می کند.هر ماژول کنترل از طریق تبدیل کننده های AC/DC، اتوبوس های DC تنظیم شده خود را تامین می کند.این می تواند طیف گسترده ای از DC ورودی را بپذیرد، که باعث می شود کنترل قابل تحمل کاهش ولتاژ باتری، مانند آنهایی که ناشی از شروع یک موتور کرکن دیزل است.تمام منابع برق و اتوبوس های کنترل شده تحت نظارت هستندمنابع انرژی فردی می توانند در حالی که توربین در حال اجرا است جایگزین شوند.

پردازنده اطلاعات رابط، به خصوص یک دستگاه از راه دوراین به طور معمول مورد زمانی که اتاق کنترل مرکزی دارای یک سیستم منبع برق بدون وقفه (UPS) است.پردازنده به طور معمول از طریق یک کابل از پانل SPEEDTRONIC TM Mark V یا به طور جایگزین از قدرت خانه تامین می شود.یک تصویر از داخل پانل در شکل 12 نشان داده شده است، و ماژول ها بر اساس مکان در شکل 13 شناسایی می شوند. هر یک از این ماژول ها نیز استاندارد شده اند و یک ماژول پردازنده معمولی در شکل 14 نشان داده شده است.آنها دارای قفسه های کارت هستند که به سمت بیرون خم می شوند تا کارت ها به صورت جداگانه قابل دسترسی باشند.

کارت ها با کابل های نوار نصب شده در جلو متصل می شوند که می توانند به راحتی برای اهداف سرویس جدا شوند.

در مورد مسیر سیم های ورودی برای به حداقل رساندن سر و صدا فکر زیادی شده است. سیم کشی برای سهولت نصب قابل دسترسی تر شده است.هر سیم به راحتی شناسایی می شود و نصب نتیجه مرتب است.
