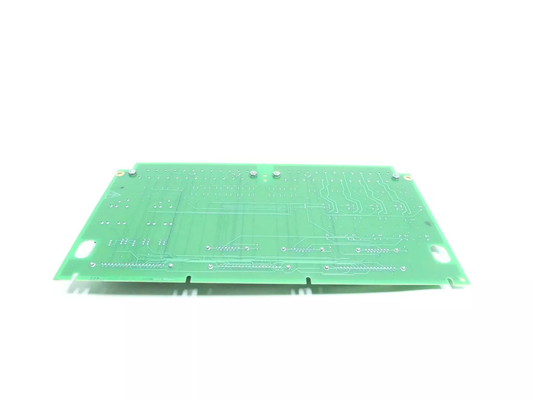

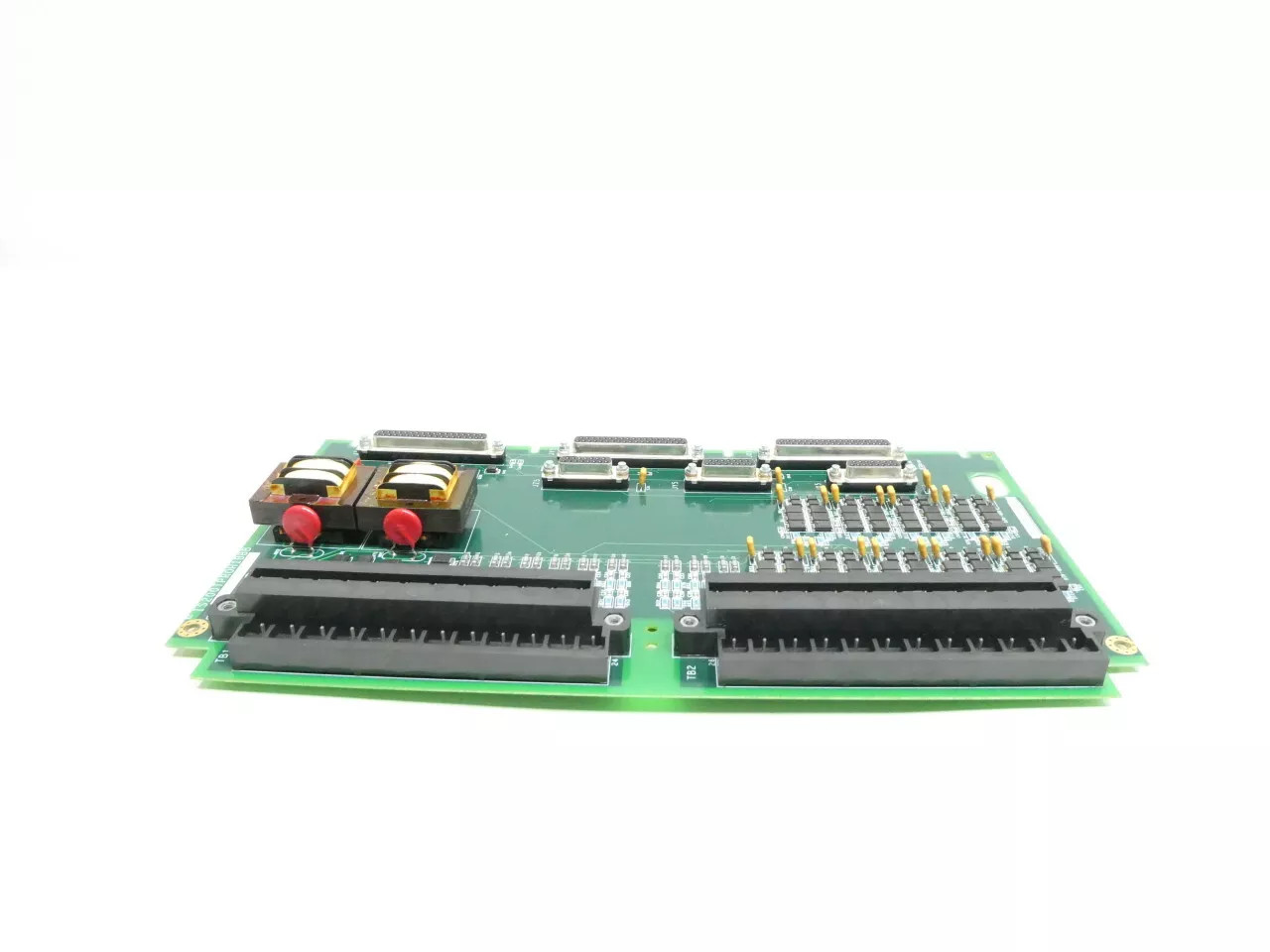

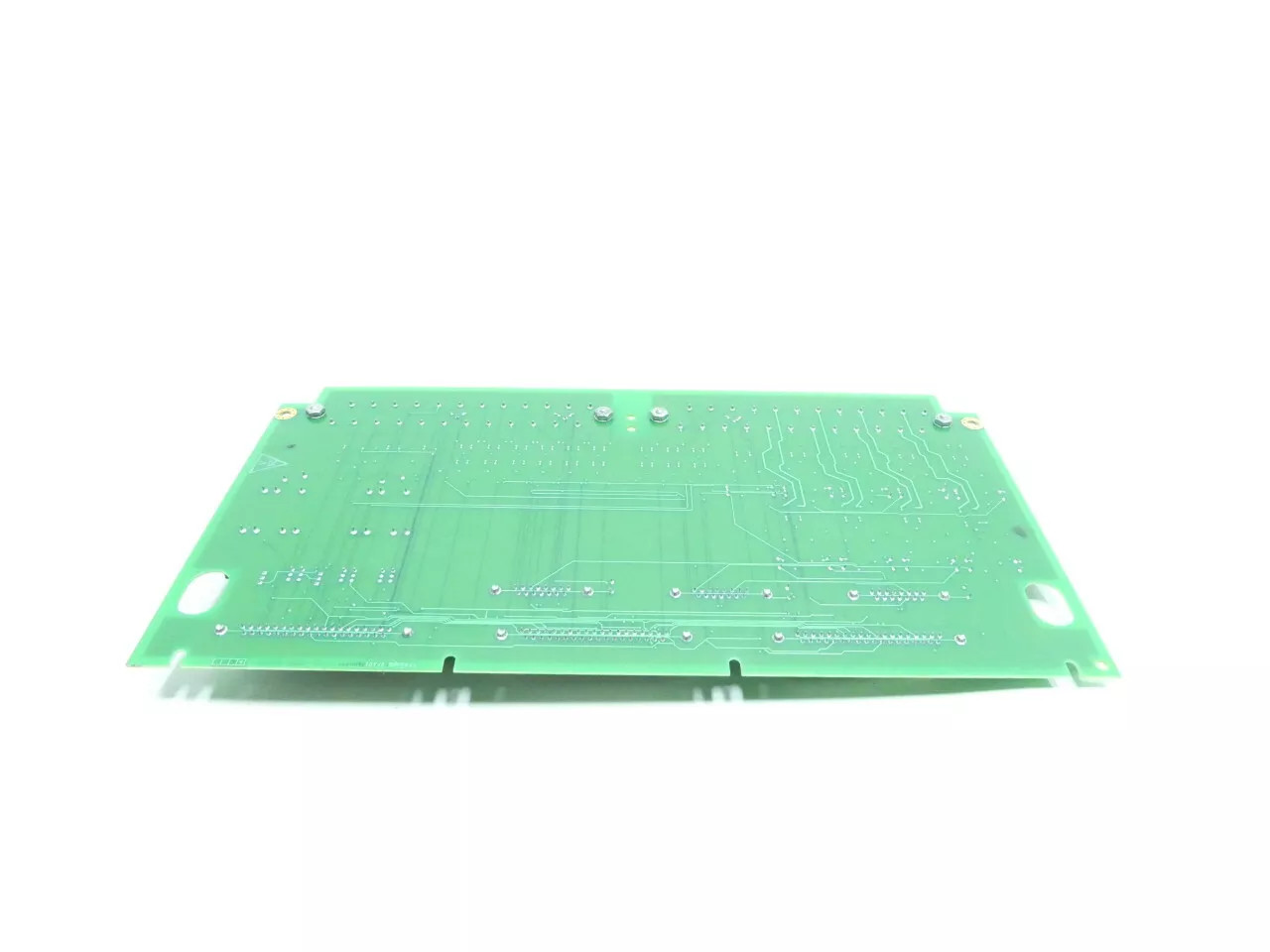

محصول:هیئت حفاظت از توربین GE IS200TPROH1CAA مارک VIe

توضیحات:

IS200TPROH1CAA یک تخته حفاظت از توربین است که توسط GE توسعه یافته است. این بخشی از سیستم کنترل مارک VIe است، که در آن سیستم های TPRO و VPRO بخشی جدایی ناپذیر از معماری کنترل توربین را تشکیل می دهند.نقش مهمی در تضمین ایمنی عملیاتی دارند.این بخش وظایف و مسئولیت های آنها را در سیستم مشخص می کند. این هیئت مستقل عمل می کند تا سیگنال های ضروری را برای حفاظت از سرعت بیش از حد اضطراری و همگام سازی فراهم کند.

ویژگی ها:
- مرور کلی سیستم VPRO: متشکل از تخته های سه گانه اضافی، VPRO به عنوان مکانیسم کنترل اصلی برای عملکرد سفر اضطراری عمل می کند.این هماهنگی کار از trip سولناید از طریق ترمینال TRExاین زیربخش عملکردها و پیکربندی سیستم VPRO را معرفی می کند.
- پیکربندی سیستم حفاظت: سیستم حفاظت، متشکل از تخته های سه گانه اضافی، به صورت مستقل در یک ماژول جداگانه از سیستم کنترل توربین کار می کند.این زیربخش ترتیب و ارتباط بین دو صفحه با سولناید های سفر را از طریق ترمینال های TREx توصیف می کند.، تاکید بر افزوده بودن و قابلیت اطمینان.
- نقش ترمینال های TREx: ترمینال های TREx، از جمله TREG، TREL و TRES، کنترل سولینوئید های سفر را در سیستم حفاظت تسهیل می کنند.این زیربخش عملکردها و اتصالات ترمینال های TREx را توضیح می دهد.، نقش آنها را در تضمین ایمنی و یکپارچگی عملیات توربین برجسته می کند.
- قابلیت سفر اضطراری VPRO: این سیستم نقش مهمی را در ارائه قابلیت سفر اضطراری و اطمینان از پاسخ سریع در شرایط اضطراری ایفا می کند.این زیربخش جزئیات عملکرد VPRO را در هماهنگی سولینوئیدهای سفر و اجرای حفاظت اضطراری از بیش از حد سرعت و عملکردهای توقف ارائه می دهد..
- کنترل سولنایدهای سفر: تا سه سولناید سفر می توانند بین ترمینال های TREx و TRPx متصل شوند. این زیربخش پیکربندی و عملکرد سولنایدهای سفر را توضیح می دهد.تاکید بر نقش ترمینال های TREx و TRPx در تامین ولتاژ لازم برای عملکرد آنها.
- مکانیسم رای گیری و کنترل رله: VPRO کنترل عملکرد سولینوئید های سفر را از طریق مکانیسم رای گیری پیچیده، با استفاده از 12 رله در تخته TREG کنترل می کند.این زیربخش فرایند رای گیری و کنترل انتقال را توصیف می کند.، اطمینان از افزوده بودن و قابلیت اطمینان در توابع سفر اضطراری.
امکان گسترش: این سیستم امکان گسترش را با ادغام یک صفحه دوم TREG فراهم می کند که می تواند از VPRO تا J4 هدایت شود.این زیربخش پتانسیل گسترش سیستم و ادغام اجزای اضافی را برای افزایش قابلیت ها و افزایشی بررسی می کند..
نصب:
- سیم کشی ژنراتور و ترانسفورماتورهای پتانسیل بس، ورودی های آنالوگ و ترموپول ها: با سیم کشی ژنراتور و ترانسفورماتورهای پتانسیل بس، ورودی های آنالوگ شروع کنید،و ترموکوپل ها به اولین بلوک ترمینال بر روی تخته TPROاین مرحله برای یکپارچه سازی حسگرها و ورودی های ضروری در سیستم بسیار مهم است و امکان نظارت و کنترل دقیق پارامترهای ژنراتور و بس را فراهم می کند.
- اتصال گیرنده های سرعت مغناطیسی: بعد، گیرنده های سرعت مغناطیسی را به بلوک دوم ترمینال در تخته TPRO متصل کنید.این پیکاپ ها نقش مهمی در اندازه گیری سرعت ماشین آلات چرخش دارند، ارائه بازخورد حیاتی برای اهداف نظارت و کنترل.
- پیکربندی ورودی های آنالوگ: تنظیم جمپر JP1A و JP1B برای پیکربندی ورودی های آنالوگ با توجه به نیازهای سیستم.این پرش اجازه می دهد تا برای انتخاب هر یک از 4-20 mA یا ورودی ولتاژ در اولین از سه ورودی آنالوگ، فراهم کردن انعطاف پذیری در ادغام سنسورها و پردازش سیگنال.
- بررسي و تست: هنگامی که کابل و پیکربندی به اتمام رسید، بررسي و تست کامل سیستم TPRO را انجام دهید.و عملکرد سنسورها و ورودی هااین مرحله تضمین می کند که سیستم به عنوان مورد نظر کار می کند و الزامات عملکرد را برآورده می کند.
- ادغام با سیستم کنترل: ادغام سیستم TPRO با معماری کنترل کلی، اطمینان از ارتباطات و قابلیت همکاری با سایر اجزای سیستم.این ممکن است شامل اتصال به پانل های کنترل، سیستم های جمع آوری داده یا SCADA.
- راه اندازی و کالیبراسیون: راه اندازی سیستم TPRO با کالیبراسیون سنسورها، تنظیم پارامترهای عملیاتی و تنظیم آستانه های هشدار.انجام آزمایش های دقیق در شرایط مختلف عملیاتی برای تأیید عملکرد و قابلیت اطمینان سیستم.
عملیات:
- تامین سیگنال های سرعت: عملکرد حیاتی ارائه سیگنال های سرعت به سیستم VPRO برای حفاظت اضطراری از سرعت بیش از حد (EOS) توربین را انجام می دهد.این سیگنال ها برای تشخیص و واکنش به شرایط بالقوه خطرناک بیش از حد سرعت بسیار مهم هستند، اطمینان از ایمنی عملیات توربین.
- ارائه سیگنال های ژنراتور: علاوه بر سیگنال های سرعت، سیگنال های ژنراتور را برای محافظت از چک همگام سازی پشتیبان فراهم می کند. این سیگنال ها تشخیص خطاهای همگام سازی را امکان پذیر می کنند.,اطمینان از اینکه توربین برای عملکرد پایدار و کارآمد با شبکه یا سایر منابع برق هماهنگ است.
- مدیریت ورودی های آنالوگ: TPRO مجهز به سه ورودی جریان آنالوگ است که به اهداف مختلف نظارت و حفاظت خدمت می کنند.این ورودی ها برای وظایف مانند نظارت بر دمای بیش از حد گازهای خروجی در توربین های گاز استفاده می شود، داده های حیاتی را برای تشخیص زودهنگام و پیشگیری از مشکلات گرم شدن بیش از حد فراهم می کند.
- مدیریت ورودی های ترموپول: این سیستم همچنین شامل ۹ ورودی ترموپول است که عمدتاً برای محافظت از بیش از حد دمای گازهای گلخانه ای در توربین های گاز اختصاص دارد.این ورودی ها امکان نظارت دقیق بر سطوح دمای را فراهم می کنند، اجازه می دهد تا در صورت ناهنجاری های دمایی برای جلوگیری از آسیب احتمالی به توربین به سرعت مداخله شود.
- تنظیمات تامین برق: VPRO 28 ولت برق ثابت را به TPRO برای انرژی دادن به سه فرستنده ورودی آنالوگ تامین می کند. این امر عملکرد مداوم زیر سیستم ورودی آنالوگ را تضمین می کند.امکان نظارت دقیق و قابل اطمینان بر پارامترهای حیاتی.
- همکاری با VPRO: TPRO و VPRO در کنار هم کار می کنند تا حفاظت و کنترل جامع سیستم توربین را تضمین کنند.VPRO عملکردهای اساسی قدرت و هماهنگی را فراهم می کند، تضمین یکپارچه سازی و عملکرد سیستم حفاظت.
