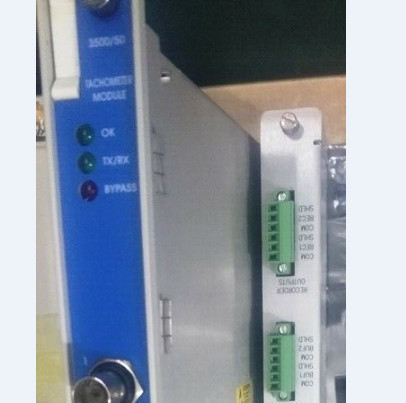

محصول:ماژول دورسنج Bently Nevada 3500/50-01-00-01 133388-02

توضیحات
ماژول دورسنج 3500/50 یک ماژول 2 کاناله است که ورودی را از پروب‌های مجاورتی یا پیکاپ‌های مغناطیسی (به جز موارد ذکر شده) دریافت می‌کند تا سرعت چرخشی شفت، شتاب روتور یا جهت روتور را تعیین کند، این اندازه‌گیری‌ها را با نقاط تنظیم آلارم قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند و تولید می‌کند.
آلارم‌ها را زمانی که این نقاط تنظیم نقض می‌شوند. ماژول دورسنج 3500/50 با استفاده از نرم‌افزار پیکربندی رک 3500 برنامه‌ریزی می‌شود و می‌تواند با چهار گزینه مختلف پیکربندی شود:

1. نظارت بر سرعت، هشدار نقطه تنظیم و هشدار باند سرعت.
2. نظارت بر سرعت، هشدار نقطه تنظیم و اعلان سرعت صفر.
3. نظارت بر سرعت، هشدار نقطه تنظیم و هشدار شتاب روتور.
4. نظارت بر سرعت، هشدار نقطه تنظیم و اعلان چرخش معکوس.

3500/50 را می‌توان طوری پیکربندی کرد که سیگنال‌های Keyphasor® شرطی را به صفحه پشتی رک 3500 ارائه دهد تا توسط مانیتورهای دیگر استفاده شود، بنابراین نیازی به ماژول Keyphasor جداگانه در رک نیست. 3500/50 همچنین دارای یک ویژگی نگه داشتن پیک است که بالاترین سرعت، بالاترین سرعت معکوس یا تعداد چرخش‌های معکوس (بسته به نوع کانال انتخاب شده) را که دستگاه به آن رسیده است، ذخیره می‌کند. این مقادیر پیک را می‌توان توسط کاربر بازنشانی کرد.

یادداشت کاربردی
ماژول‌های دورسنج Bently Nevada
برای استفاده مستقل به عنوان، یا به عنوان یک جزء
از، یک سیستم کنترل سرعت یا حفاظت از سرعت بیش از حد طراحی نشده‌اند. ماژول‌های دورسنج Bently Nevada افزونگی حفاظتی و همچنین سرعت پاسخ مورد نیاز برای عملکرد قابل اعتماد به عنوان یک سیستم کنترل سرعت یا حفاظت از سرعت بیش از حد را ارائه نمی‌دهند. در صورت ارائه، خروجی آنالوگ متناسب فقط برای اهداف ثبت داده، ضبط نمودار یا نمایش مناسب است. همچنین، در صورت ارائه، نقاط تنظیم هشدار سرعت فقط برای اهداف اعلام مناسب هستند.

پیکاپ‌های مغناطیسی ممکن است برای گزینه چرخش معکوس استفاده نشوند زیرا این مبدل‌ها
یک لبه تمیز برای مدار تشخیص در سرعت‌های پایین ارائه نمی‌دهند. این می‌تواند منجر به نشانه‌های نادرست شود
از جهت چرخش. پیکاپ‌های مغناطیسی برای گزینه سرعت صفر توصیه نمی‌شوند زیرا این مبدل‌ها یک لبه تمیز برای مدار تشخیص در سرعت‌های پایین ارائه نمی‌دهند.

عدم در نظر گرفتن موارد فوق سوء استفاده از محصول است و ممکن است منجر به
آسیب به اموال و/یا صدمات بدنی شود. توجه: خط تولید Bently Nevada یک سیستم حفاظت از سرعت بیش از حد را برای سیستم 3500 ارائه می‌دهد. به شماره قطعه اطلاعات مشخصات و سفارش 141539-01 مراجعه کنید.

اطلاعات سفارش
ماژول دورسنج
3500/50-AXX-BXX-CXX

A: نوع ماژول ورودی/خروجی
0 1 ماژول ورودی/خروجی با ترمینال‌های داخلی
0 2 ماژول ورودی/خروجی با ترمینال‌های خارجی
0 3 ماژول ورودی/خروجی TMR با ترمینال‌های خارجی
0 4 ماژول ورودی/خروجی با موانع داخلی و ترمینال‌های داخلی.

B: گزینه تاییدیه آژانس
0 0 هیچکدام
0 1 CSA/NRTL/C
0 2 ATEX/CSA (کلاس 1، منطقه 2)

C: استفاده از مانیتور
0 1 اندازه‌گیری سرعت
0 2 چرخش معکوس

توجه: گزینه تاییدیه آژانس B 02 فقط با گزینه سفارش A 04 در دسترس است.

قطعات یدکی
133388-02 ماژول دورسنج 3500/50
133442-01 ماژول ورودی/خروجی با ترمینال‌های داخلی
136703-01 ماژول ورودی/خروجی مانع داخلی گسسته با ترمینال‌های داخلی
133434-01 ماژول ورودی/خروجی با ترمینال‌های خارجی
133450-01 ماژول ورودی/خروجی TMR با ترمینال‌های خارجی
