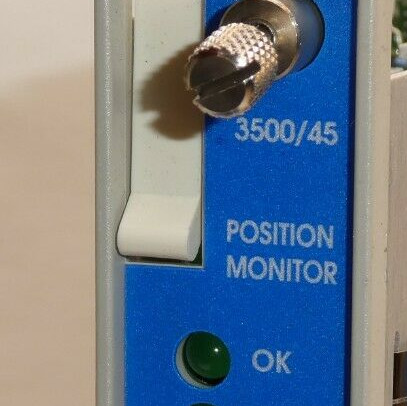

محصول:مانیتور موقعیت 3500/45-01-00 176449-04 Bently Nevada

توضیحات
مانیتور موقعیت 3500/45 یک ابزار 4 کاناله است که ورودی را از مبدل‌های مجاورتی، مبدل‌های موقعیت چرخشی (RPT)، ترانسفورماتورهای دیفرانسیل متغیر خطی DC (DC LVDT)، ترانسفورماتورهای دیفرانسیل متغیر خطی AC (AC LVDT) و پتانسیومترهای چرخشی می‌پذیرد. مانیتور ورودی را پردازش می‌کند و سیگنال‌های پردازش شده را با آلارم‌های قابل برنامه‌ریزی توسط کاربر مقایسه می‌کند.
نوع اندازه‌گیری و ورودی مبدل تعیین می‌کند که کدام ماژول‌های ورودی/خروجی مورد نیاز هستند. به انواع مبدل برای اندازه‌گیری موقعیت در صفحه 10، به شکل‌ها و نمودارها در صفحه 12 و به ماژول‌های ورودی/خروجی برای AC LVDT و پتانسیومترهای چرخشی در صفحه 14 مراجعه کنید.

شما می‌توانید هر کانال را با استفاده از نرم‌افزار پیکربندی رک 3500 برای انجام عملکردهای زیر برنامه‌ریزی کنید:
موقعیت محوری (رانش)
انبساط دیفرانسیل
انبساط دیفرانسیل شیب‌دار منفرد استاندارد
انبساط دیفرانسیل شیب‌دار منفرد غیر استاندارد
انبساط دیفرانسیل شیب‌دار دوگانه
انبساط دیفرانسیل مکمل
انبساط محفظه
موقعیت شیر

کانال‌های مانیتور به صورت جفت برنامه‌ریزی می‌شوند و می‌توانند حداکثر دو مورد از این عملکردها را همزمان انجام دهند. به عنوان مثال، کانال‌های 1 و 2 می‌توانند یک عملکرد را انجام دهند در حالی که کانال‌های 3 و 4 ممکن است همان عملکرد یا عملکرد متفاوتی را انجام دهند.

هدف اصلی مانیتور موقعیت 3500/45 ارائه موارد زیر است:
محافظت از ماشین‌آلات با مقایسه مداوم پارامترهای نظارت شده با نقاط تنظیم آلارم پیکربندی شده برای راه‌اندازی آلارم‌ها

اطلاعات ضروری ماشین برای پرسنل عملیات و نگهداری

هر کانال، بسته به پیکربندی، معمولاً سیگنال ورودی خود را پردازش می‌کند تا پارامترهای مختلفی به نام متغیرهای اندازه‌گیری شده تولید کند. شما می‌توانید نقاط تنظیم هشدار را برای هر متغیر اندازه‌گیری شده فعال و نقاط تنظیم خطر را برای هر دو متغیر اندازه‌گیری شده فعال ایجاد کنید.

اطلاعات سفارش
برای فهرست دقیق تاییدیه های خاص کشور و محصول، به راهنمای مرجع سریع تاییدیه ها (108M1756) که از Bently.com در دسترس است، مراجعه کنید.
مانیتور موقعیت 3500/45-AA-BB

A: نوع ماژول ورودی/خروجی
01 ماژول ورودی/خروجی موقعیت با ترمینال‌های داخلی (Proximitor، RPT، DC LVDT)
02 ماژول ورودی/خروجی موقعیت با ترمینال‌های خارجی (Proximitor، RPT، DC LVDT)
03 ماژول ورودی/خروجی موقعیت TMR گسسته با ترمینال‌های خارجی (Proximitor یا DC LVDT)
04 ماژول ورودی/خروجی موقعیت TMR باس شده با ترمینال‌های خارجی (Proximitor)
05 ماژول ورودی/خروجی موقعیت AC LVDT با ترمینال‌های داخلی
06 ماژول ورودی/خروجی موقعیت AC LVDT با ترمینال‌های خارجی
07 ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی با ترمینال‌های داخلی
08 ماژول ورودی/خروجی موقعیت پتانسیومتر چرخشی با ترمینال‌های خارجی

B: تاییدیه آژانس
00 هیچکدام
01 CSA / NRTL / C (Class 1, Division 2)
02 ATEX / IECEx / CSA (Class 1, Zone 2)

شما باید بلوک‌ها و کابل‌های ترمینال خارجی را به طور جداگانه برای هر ماژول ورودی/خروجی با ترمینال خارجی سفارش دهید.

هنگام استفاده از مانیتور موقعیت 3500/45 در یک برنامه TMR، اندازه‌گیری موقعیت شیر در دسترس نیست و اندازه‌گیری انبساط محفظه فقط برای TMR گسسته پشتیبانی می‌شود.

قطعات یدکی
176449-04 مانیتور موقعیت 3500/45
135137-01 ماژول ورودی/خروجی موقعیت با ترمینال‌های داخلی برای استفاده با Proximitors، RPTs یا DC LVDTs
135145-01 ماژول ورودی/خروجی موقعیت با ترمینال‌های خارجی برای استفاده با Proximitors، RPTs یا DC LVDTs
139554-01 ماژول ورودی/خروجی موقعیت AC LVDT با ترمینال‌های داخلی برای استفاده با AC LVDTs
