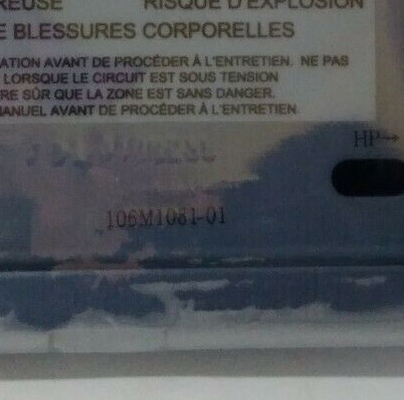

محصول:بنتلی نوادا 3500/15-05-05-00 106M1081-01 ماژول ورودی برق AC جهانی

توضیحات

توضیحات
منابع برق AC و DC 3500/15 ماژول های نیمه ارتفاع هستند و باید در سوراخ های مشخص شده در سمت چپ قفسه نصب شوند.قفسه 3500 می تواند شامل یک یا دو منبع برق با هر ترکیبی از AC و DCهرکدوم از اونا ميتونن يه قفسه ي کامل رو برق بدن

هنگامی که دو منبع تغذیه در یک قفسه نصب می شوند، یکی از آنها در سوراخ پایین به عنوان منبع اصلی و دیگری در سوراخ بالا به عنوان منبع پشتیبان عمل می کند.منبع دوم پشتیبان اصلی است..

حذف یا قرار دادن هر یک از ماژول های منبع تغذیه، تا زمانی که منبع تغذیه دوم نصب شده باشد، عملکرد قفسه را مختل نمی کند.3500/15 AC و DC منابع برق پذیرای طیف گسترده ای از ورودی
ولتاژ و آنها را به ولتاژهای قابل قبول برای استفاده توسط سایر ماژول های 3500 تبدیل می کند. منابع تغذیه زیر با سیستم حفاظت از ماشین آلات سری 3500 در دسترس هستند:

l قدرت AC جهانی
منبع برق متناوب ولتاژ بالا
منبع برق متناوب ولتاژ پایین
منبع برق AC جهانی و PIM (ماژول ورودی برق) با منبع برق AC 3500 قدیمی، PIM AC ولتاژ بالا و PIM AC ولتاژ پایین سازگار نیستند.

منابع برق DC ولتاژ بالا و ولتاژ پایین و PIM ((مودول ورودی قدرت) با منابع برق و PIM DC ولتاژ بالا و ولتاژ پایین Legacy 3500 سازگار نیستند.

اطلاعات سفارش
برای لیست دقیق تأییدیه های خاص کشور و محصول، به راهنمای مرجع سریع تأییدیه ها (108M1756) مراجعه کنید که از Bently.com در دسترس است.

ماژول برق 3500/15
3500/15 - - AA- BB- CC

A: نوع منبع برق (سلاوت بالا)
03 ولتاژ بالا متناوب (88 تا 140 Vdc)
04 ولتاژ پایین متناوب متناوب (۲۰ تا ۳۰ ولت)
05 ولتاژ AC جهانی (85 تا 264 VAC rms)
06 منبع برق متناوب ولتاژ بالا
07 منبع برق کم ولتاژ

ب: نوع منبع برق (فلت پایین)
00 بدون منبع (در صورت عدم نیاز به منبع استفاده می شود)
03 ولتاژ بالا متناوب (88 تا 140 Vdc)
04 ولتاژ پایین متناوب متناوب (۲۰ تا ۳۰ ولت)
05 ولتاژ AC جهانی (85 تا 264 VAC rms)
06 منبع برق متناوب ولتاژ بالا
07 منبع برق کم ولتاژ

C: تأیید آژانس
00 هیچ
01 CSA / NRTL / C (کلاس 1، بخش 2)
02 ATEX / IECEx / CSA (کلاس 1، منطقه 2)

قطعات یدکی
شماره بخش
106M1079-01 ماژول برق جهانی AC
106M1081-01 ماژول ورودی برق AC جهانی
۱۲۹۴۸۶-۱ ماژول منبع برق ثابت ولتاژ بالا
129478-01 ماژول ورودی برق ثابت ولتاژ بالا
133292-01 ماژول برق ثابت ولتاژ پایین
133300-01 ماژول ورودی برق ثابت ولتاژ پایین
114M5329-01 منبع برق متناوب ولتاژ بالا
115M7750-01 ولتاژ بالا DC PIM
114M5330-01 منبع برق ثابت ولتاژ پایین
114M5335-01 PIM DC ولتاژ پایین
