محصول:بنتلی نوادا ۳۵۰۰/۲۵-۰۱-۰۱-۰۰ ۱۴۹۳۶۹-۰۱ ماژول افزوده کلیدفازور

توضیحات
ماژول 3500/25 Enhanced Keyphasor یک ماژول نیمه ارتفاع و دو کانال است که برای ارائه سیگنال های Keyphasor به ماژول های مانیتور در یک قفسه 3500 استفاده می شود. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerسیستم حفاظت از ماشین آلات 3500 می تواند تا چهار سیگنال Keyphasor را برای پیکربندی عادی و تا هشت سیگنال Keyphasor را در پیکربندی جفت پذیرید.

توجه: سیگنال Keyphasor یک پالس یک بار در هر دور یا چند بار در هر دور از یک شاخه یا دنده چرخشی است که برای اندازه گیری دقیق زمان استفاده می شود.این اجازه می دهد تا 3500 ماژول مانیتور و تجهیزات تشخیصی خارجی برای اندازه گیری سرعت چرخش گره و پارامترهای بردار مانند دامنه ارتعاش 1X و فاز.

ماژول Enhanced Keyphasor یک ماژول سیستم 3500 بهبود یافته است.این قابلیت پردازش سیگنال Keyphasor را نسبت به طراحی قبلی گسترش داده و در عین حال سازگاری کامل را از نظر فرم حفظ می کند.، با ماژول های موجود Keyphasor برای استفاده در سیستم های قدیمی سازگار و کار می کنند. ماژول Keyphasor، PWA 125792-01، به طور کامل با جدیدترین ماژول جایگزین می شود.

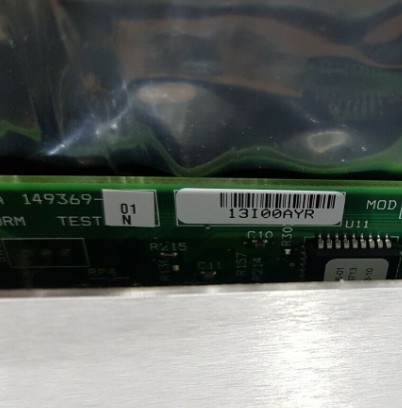

ماژول 149369-01

هنگامی که یک ورودی سیستم Keyphasor برای برنامه های Triple Modular Redundant (TMR) مورد نیاز است، سیستم 3500 باید از دو ماژول Keyphasor استفاده کند.در این پیکربندی ماژول ها به طور موازی کار می کنند تا هر دو یک سیگنال اصلی و ثانویه Keyphasor به ماژول های دیگر در قفسه ارائهیک سیستم با بیش از چهار ورودی Keyphasor می تواند از یک پیکربندی جفت استفاده کند، با این شرط که بیش از چهار سیگنال ورودی کلیدی Keyphasor وجود نداشته باشد.یک پیکربندی جفت نیاز به دو موقعیت نظارت متوالی در هر دو موقعیت نیمه اسلات بالا / پایین یا هر دو دارد.. چهار ماژول Keyphasor چهار تا
کانال های ورودی اصلی و چهار کانال ورودی پشتیبان و ارائه چهار کانال خروجی (یک در هر ماژول) ، همچنین پیکربندی دو ماژول جفت شده و یک ماژول غیر جفت شده (در کل سه ماژول Keyphasor) امکان پذیر است.در اين تشكيل، کاربر می تواند یک Keyphasor غیر جفت شده را پیکربندی کند (یا دو گزینه 2 کانال یا یک گزینه 1 کانال و یک گزینه 2 کانال را سفارش دهد)

ماژول I/O Keyphasor جدا شده برای کاربردهایی طراحی شده است که در آن سیگنال های Keyphasor به طور موازی با دستگاه های متعدد متصل می شوند و نیاز به جدا شدن از سیستم های دیگر دارند.مانند یک سیستم کنترل. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is providedتوجه داشته باشید که هدف از این ماژول I / O در درجه اول اندازه گیری سرعت میله و نه فاز بود. ماژول می تواند اندازه گیری فاز را ارائه دهد،اما این I / O یک تغییر فاز کمی بالاتر از نسخه غیر منزوی I / O را معرفی می کندشکل 1 مقدار تغییر فاز را نشان می دهد که ماژول های I/O جدا شده در سرعت های مختلف ماشین اضافه می کنند.

ویژگی های پیشرفته محصول شامل تولید سیگنال های یکبار در هر نوبت از ورودی های چند رویداد در هر نوبت، نرم افزار قابل ارتقاء در زمینه و گزارش داده های مدیریت دارایی است.

توضیحات محصول
ماژول افزوده Keyphasor
3500/25-AXX-BXX-CXX

A: تعداد کانال ها
0 1 کارت Keyphasor 2 کانال با نصف ارتفاع (تطلب 2 کانال)
0 2 دو کارت Keyphasor 2 کانال با نصف ارتفاع (تطلب 4 کانال)

B: نوع ماژول I/O
0 1 ماژول I/O با پایان داخلی
0 2 ماژول I/O با پایان های خارجی
0 3 مانع داخلی I/O با پایان داخلی
0 4 ماژول I/O منزوی با پایان های داخلی
0 5 ماژول I/O منزوی با پایانگاه های خارجی

C: گزینه تأیید آژانس
0 0 لازم نیست
0 1 CSA/NRTL/C (کلاس 1، بخش 2)
0 2 ATEX/CSA (کلاس 1 منطقه 2)

قطعات یدکی
149369-01 ماژول افزوده ی کلیدساز
توجه: این ماژول می تواند به عنوان جایگزینی مستقیم پلاگین برای ماژول Keyphasor 125792-01 سفارش داده شود.
125800-01 ماژول I/O Keyphasor (پایان های داخلی)
126648-01 ماژول I/O Keyphasor (پایان های خارجی)
125800-02 ماژول I/O جدا شده Keyphasor (پایان داخلی)
۱۲۶۶۴۸-۰۲ ماژول I/O جدا شده Keyphasor (پایان های خارجی)
135473-01 ماژول I/O Keyphasor (حاجز داخلی و پایان داخلی)
