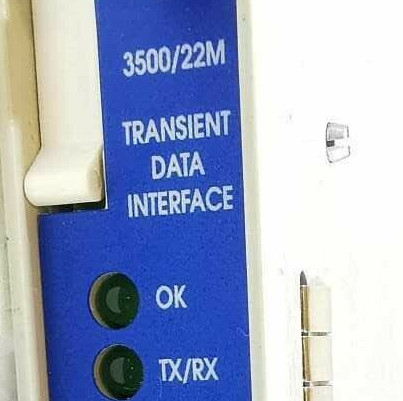

رابط داده گذرا Bently Nevada 3500/22M-01-01-00 288055-01

محصول:بنتلی نوادا 3500/22M-01-01-00 288055-01 رابط داده های گذرا

توضیحات

رابط داده های گذرا 3500 (TDI) رابط بین سیستم نظارت 3500 و نرم افزار مدیریت ماشین آلات GE® System 1® است.TDI قابلیت یک ماژول 3500/20 Rack Interface را با قابلیت جمع آوری داده یک پردازنده ارتباطی مانند TDXnet ترکیب می کند..

TDI در اسلات RIM یک قفسه 3500 در ارتباط با مانیتورهای سری M (3500/40M، 3500/42M، و غیره) کار می کند.) به طور مداوم داده های حالت ثابت و موج گذرا را جمع آوری می کند و این داده ها را از طریق یک پیوند اترنت به نرم افزار میزبان منتقل می کند.. ضبط داده های ثابت با TDI استاندارد است ، با این حال استفاده از یک دیسک فعال کننده کانال اختیاری به TDI اجازه می دهد تا داده های پویا یا گذرا را نیز ضبط کند.TDI دارای پیشرفت در چندین زمینه نسبت به پردازنده های ارتباطی قبلی است و شامل عملکرد پردازنده ارتباطات در قفسه 3500 است..

اگر چه TDI برخی از توابع مشترک را برای کل قفسه فراهم می کند، اما بخشی از مسیر نظارت حیاتی نیست و هیچ تاثیری بر عملکرد مناسب و عادی کل سیستم نظارت ندارد.برای هر قفسه 3500 نیاز به یک TDI یا RIM وجود دارد، که هميشه محل 1 را اشغال مي کند (بغل منابع برق).

برای برنامه های کاربردی سه گانه ماژولار اضافی (TMR) ، سیستم 3500 نیاز به نسخه TMR از TDI دارد. علاوه بر تمام توابع استاندارد TDI،TMR TDI همچنین انجام می دهد مقایسه کانال مانیتور. پیکربندی TMR 3500 رای گیری مانیتور را با استفاده از تنظیمات مشخص شده در گزینه های مانیتور اجرا می کند. با استفاده از این روش،TMR TDI به طور مداوم خروجی از سه (3) مانیتور اضافی را مقایسه می کند.اگر TDI تشخیص دهد که اطلاعات از یکی از این مانیتورها دیگر معادل (در یک درصد پیکربندی شده) با اطلاعات دو مانیتور دیگر نیست،آن را به علامت مانیتور به عنوان اشتباه است و قرار دادن یک رویداد در لیست رویداد سیستم.

قطعات یدکی

138607-01 ماژول استاندارد رابط داده های گذرا

138607-02 TMR ماژول رابط داده های گذرا

146031-01 ماژول I/O Base-T/100Base-TX

146031-02 ماژول I/O Base-FX (Fiber Optic)

147364-01 3500 ماژول خروجی سیگنال با بافر

161580-01 3500/22M راهنمای کار و نگهداری TDI

164466-01 لوازم جانبی شبکه ورق اطلاعات 00580441 عنوان کانکتور، انتهای داخلی، 3-موقعیت، سبز

00580436 سرپوش کانکتور، انتهای داخلی، 6 موقعیت، سبز

فروش داغ محصولات:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00,138607-01 +146031-01

3500/61-01-00 ،163179-02+136711-02

3500/33-01-00,149986-01+149992-01

لينک دانلود صفحه اطلاعات:

صفحه اطلاعات ماژول رابط داده هاي گذرا 3500-22M...

عکس ها:
